Levier tWinLoc
Le levier TWINLOC est l'évolution du système TRACLOC de Scott, déjà très
performant.
Alors que le système TRACLOC, breveté par Scott, permet de passer du mode Lock-
out, traction et Full-mode sur les amortisseurs Scott Nude TC et Equalizer 2 tout en
roulant, le TWINLOC, en combinaison avec l'amortisseur Equalizer 3 et une fourche
Rock Shox / SRAM, permet de contrôler aussi bien le blocage de la fourche en mode
Lock-out et Open-Mode, que les modes de l'amortisseur.
Les 3 modes du levier sont
- Full Travel Mode:
plein débattement sur l'amortisseur et la fourche
- Traction Mode:
mode Traction sur l'amortisseur, plein débattement sur la fourche
- Lock-out Mode:
amortisseur et fourche bloqués
Scott propose les pièces de rechange du levier TWINLOC pour l'amortisseur Equalizer
3 pour les fourches Rock Shox / SRAM sous la référence 219562.
Important : Notez que le levier TWINLOC ne peut être monté qu'en haut à gauche sur
le guidon.
Vous avez 3 options sur le levier TWINLOC :
- Levier en position avant :
plein débattement sur l'amortisseur et la fourche
D
C
- Levier en position intermédiaire : Traction Mode sur l'amortisseur, plein débattement
sur la fourche
- Levier en position arrière :
amortisseur et fourche bloqués
Lock Out Mode
LOCK OUT MODE
Traction Mode
TRACTION MODE
Full Travel Mode
ALL TRAVEL MODE
8
BIKE OWNERS MANUAL
B
A
4
3
2
3
Vous pouvez passer d'une position à une autre en presssant sur le levier vers l'avant,
respectivement en pressant le levier de déverrouillage « release » prévu à cet effet
(1 position par pression du levier)
2
F
E

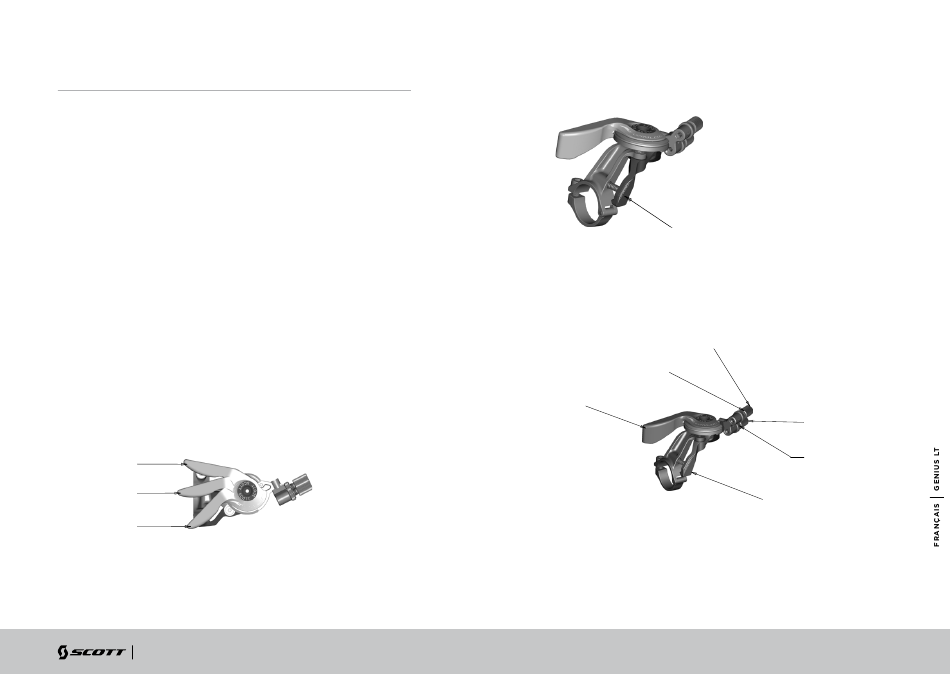

Sur l'illustration ci-dessous vous pouvez voir les pièces du levier décrites dans la
présente notice.
1
4
Information and data contained in this document is confidential and proprietary to SCOTT SPORTS SA.
Copying, using or disclosing such information and data without written permission of SCOTT SPORTS SA is prohibited.
Vis de serrage du câble
SHOCK CABLE TENSION SCREW
F
E
REMOTE LEVER
Levier
3
2
1
Information and data contained in this document is confidential and proprietary to SCOTT SPORTS SA.
Copying, using or disclosing such information and data without written permission of SCOTT SPORTS SA is prohibited.
F
E
ALL TRAVEL MODE
Presser
PRESS TO RELEASE
D
C
cable damortisseur
SHOCK REMOTE CONTROL CABLE
D
cable de fourche
Vis de serrage du câble
FORK CABLE TENSION SCREW
RELEASE BUTTON
Levier de déclanchement
Adress
Part name
SCOTT SPORTS SA
COMPONENT
Route du Crochet 17
1762 Givisiez
SWITZERLAND
Version:
Division
Pro-E file
BIKE
cable-adapter.prt
D
C
B
Adress
Part name
ALL MO
SCOTT SPORTS SA
Route du Crochet 17
1762 Givisiez
SWITZERLAND
Version:
01
Division
Pro-E file
BIKE
cable-adap
C
FORK REMOTE CONTROL CABLE
Project
TWINLOC
Weight
General tol.
-
DETAIL
-
Scale
Material
1:1
-
00
Drawn by
Date
VL
06/03/09
B
9
