THERMASGARD
®
D
Bedienungs- und Montageanleitung
Einschraub- ⁄ Rauchgas-Temperaturfühler mit Halsrohr,
mit passivem Ausgang
G
Operating Instructions, Mounting & Installation
Screw-in temperature sensors ⁄ smoke gas temperature sensors
with neck tube and passive output
F
Notice d'instruction
Sonde de température pour gaz chaud à visser
avec tube prolongateur, avec sortie passive
r
Руководство по монтажу и обслуживанию
Датчик температуры ввинчиваемый ⁄ датчик температуры дымовых
газов с горловиной, с пассивным выходом

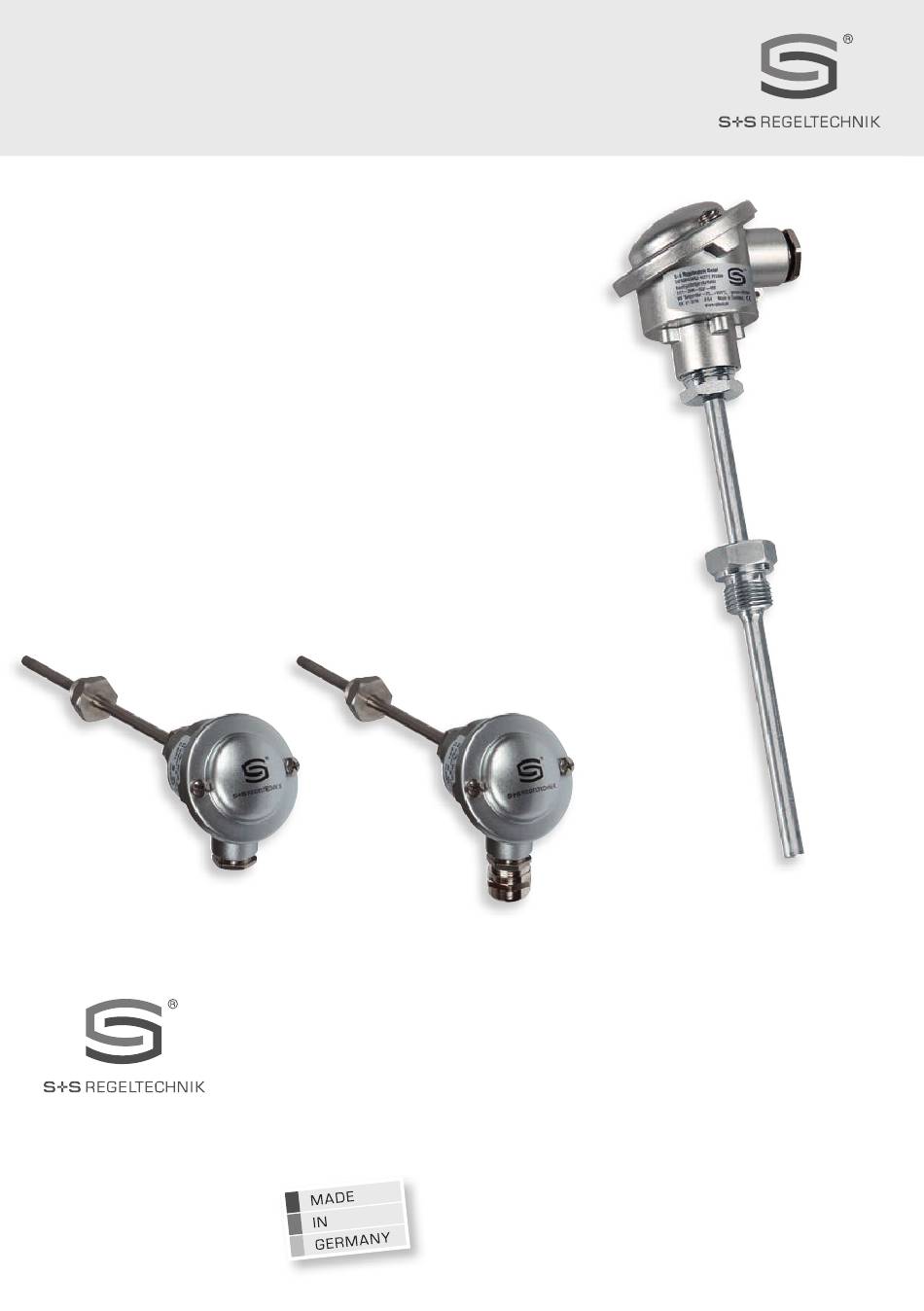

RGTF 2
standard
(IP 54)
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
RGTF 2
RGTF 2
optional
(IP 65)
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Publicité
Table des Matières
Manuels Connexes pour S+S Regeltechnik THERMASGARD RGTF 2
Sommaire des Matières pour S+S Regeltechnik THERMASGARD RGTF 2
- Page 1 газов с горловиной, с пассивным выходом RGTF 2 RGTF 2 standard optional (IP 54) (IP 65) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r RGTF 2 THERMASGARD ® RGTF 2 RGTF 2 Maßzeichnung Messeinsatz Dimensional drawing Measuring insert Plan coté Insert de mesure Габаритный чертеж Измерительная вставка ~ 80 M20x1.5 ø70 SW 27 G1/2 ø8 2-Leiteranschluss (Standard) 4-Leiteranschluss (optional) 2-wire connection (standard) 4-wire connection (optional) 1x 2 fils (Standard) 1x 4 fils (en option)
-
Page 3: Technische Daten
® THERMASGARD RGTF 2 Rev. 2017 - V12 DE Einschraubwiderstandsthermometer ⁄ Rauchgastemperaturfühler mit Halsrohr THERMASGARD ® 1x Zweileiterschaltung RGTF 2 mit passivem Ausgang, auswechselbarem Messeinsatz und geradem Schutzrohr zur Standard Erfassung von relativ hohen Temperaturen in gasförmigen oder flüssigen Medien, z.B. zur Abluft- ⁄... - Page 4 Allgemeine Informationen Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄...
-
Page 5: Montage Und Installation
Montage und Installation Die Geräte sind im spannungslosen Zustand anzuschließen. Der Der Einbau hat unter Beachtung der Übereinstimmung der vorlie- genden technischen Parameter der Thermometer mit den realen Anschluss der Geräte darf nur an Sicherheitskleinspannung er- Einsatzbedingungen zu erfolgen, insbesondere: folgen. -
Page 6: Technical Data
® THERMASGARD RGTF 2 Rev. 2017 - V12 GB Screw-in resistance thermometer ⁄ smoke gas temperature sensor THERMASGARD ® RGTF 2 1x two-wire connection with neck tube, passive output, exchangeable measuring insert, straight protective tube and Standard connecting head made of aluminium for measuring relatively high temperatures in gaseous or liquid media, e.g. - Page 7 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
- Page 8 Mounting and Installation Devices are to be connected under dead-voltage condition. Devices Before mounting, make sure that the existing thermometer‘s techni- cal parameters comply with the actual conditions at the place of must only be connected to safety extra-low voltage. Consequential utilization, in particular in respect of: damages caused by a fault in this device are excluded from war- ranty or liability.
-
Page 9: Caractéristiques Techniques
® THERMASGARD RGTF 2 Rev. 2017 - V12 FR Thermomètre à résistance à visser ⁄ sonde de température de gaz de fumées THERMASGARD ® 1x 2 fils RGTF 2 avec tube prolongateur, sortie passive, insert de mesure interchangeable et tube de Standard protection droit pour la mesure de températures relativement élevées en milieux gazeux ou liquides par ex. -
Page 10: Généralités
Généralités Principe de mesure des sondes de température pour applications CVC (HVAC) en général: Le principe de mesure se base sur le fait que le capteur à l’intérieur génère un signal de résistance dépendant de la température. Le signal de sortie est déterminé par le type de capteur qui se trouve à l’intérieur. On distingue les capteurs de température actifs et passifs suivants: a) Pt 100 –... -
Page 11: Montage Et Installation
Montage et installation Les raccordements électriques doivent être exécutés HORS Effectuer l’installation en respectant la conformité des paramètres techniques correspondants des thermomètres aux TENSION. Veillez à ne brancher l’appareil que sur un réseau de très basse tension de sécurité. Nous déclinons toute responsabi- conditions d’utilisation réelles, notamment : lité... -
Page 12: Технические Данные
® THERMASGARD RGTF 2 Rev. 2017 - V12 RU Ввинчиваемый термометр сопротивления / датчик температуры дымовых газов THERMASGARD ® 1x Двухпроводное подключение RGTF 2 с горловиной, пассивным выходом, сменной измерительной вставкой и прямой защитной стандартное трубкой для измерения относительно высоких температур в газообразных или жидких средах, например, для... - Page 13 Указания к продуктам Общий принцип измерения для датчика температуры HLK (HVAC): Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента (сенсора), находящегося внутри датчика, от температуры. Выходной сигнал сопротивления определяется типом чувствительного элемента. Различают следующие пас- сивные ⁄ активные чувствительные элементы: а) измерительный...
-
Page 14: Монтаж И Подключение
Монтаж и подключение Приборы следует устанавливать в обесточенном состоянии. Под- Монтаж следует осуществлять с учетом соответствия прилагаемых тех- ключение должно осуществляться исключительно к безопасно нических параметров термометра реальным условиям эксплуатации, малому напряжению. Повреждения приборов вследствие несо- в особенности: блюдения упомянутых требований не подлежат устранению по –... - Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) °...
