Για Να Συνδέσετε Την Επάνω Χειρολαβή; Για Να Στερεώσετε Το Καλώδιο Στη Χειρολαβή; Για Να Συναρμολογήσετε Το Κουτί Γρασιδιού - Gardena PowerMax Li-40/32 Mode D'emploi

3. Τοποθετήστε την πεταλούδα (3) στην οπή με
σπείρωμα του προϊόντος.
4. Σφίξτε την πεταλούδα (3).

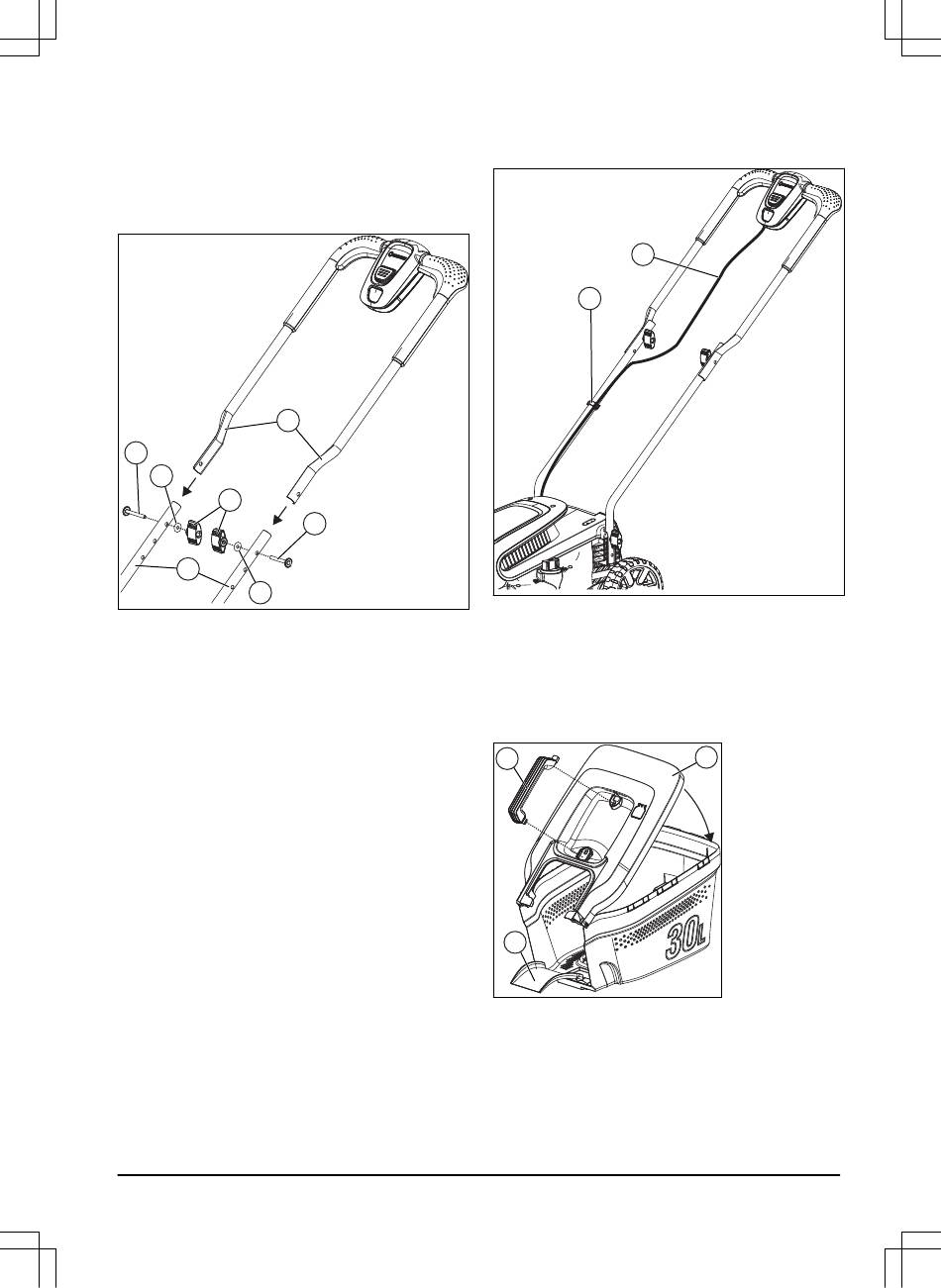

Για να συνδέσετε την επάνω
χειρολαβή
4
5
2
6
1
2
1. Τοποθετήστε την επάνω χειρολαβή (4) στην κάτω
χειρολαβή (1).
Βεβαιωθείτε ότι οι χειρολαβές έχουν
τοποθετηθεί σωστά στη θέση τους και ότι οι
οπές των χειρολαβών είναι στο ίδιο επίπεδο.
2. Πιέστε τη βίδα (5) μέσα από την οπή.
3. Τοποθετήστε τη ροδέλα (2) και το παξιμάδι τύπου
πεταλούδας (6) στη βίδα (5).
4. Σφίξτε το παξιμάδι τύπου πεταλούδας (6).
22 - 001 - 05.10.2016
5
Για να στερεώσετε το καλώδιο στη
χειρολαβή
7
8
1. Στερεώστε το καλώδιο (7) στη χειρολαβή με το κλιπ
(8).
2. Βεβαιωθείτε ότι το καλώδιο (7) δεν έχει μαγκώσει
ανάμεσα στην κάτω και την επάνω χειρολαβή.
Για να συναρμολογήσετε το κουτί
γρασιδιού
11
9
1. Πιέστε τη χοάνη (9) μέσα στο κουτί γρασιδιού μέχρι
να ασφαλίσει.
2. Περιστρέψτε το κάλυμμα (10) στο κουτί γρασιδιού.
Βεβαιωθείτε ότι το κάλυμμα (10)
ευθυγραμμίζεται με το κουτί γρασιδιού.
3. Πιέστε το κάλυμμα (10) στο κουτί γρασιδιού μέχρι οι
συνδέσεις να ασφαλίσουν.
10
225
