Lanterneau Basculant - Dethleffs DET-0027-10FR Mode D'emploi

7
Habitation
7.6.3
Ouvrir :
Fermer :
Verrouiller en position
d'aération :
Dispositif occultant plissé
Fermer :
Ouvrir :
Moustiquaire
Fermer :
64

Lanterneau basculant

Le lanterneau basculant peut être projeté d'un seul côté. Il est toutefois pos-
sible de lui donner trois angles d'ouverture différents et une position d'aéra-
tion.
Un crochet de rallonge est fourni en série.

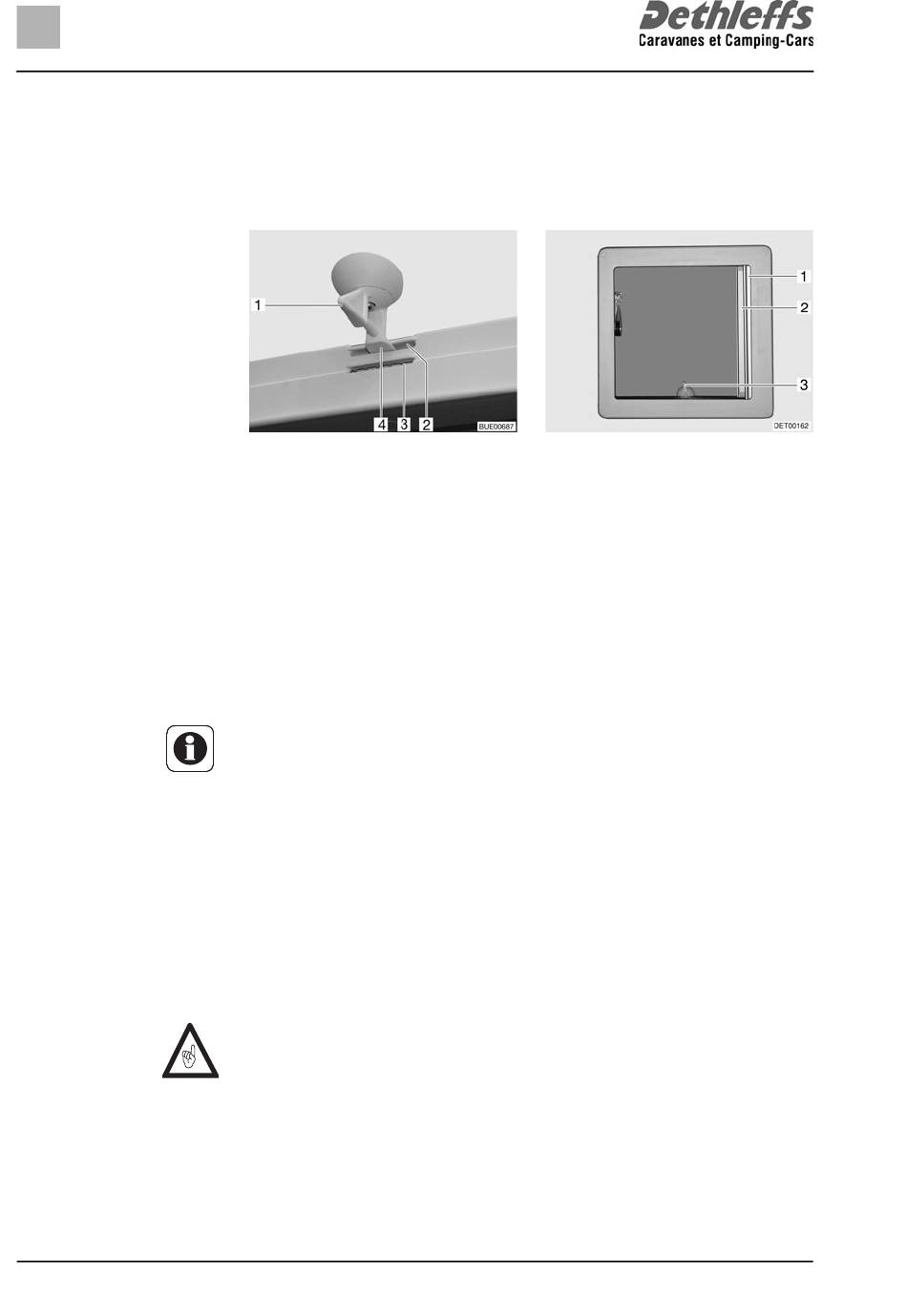

Fig. 47 Lanterneau basculant, dispo-
sitif de verrouillage

Tourner le levier (Fig. 47,1 ou Fig. 48,3) d'un quart de tour.

Pousser le lanterneau basculant vers le haut avec le levier.

Tirer le lanterneau basculant vers le bas avec le levier.

Tourner le levier d'un quart de tour. Le dispositif de verrouillage (Fig. 47,4)
doit pénétrer dans l'ouverture inférieure (Fig. 47,3).

Tirer le lanterneau basculant vers le bas avec le levier.

Tourner le levier d'un quart de tour. Le dispositif de verrouillage (Fig. 47,4)
doit pénétrer dans l'ouverture supérieure (Fig. 47,2).

En cas de pluie, de l'eau peut pénétrer dans la zone d'habitation si le lan-
terneau basculant est en position de ventilation. C'est pourquoi il est con-
seillé dans ce cas de fermer complètement le lanterneau basculant.
Le degré de fermeture du dispositif occultant plissé peut être déterminé au
choix, que le lanterneau basculant soit ouvert ou fermé.

Retirer le dispositif occultant plissé (Fig. 48,1) et le relâcher lorsqu'il a
atteint la position voulue. Le dispositif occultant plissé reste alors à cette
position.

Placer lentement le dispositif occultant plissé en position initiale.

La moustiquaire peut être endommagée lorsqu'elle est fermée alors que le
lanterneau basculant est fermé. Pour cette raison, ne fermer la mousti-
quaire que lorsque le lanterneau basculant est ouvert.

Tirer la moustiquaire (Fig. 48,2) jusqu'à ce que le dispositif de verrouillage
s'enclenche dans la partie opposée.
Fig. 48 Lanterneau basculant
