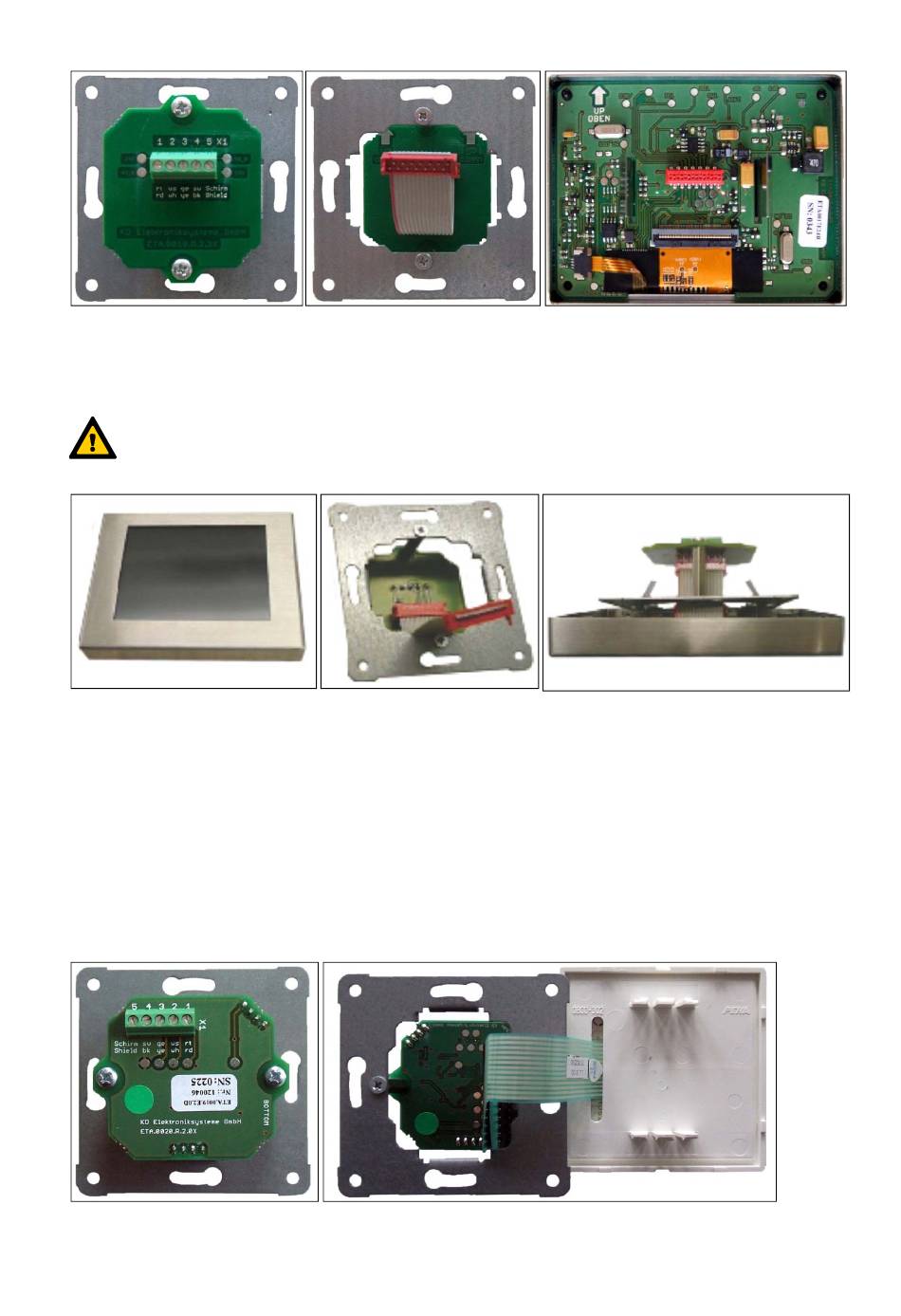

Fig. 27: platine de raccordement avec borne X1 sur plaque portante avec montage encastré ; câble plat
de la platine de raccordement ; platine de l'écran tactile TFT (de gauche à droite)
Il faut brancher le câble du type J-Y(ST)Y 2x2x0,6 selon le tableau 10 à la borne X1 de la platine de
raccordement. Le câble plat connecte la platine de raccordement à la platine de l'écran tactile TFT.
Il faut enficher prudemment les connecteurs avec pôle fixé du câble plat dans les prises
jack respectives des platines !
Fig. 28 : pavé tactile avec cadre en acier inoxydable ; câble plat de la platine de raccordement ; pavé
tactile avec cadre en acier inoxydable engagé dans la plaque portante à montage encastré (de
gauche à droite)
Une fois l'écran tactile TFT assemblé, le côté plus étroit du cadre en acier inoxydable doit être orienté
vers le haut. Lors de ce procédé, la plaque portante à montage encastré doit être placée de sorte que le
câble plat de la platine de raccordement soit courbé sous forme d'arc vers le bas et branché sur l'écran
tactile TFT. Les pinces ressort en acier montés à l'arrière, s'engagent dans la plaque portante à montage
encastré et serrent le cadre en acier inoxydable au mur.
3.3.9.3
Raccordement de l'élément de commande LED
L'élément de commande LED dans la conception du programme des commutateurs PEHA peut être
monté de manière murale ou encastré.
Fig. 29 : platine de raccordement avec borne X1 sur plaque portante avec montage encastré ; câble plat
de la platine de raccordement ; face arrière de la feuille de commande LED (de gauche à droite)
33
