A

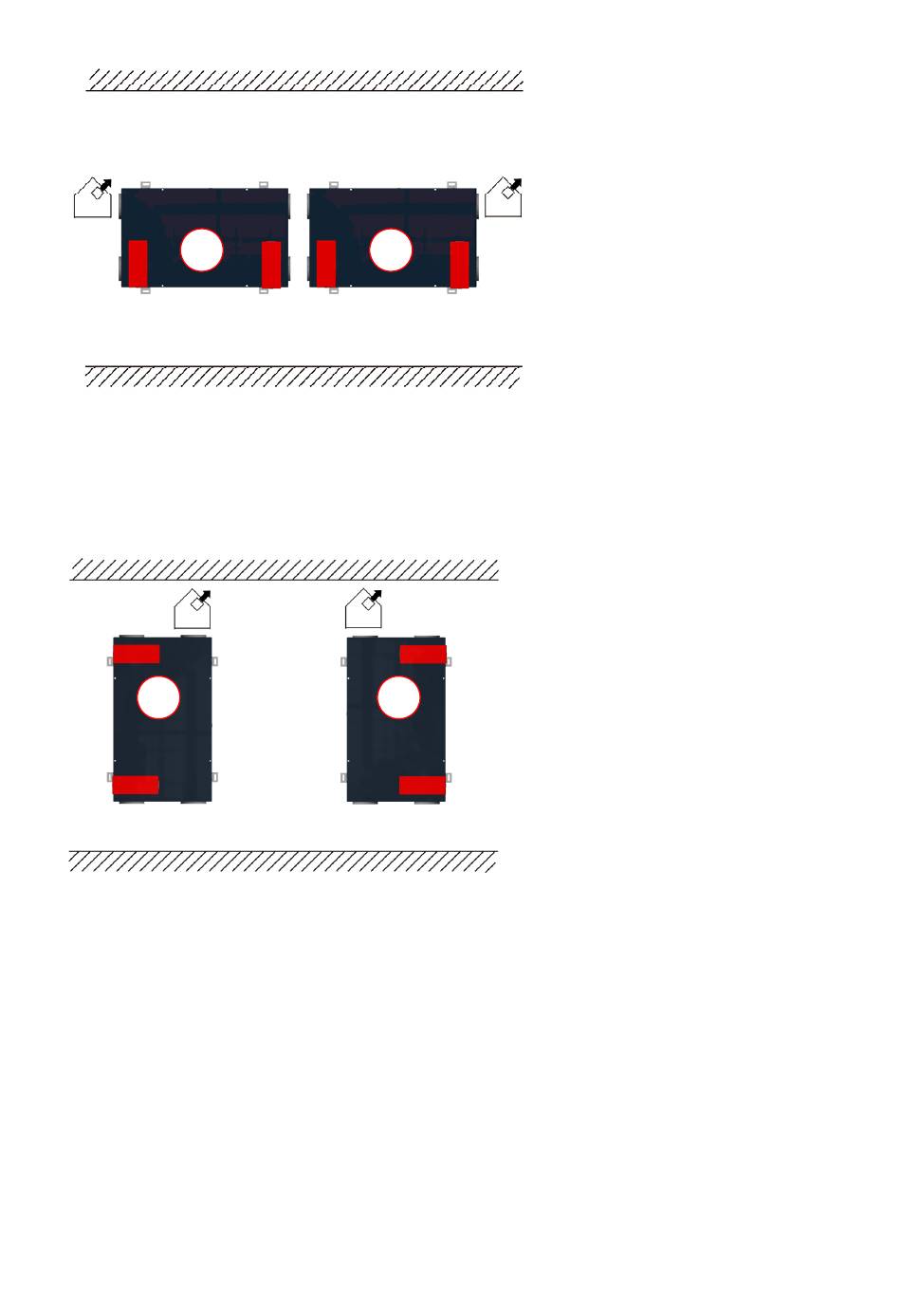

Fig. 18 : Position de montage suspendue au mur horizontalement
3.3.5
Position de montage suspendue au mur verticalement
Lors de la position de montage suspendue au mur verticalement, le CLIMOS F 200 est monté
verticalement à la surface murale dans les trous oblongs (38x10 mm) des 4 angles de montage avec des
éléments de fixation appropriés en fonction de la construction murale. Le raccordement d'air rejeté pour
les modèles du type A ou du type B doit toujours être en haut !
A
Fig. 19 : Position de montage suspendue au mur verticalement
3.3.6
Position de montage au mur mansardé horizontalement
Lors de la position de montage au mur mansardé horizontalement, l'appareil est monté horizontalement
à la surface murale dans les trous oblongs (38x10 mm) des 4 angles de montage avec des éléments de
fixation appropriés en fonction de la construction murale. Le raccordement d'air rejeté pour les modèles
du type A ou du type B doit toujours être en haut !
B
B
29
