Collegamento dell'R110

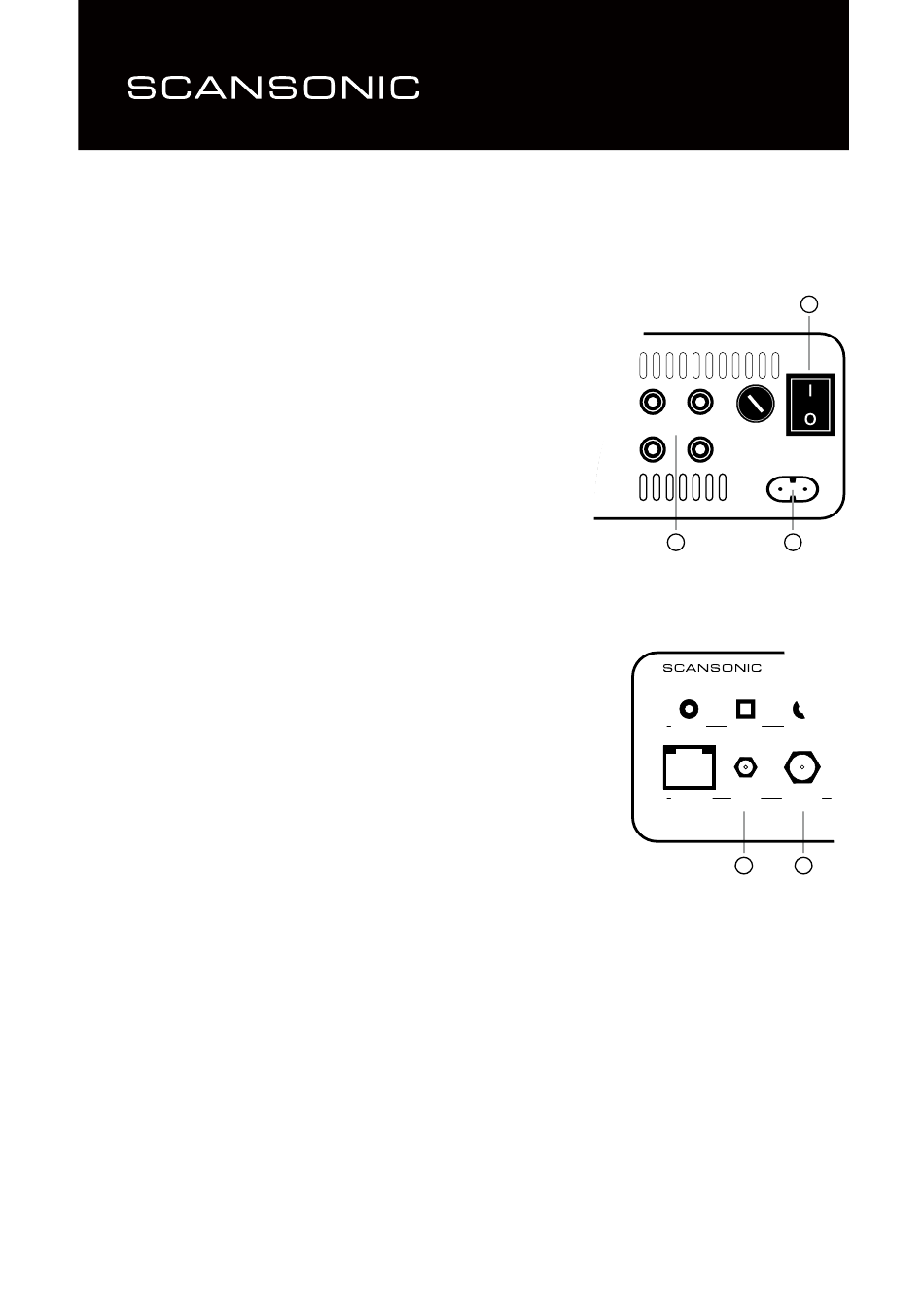

Spegnete tutta l'apparecchiatura prima di collegare il vostro R110.
Impostate il tasto On/Off (4) su Off.
Collegate il cavo di alimentazione al connettore sul retro (10) e poi alla
rete di alimentazione.
Collegamento degli altoparlanti
Spegnete sempre l'interruttore quando collegate gli altoparlanti.
Collegate i cavi dell'altoparlante ai morsetti a vite dei terminali in
uscita (9), per fili fino a Ø 4 mm.
Accertarsi che i morsetti del terminale positivo (contrassegnato con +
e colorato in rosso) siano collegati ai morsetti del terminale di uscita
positivo sull'altoparlante, e che i terminali negativi (contrassegnati
con – e colorati in nero) siano collegati al terminale di uscita negativo
sull'altoparlante.
Montare l'antenna Wi-Fi antenna (corta) sul terminale Wi-Fi (6).
Montare l'antenna FM/DAB (lunga) sul terminale corrispondente (7).
R110
6
4
On
Off
Right Speakers Left
9 10
Coaxial optical SubOut
Ethernet Wi-Fi Antenna
6 7
