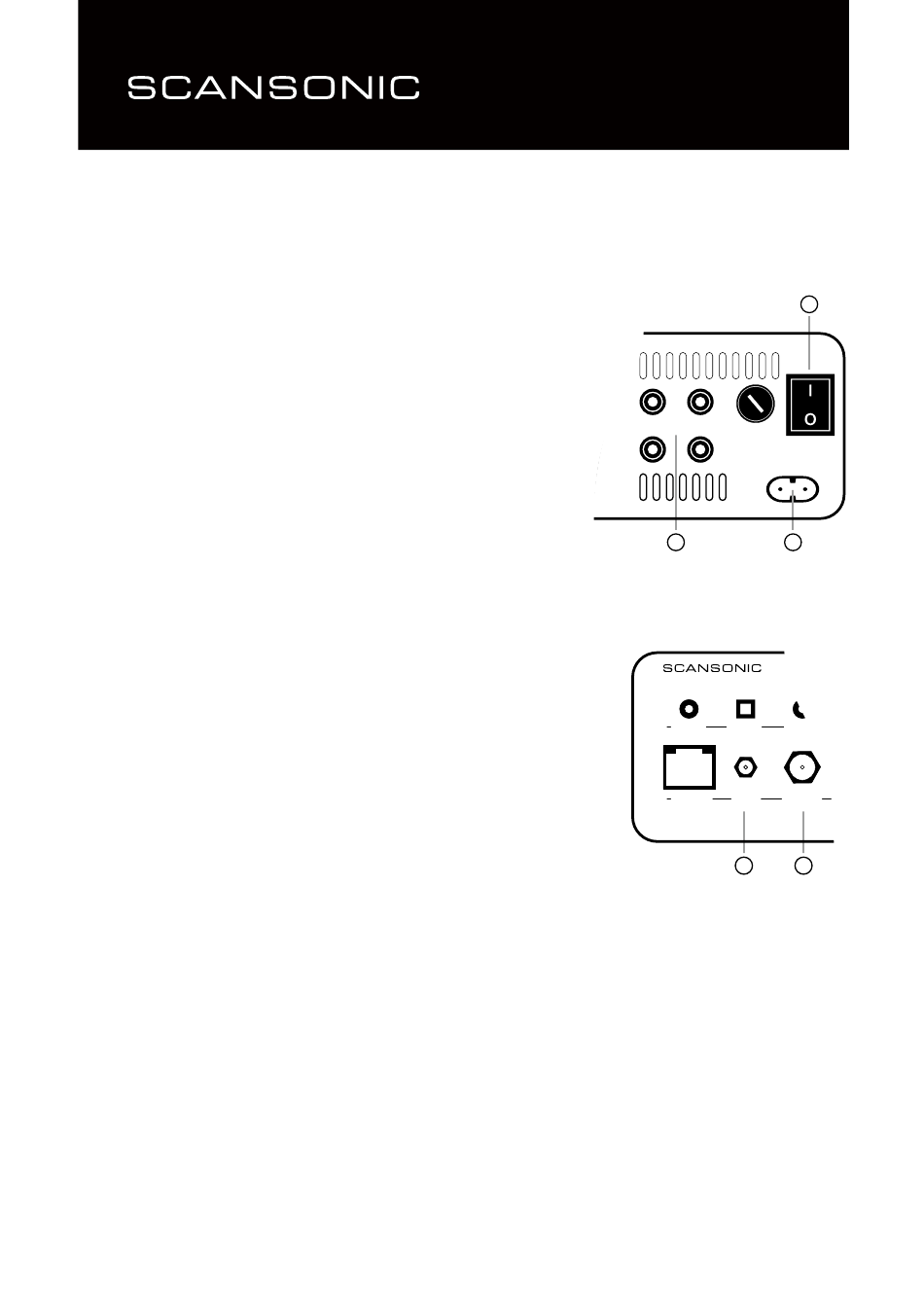

Branchement du R110

Éteignez tous vos appareils électriques avant de les brancher sur votre
R110.
Le cas échéant, basculez le commutateur de On/Off (4) sur la position
Off.
Branchez l'extrémité appropriée du câble d'alimentation sur le connecteur
(10), à l'arrière de l'appareil, et branchez l'autre extrémité sur une prise
secteur.
Branchement des haut-parleurs
Éteignez toujours votre récepteur radio avant de brancher ses haut-
parleurs.
Branchez les câbles des haut-parleurs sur les bornes de sortie du son (9).
Ces bornes conviennent à tout câble d'au plus 4 mm de diamètre.
Respectez le code de couleurs suivant : les bornes positives rouges,
marquées « + » du récepteur doivent être reliées à la sortie positive des
haut-parleurs et les bornes négatives noires, marquées « – », doivent
être reliées à la borne négative des haut-parleurs.
Montez l'antenne Wi-Fi (la plus courte) sur la borne Wi-Fi (6).
Montez l'antenne FM/DAB (la plus longue) sur la borne (7).
R110
6
4
On
Off
Right Speakers Left
9 10
Coaxial optical SubOut
Ethernet Wi-Fi Antenna
6 7
