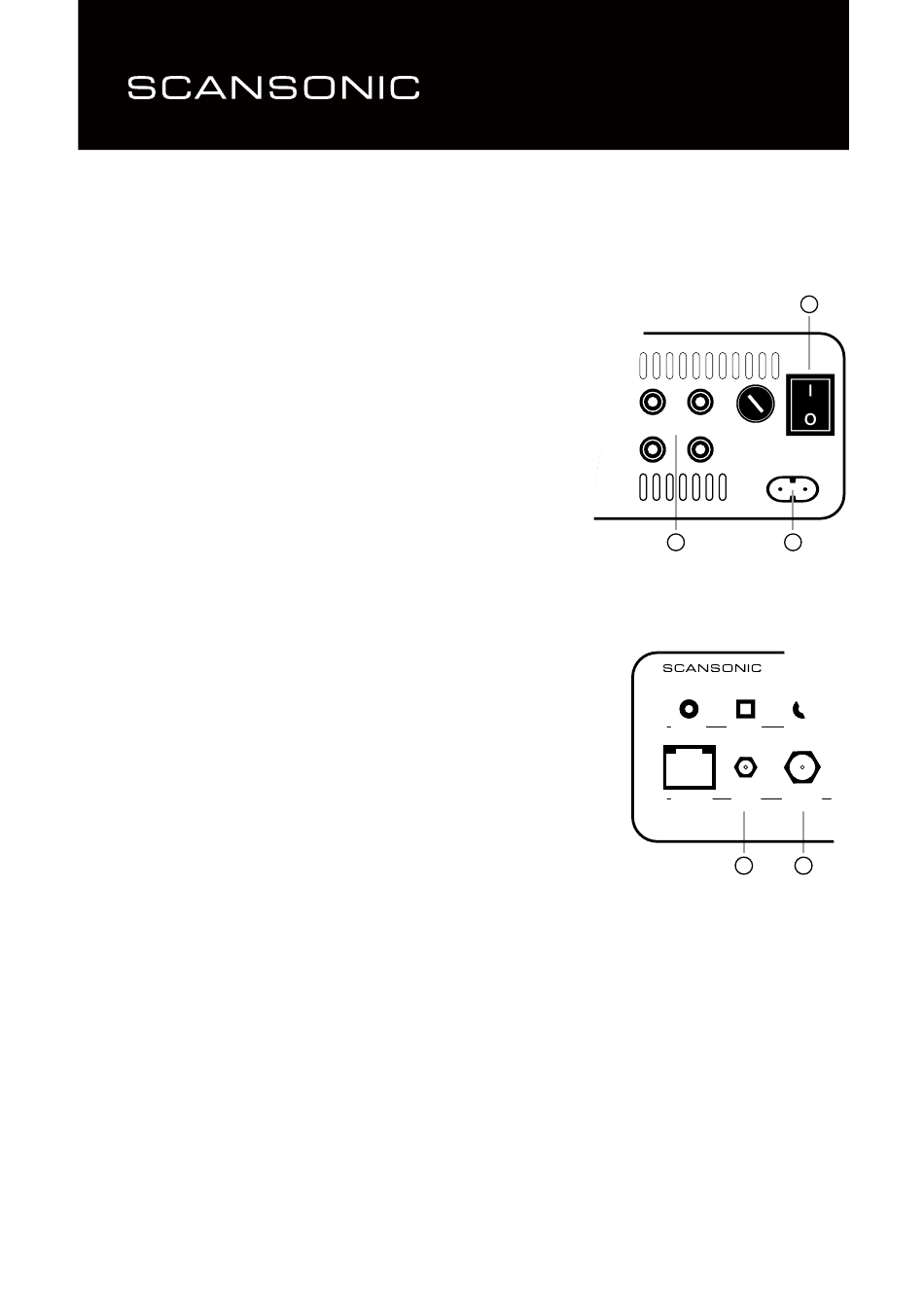

Tilslutning af R110

Sluk alle andre enheder, inden du forbinder dem til din R110.
Stil kontakten On/Off (4) over på Off.
Forbind netledningen til strømindtaget (10) på bagpanelet og sæt
stikket i stikkontakten.
Tilslutning af højttalere
Der skal altid altid være slukket for strømmen, mens du tilslutter
højttalere.
Forbind højttalerkablerne til skrueterminalerne på
højttalerudgangene (9), som kan tage kabel op til Ø 4mm.
Sørg for, at de positive skrueterminaler (markeret med + og farvet
røde) er forbundet til den positive udgangsterminal på højttaleren, og
at de negative skrueterminaler (markeret med – og farvet sorte) er
forbundet til den negative udgangsterminal på højttaleren.
Forbind Wi-Fi-antennen (kort) til Wi-Fi-terminalen (6).
Forbind FM/DAB-antennen (lang) til antenneterminalen (7).
R110
6
4
On
Off
Right Speakers Left
9 10
Coaxial optical SubOut
Ethernet Wi-Fi Antenna
6 7
