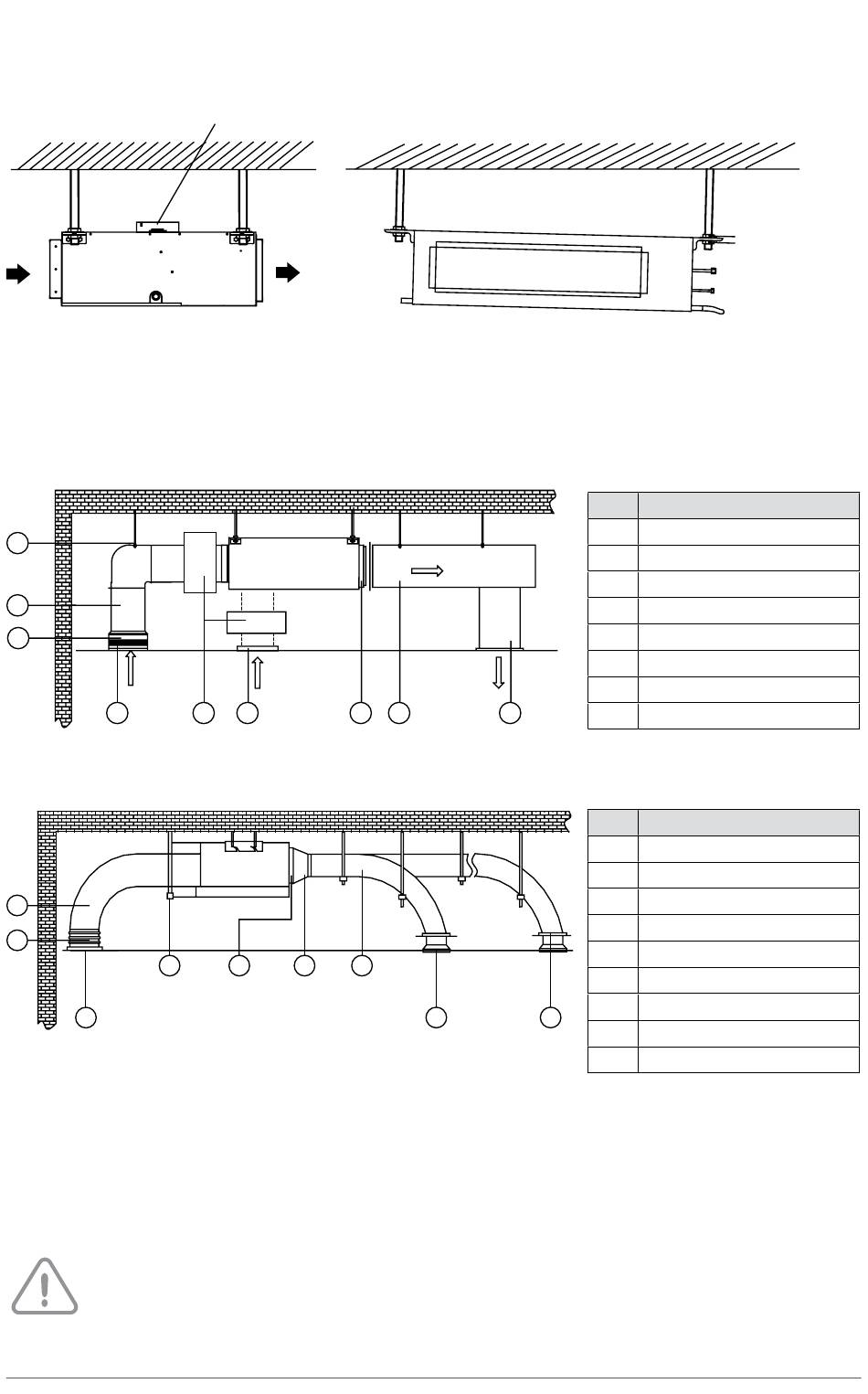

Étape 4: Vérification du niveau de l'unité
Après l'installation de l'unité intérieure, vérifier qu'elle est au niveau à l'avant et à l'arrière et qu'elle a une
inclinaison de 5° (de gauche à droite) vers le tuyau de drainage, tel qu'illustré ci-dessous.
INSTALLATION DU CONDUIT D'ALIMENTATION D'AIR
A) CONDUIT D'ALIMENTATION RECTANGULAIRE
1
2
3
Retour
d'air
4
B) CONDUIT D'ALIMENTATION ROND
1
2
4
3
• Préinstaller la sortie d'air du conduit rond sur le conduit de transition puis le fixer avec une vis de
taraudage.
• Placer le conduit de transition à la sortie d'air de l'appareil et le fixer avec des rivets.
• Connecter la sortie d'air au conduit, puis serrer avec du ruban adhésif. Les autres éléments relatifs à
l'installation ne sont pas expliqués ici.
ATTENTION
• La longueur maximale du conduit est égale à la longueur maximale du conduit d'alimentation d'air
+ la longueur maximale du conduit de retour d'air.
Niveau
Retour
d'air
5
6
5
6
Sortie
d'air
3
7
8
7
8
No.
1
2
Conduit de retour d'air
3
Conduit flexible
4
Entrée de retour d'air
5
6
Écran filtre
7
Conduit d'air principal
8
Sortie d'air
No.
1
Conduit de retour d'air
2
Conduit flexible
3
Entrée de retour d'air
4
5
Sortie d'air
6
Conduit de transition
7
Conduit de sortie d'air
9
8
9
Joint du diffuseur
Nom
Support
Plénum
Nom
Support
Diffuseur
11
