• Pour l'unité avec la fonction de chauffage électrique auxiliaire, si le conduit rond doit être adopté, alors
la longueur droite du conduit de transition ne peut pas être inférieure à 7 7/8 po (200 mm).
• Le conduit est rectangulaire ou rond et est connecté à l'entrée / sortie d'air de l'unité intérieure. Parmi
tous les points d'alimentation en air, au moins un devrait être maintenu ouvert. Pour le conduit rond,
il faut un conduit de transition dont la taille doit correspondre à la sortie d'air de l'unité. Après le mon-
tage du conduit de transition, c'est le tour du conduit rond, qu'il vaut mieux garder à 32,8 pi (10 m) du
diffuseur correspondant. Les accessoires standards fournis par le fabricant sont le conduit de transition
de 7 7/8 po (200 mm) de long et la sortie d'air ronde de 7 7/8 po (200 mm). Cependant, des accessoires
avec d'autres spécifications peuvent être achetés auprès de votre détaillant local.

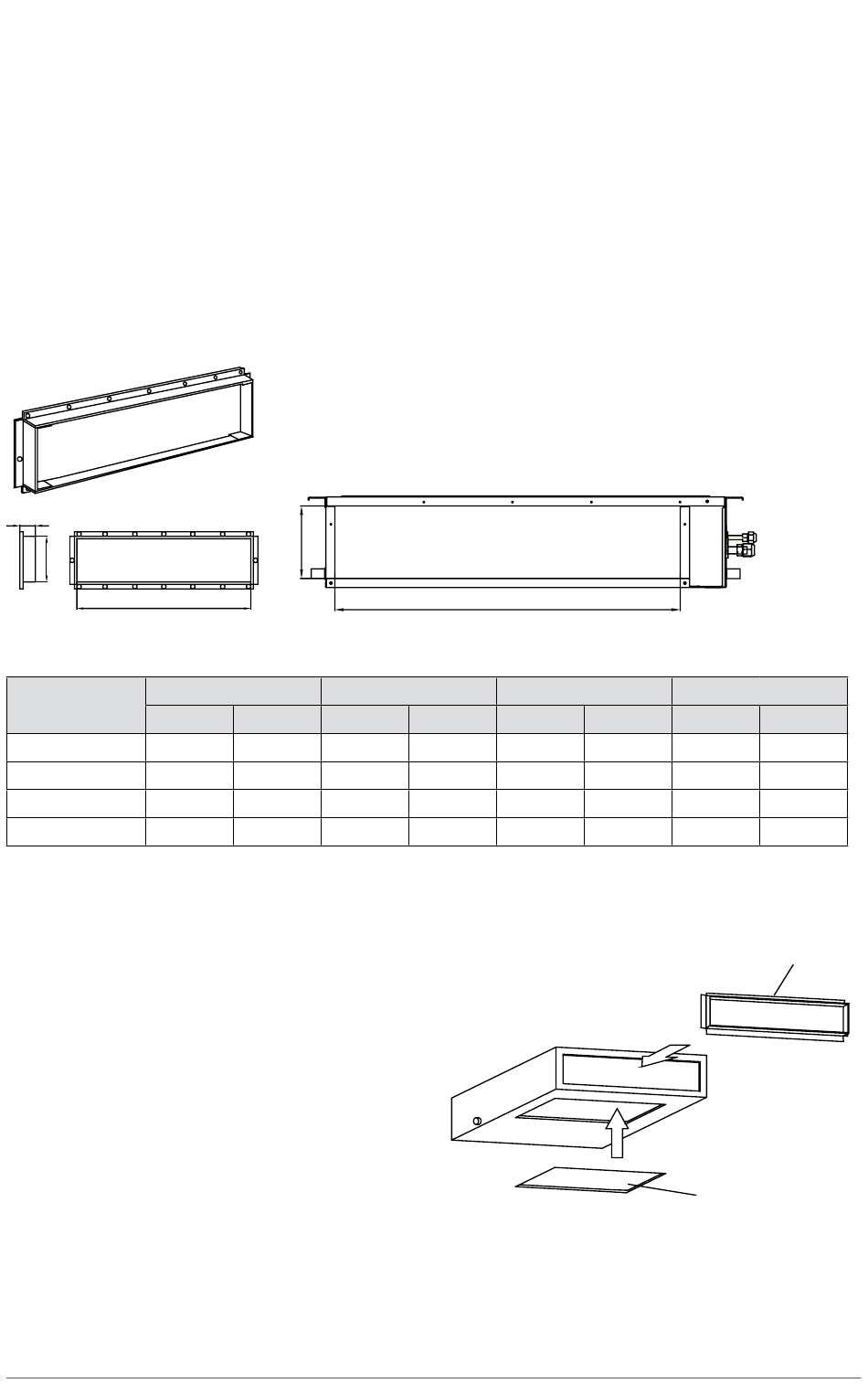

DESSINS DE L'ENTRÉE ET DE LA SORTIE D'AIR
21
A
B
Sortie d'air
Modèles
SMD09KCHVS-I
6 1/8
SMD12KCHVS-I
6 1/8
SMD18KCHVS-I
6 1/8
SMD24KCHVS-I
6 1/8
INSTALLATION DU CONDUIT DE RETOUR D'AIR
• L'emplacement d'installation par défaut de la
bride rectangulaire est à l'arrière et la plaque de
recouvrement du retour d'air se trouve dans le bas,
tel qu'indiqué ci-dessous.
• Si le retour d'air vers le bas est désiré, il suffit de
changer l'emplacement de la bride rectangulaire
et de la plaque de recouvrement du retour d'air.
• À l'aide de rivets, raccordez une extrémité du
conduit de retour d'air à l'entrée d'air de l'unité et
l'autre extrémité à la grille de retour d'air.
• Pour faciliter le réglage de la hauteur, vous pouvez couper le conduit flexible. Pliez-le et renforcez-le
avec du fil de fer # 8.
• Plus de bruit est susceptible d'être produit dans le mode de retour d'air vers le bas que dans le mode
de retour d'air vers l'arrière. Il est recommandé d'installer un silencieux et un plénum pour minimiser le
niveau de bruit.
12
D
A
po
mm
156
26 1/16
156
26 1/16
156
33 15/16
156
41 13/16
C
Enttrée d'air
B
po
mm
662
22 13/16
662
22 13/16
862
30 11/16
1062
38 9/16
C
po
mm
580
580
780
980
Retour d'air du bas
D
po
mm
6 3/8
162
6 3/8
162
6 3/8
162
6 3/8
162
Bride rectangulaire
Retour d'air arrière
Plaque de recouvre-
ment du retour d'air
