6.6- PLAN D'INSTALLATION
6.7- INSTALLATION DU SERPENTIN DE
CLIMATISATION INTÉRIEUR
Vérifiez que le serpentin n'a pas été endommagé au cours du transport et
vérifiez le contenu de la boite comprenant le serpentin d'évaporation. Si
vous trouvez des dommages, contactez immédiatement le dernier
transporteur. Les serpentins sont livrés avec une charge d'air sec de 10psi.
Crever le bouchon de caoutchouc sur la ligne de succion afin de décharger
le serpentin avant d'enlever les bouchons. L'absence de pression ne vérifie
pas une fuite. Vérifiez toute fuite sur le serpentin avant d'installer ou de
retourner l'unité à votre vendeur.
Le serpentin doit être mis à niveau ou légèrement baissé vers la connexion
de drainage. Un débit d'air avec une vélocité supérieure à 350 pi/min n'est
pas recommandé pour des applications descendantes ou de contre-
courant à cause du risque potentiel d'éclaboussures.
Pour une installation avec la Chinook au gaz, positionnez le serpentin sur
le conduit d'alimentation de la fournaise en utilisant des vis à tôle. Les
plateaux de drainage sont faits en polymère et peuvent supporter des
températures jusque 232.22°C (450°F). Maintenez un espacement d'au
minimum 3'' au-dessus de l'échangeur de chaleur.
Pour une installation avec la Supreme électrique, positionnez le serpentin
dans le conduit de retour.

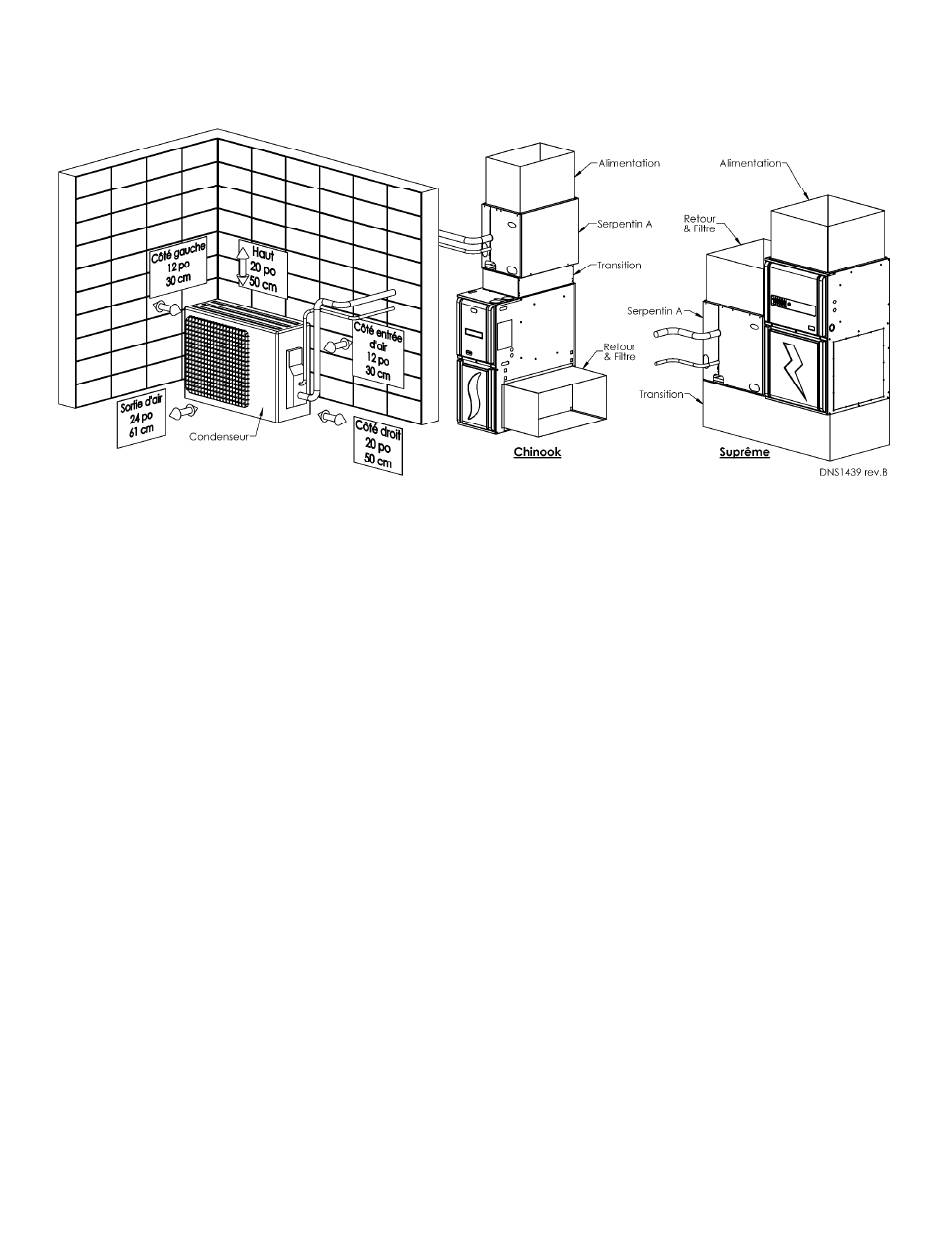

Figure 11: Schéma d'installation et espacement
6.7.1- Serpentin multipositions
Les serpentins-multiposition arrivent installés de l'usine avec un plateau de
drainage horizontal et vertical et ils peuvent être configurés pour un débit
ascendant, descendant et horizontal. Dans l'ouverture centrale du plateau
de drainage vertical, un limiteur d'aspiration d'air en métal est monté en
usine et est requis pour des applications horizontales. Il peut être retiré
pour des applications verticales. Une vélocité d'air supérieure à 350pi/min
n'est pas recommandée pour des applications de débits d'air descendants
et ascendants à cause du risque d'éclaboussure.
Pour des configurations horizontales, installer le capot de protection
(inclus) à la sortie du serpentin, et prolonger l'isolation du tuyau
d'aspiration jusque dans le cabinet du serpentin de 2" pour empêcher que
la moisissure ne se disperse dans l'isolation (l'œillet en caoutchouc peut
nécessiter d'être déplacé). L'installation de capot de protection n'est pas
requise pour les configurations verticales. La bride inférieure du capot doit
s'accoter sur le plateau de drainage, et les côtés vissés aux brides de
conduits. Voir Figure 13 et Figure 14 pour les instructions de capot de
protection.
Dans des configurations de débit descendants et de contre-courant, le
ruban d'aluminium doit être apposé pour sceller le bord supérieur de
l'isolation du cabinet. Ce ruban empêchera que l'isolation ne soit
délaminée et bloquera le débit d'air. Dans des configurations de retour et
de contre-courant d'air horizontaux, une transition minimum de 12" est
nécessaire devant le serpentin comme montré sur la Figure 12. C'est
nécessaire pour assurer une distribution correcte du débit d'air et réduire
la baisse de pression.
17
