CONFIGURATION DU TUYAU DE DRAINAGE
• Le tuyau de drainage doit toujours garder un angle d'inclinaison (1/50 à 1/100) pour éviter une accu-
mulation d'eau par endroit.
• N'imposez pas trop de force sur le tuyau de drainage pendant l'installation.
• Le tuyau de drainage doit être installé le plus près possible de l'appareil.
• Le tuyau de drainage peut être un tuyau en PVC dur standard qui peut être acheté localement. Pendant
la connexion, insérez l'extrémité du tuyau en PVC dans la sortie de drain, puis serrez-le avec le boyau
de drainage et le fil de liaison.
AVIS
Ne jamais raccorder la sortie de drain et le boyau de drainage avec du ruban adhésif.
• Lorsque le tuyau de drainage est utilisé avec plusieurs appareils, la section partagée du tuyau doit
être de 4 po (100 mm) inférieure à la sortie de drain de chaque appareil. Il est également recommandé
d'utiliser un tuyau plus épais à cette fin.

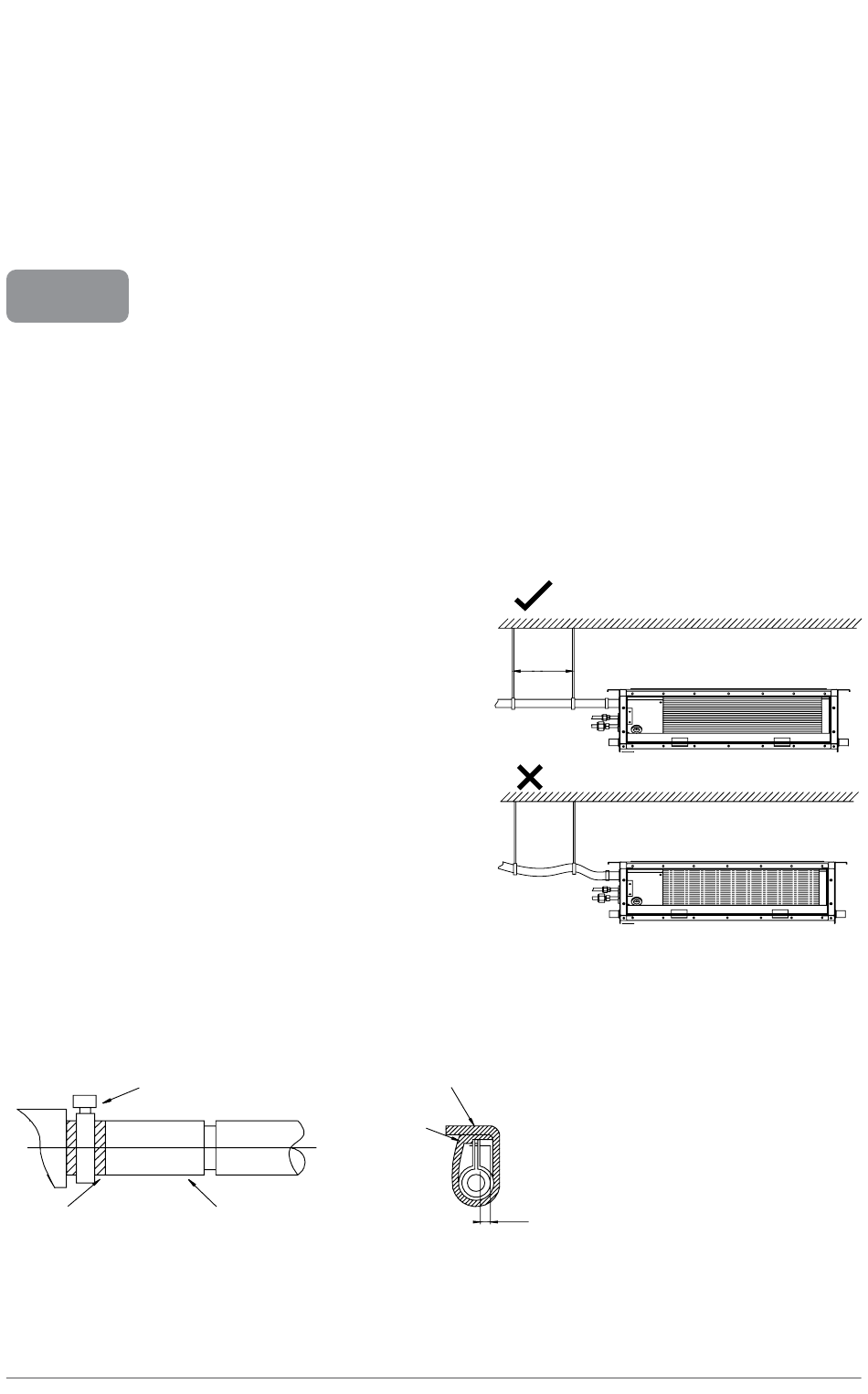

INSTALLATION DU TUYAU DE DRAINAGE
• Le diamètre du tuyau de drainage doit être supérieur
ou égal à celui du tuyau de réfrigérant.
(Tuyau en PVC, diamètre extérieur: 1 po (25 mm),
paisseur de paroi ≥ 1/16 po (1.5 mm)).
• Le tuyau de drainage doit être aussi court que possible
et avoir une pente de 1/100 degré minimum pour
éviter la formation de poches d'air.
• Si l'installation ne permet pas une pente correcte du
tuyau de drainage, un tuyau d'ascension doit être installé.
• Une distance de 3.3 à 4.9 pi (1 à 1.5 m) doit être mainte-
nue entre les supports pour éviter des courbes dans le
tuyau de vidange.
• Insérer le tuyau de drainage dans la sortie de drain et le serrer avec des colliers de serrage.
• Envelopper les colliers de serrage avec une grande quantité d'éponge pour l'isolation thermique.
• Le tuyau de drainage à l'intérieur de la pièce doit également être isolé.
Collier de serrage (non inclus)
Éponge (non inclus)
Boyau de drainage
14
Éponge (non inclus)
Collier
de serrage
(non inclus)
Max. 4 mm
Avec une pente minimale de 1/100 degré
3.3-4.9 ft.
(1-1.5 m)
