FR
MANUEL
TECHNIQUE
Kit 1 appel Art.KAE5061

Publicité

Table des Matières
loading

Manuels Connexes pour Comelit KAE5061

Sommaire des Matières pour Comelit KAE5061

  • Page 1 MANUEL TECHNIQUE Kit 1 appel Art.KAE5061...

  • Page 2: Table Des Matières

    • d’utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel / Instructions.

  • Page 3: Contenu De L'emballage

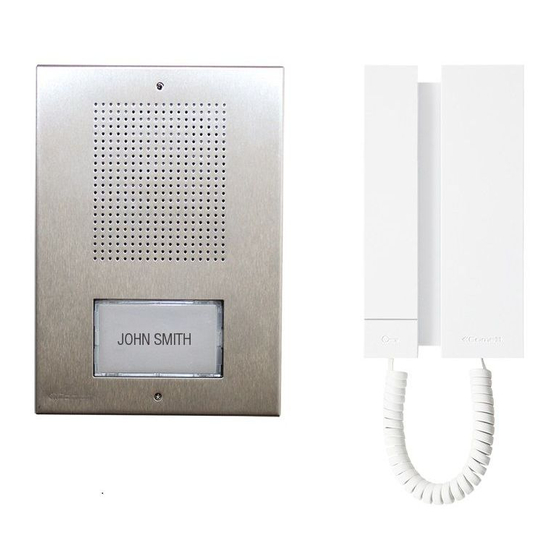

    Contenu de l’emballage Ce manuel comprend les informations qui permettront à l’installateur de configurer et de personnaliser l’installation selon les besoins. KAE5061 2701W 1200 ET5001 ET5001 - Platine extérieure ×1 ×1 ×1 2701W - Combiné parlophonique 1200 - Transformateur ×1...

  • Page 4: Transformateur Art. 1200

    Transformateur Art. 1200 Description Transformateur avec primaire 230 V, secondaire 12 Vca / 15 VA pour usage continu. Dimensions : 53x95x65 mm (3 modules DIN). 230 V~ 12 V~ 1. Entrée primaire 230 V. 2. Sortie secondaire 12 Vca. Couper l’alimentation avant d’effectuer toute opération d’entretien. L’installation électrique du bâtiment doit être munie d’un interrupteur de réseau omnipolaire avec une ouverture de contact d’au moins 3 mm en mesure de sectionner l’alimentation du dispositif.

  • Page 5: Platine Extérieure Art. Et5001

    Platine extérieure Art. ET5001 Description Platine extérieure audio comprenant 1 bouton d’appel, 1 support pour pose en saillie et 1 boîtier à encastrer. Dimensions 95×135×26,5 mm (support pour pose en saillie inclus). 1. Support pour fixation en saillie Art. ET9160. Peut également être équipé d’un boîtier à encastrer Art. ET9150. 2.

  • Page 6: Installation

    Installation 9,5 cm ET9160 ET9150 Remplacement porte-étiquettes...

  • Page 7: Poste Intérieur Art. 2701W

    Poste intérieur Art. 2701W Description Poste intérieur audio équipé d’1 bouton ouvre-porte. Dimensions 105 x 190 x 28 mm. 1. Combiné. 2. Bouton ouvre-porte. 3. Haut-parleur. 4. Crochet phonie. Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché. 5.

  • Page 8: Installation

    Installation mm 105 max 7cm CLACK! CLACK!

  • Page 9: Distances De Fonctionnement Et Schéma De Base

    Distances de fonctionnement et schéma de base Schéma de connexion installation de base et Variante connexion 1 combiné audio supplémentaire 2701W S 2 3 4 P 1 1200 2701W 2701W 12V~ 230V~ 2 3 4 2 3 4 ET5001 Bouton ouvre-porte sortie. EK5/01S Variante avec deuxième poste extérieur 2701W...

  • Page 10: Distances De Fonctionnement

    Distances de fonctionnement 1 mm² 1,5 mm² 1,5 mm² 200 m 200 m 80 m 0,8 mm² 1 mm² 1 mm² 150 m 150 m 30 m 0,5 mm² 0,8 mm² 0,8 mm² 50 m 50 m 10 m C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w .
