Composants de la carte mère

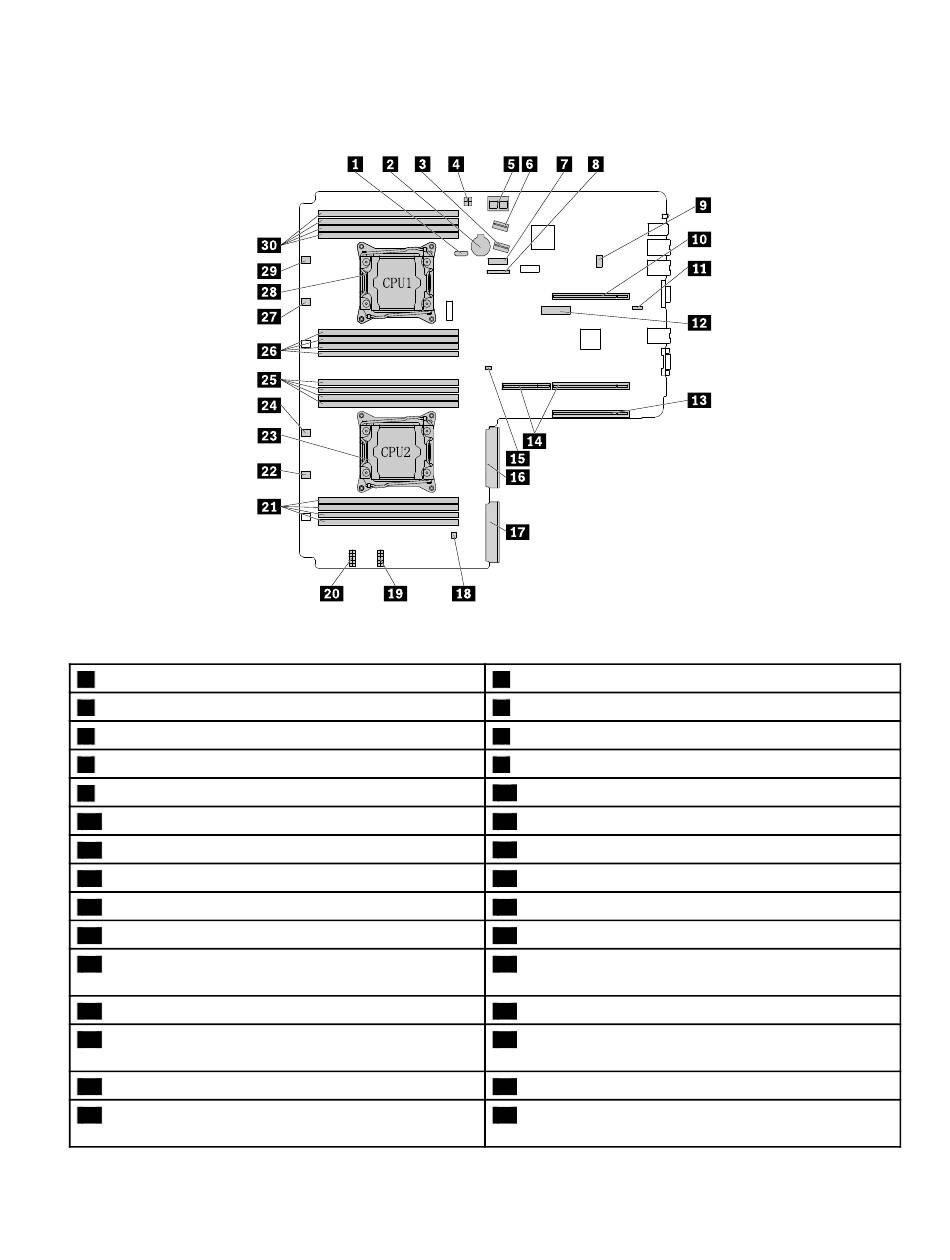

L'illustration suivante indique l'emplacement des composants sur la carte mère.
Figure 27. Composants de la carte mère
1
Connecteur SATA (disque optique)
3
Connecteur SATA 1 (ports 4–7)
5
Connecteur AnyRAID 0–1
7
Connecteur du panneau frontal 1
9
Connecteur du module SD
11
Connecteur TSM Premium
13
Logement pour carte PCIe
15
Connecteur pour clé de mise à niveau RAID
17
Connecteur du bloc d'alimentation 1
19
Connecteur d'alimentation de fond de panier 2
21
Emplacements de mémoire pour le microprocesseur 2
(4)
23
Connecteur de microprocesseur 2
25
Emplacements de mémoire pour le microprocesseur 2
(4)
27
Connecteur du ventilateur système 2
29
Connecteur du ventilateur système 1
2
Batterie à pile cellulaire
4
Connecteur d'alimentation de l'unité de stockage
6
Connecteur SATA 0 (ports 0–3)
8
Connecteur du panneau frontal 2
10
Logement pour carte adaptatrice de connexion 1
12
Connecteur TPM
14
Logement pour carte adaptatrice de connexion 2
16
Connecteur du bloc d'alimentation 2
18
Connecteur du commutateur de détection d'intrusion
20
Connecteur d'alimentation de fond de panier 1
22
Connecteur du ventilateur système 5
24
Connecteur du ventilateur système 4
26
Emplacements de mémoire pour le microprocesseur 1
(4)
28
Connecteur de microprocesseur 1
30
Emplacements de mémoire pour le microprocesseur 1
(4)
