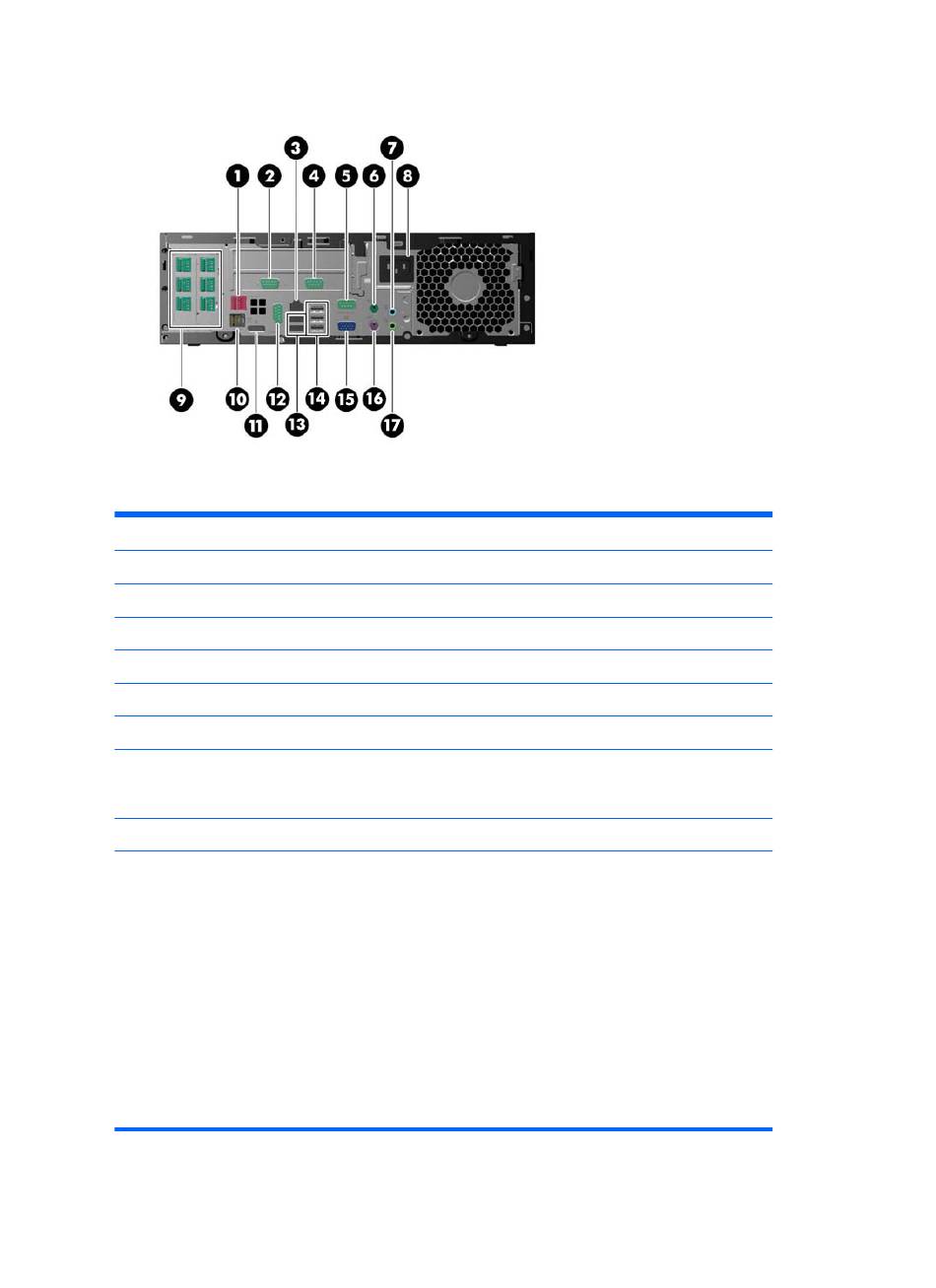

Identification des éléments situés à l'arrière
Tableau 1-2
1 USB alimenté par 24 V
2 Connecteur série (COM3) (en option)
3 Connecteur réseau RJ-45
4 Connecteur série (COM4) (en option)
5 Connecteur série (COM1)
6 Connecteur pour souris PS/2 (vert)
7 Connecteur audio d'entrée de ligne (bleu)
8 Connecteur du cordon d'alimentation
9 USB alimenté par 12 V (en option)
REMARQUE :
modèles.
Un adaptateur eSATA, un port parallèle et un second connecteur DisplayPort sont disponibles en
option auprès de HP.
Les ports série peuvent être configurés pour fonctionner en tant que ports série alimentés par 5 ou
12 V.
ATTENTION :
modem. Pour éviter d'endommager l'ordinateur, NE branchez PAS de câble réseau sur le connecteur
de tiroir-caisse.
ATTENTION :
sur les ports séries.
Identification des éléments situés à l'arrière
Le nombre et la disposition des connecteurs peuvent varier en fonction des
La taille et la forme du connecteur de tiroir-caisse sont similaires à celles d'une prise
Le système doit être mis hors tension avant d'installer ou retirer des périphériques
10 Connecteur de tiroir-caisse
11 DisplayPort
12 Connecteur série (COM2)
13 Ports USB 3.0 (2)
14 Ports USB 2.0 (3)
15 Connecteur VGA
16 Connecteur pour clavier PS/2 (violet)
17 Connecteur audio de sortie de ligne
pour périphériques audio alimentés
(vert)
