11. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique.
REMARQUE :
acheminé de la carte mère au disque dur principal. Il est ensuite acheminé vers le disque dur
secondaire puis vers l'arrière du lecteur optique.

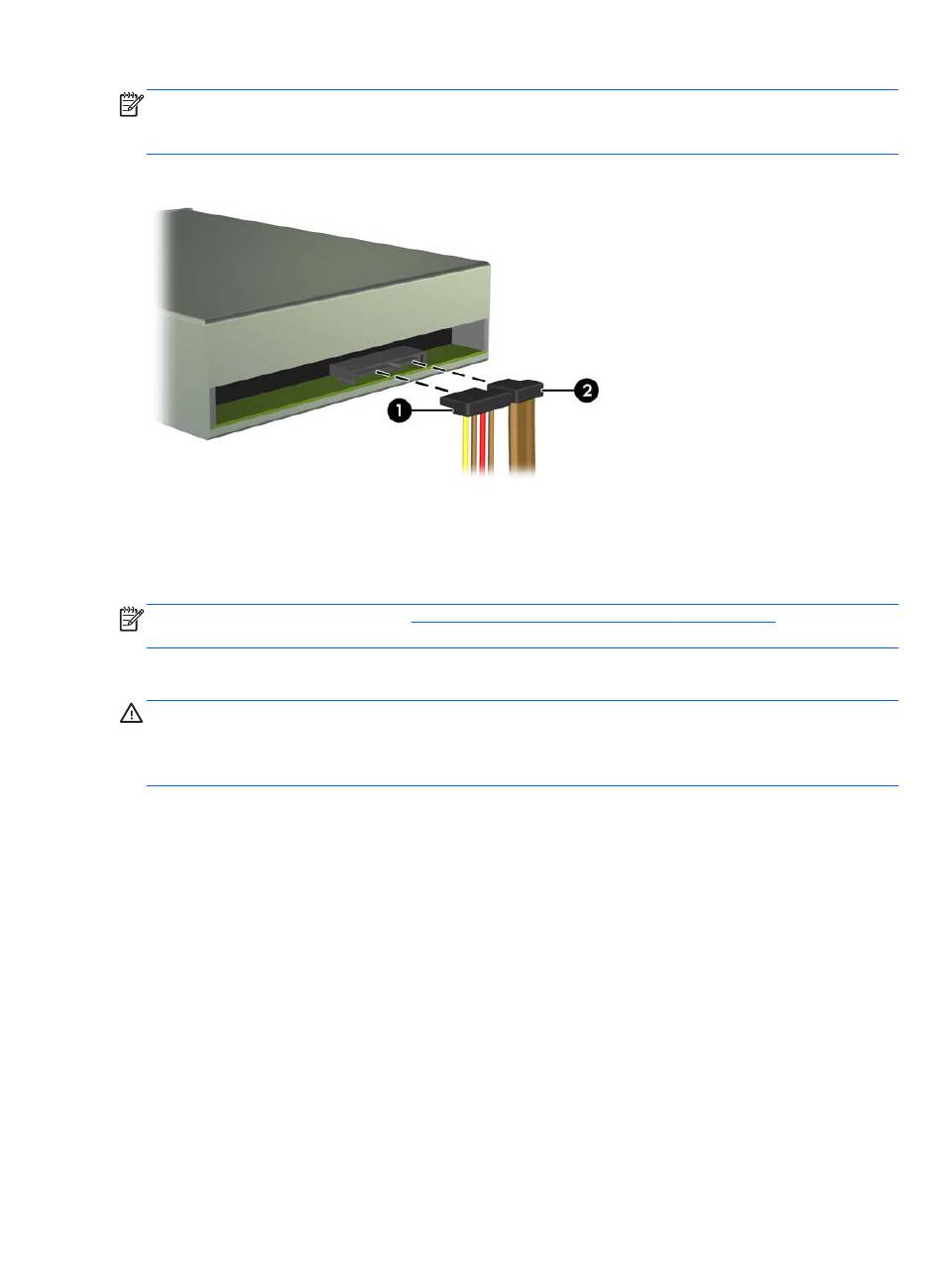

Figure 2-55
12. Connectez le câble de données SATA au connecteur eSATA noir de la carte mère étiqueté
ESATA, excepté si un adaptateur eSATA est installé. Si un adaptateur eSATA est installé,
connectez le câble de données SATA au connecteur SATA bleu clair de la carte mère étiqueté
SATA1.
REMARQUE :
une illustration des connecteurs de lecteurs de la carte mère.
13. Faites passer le câble de données dans les guides de câbles.
ATTENTION :
par le compartiment lors de son soulèvement ou abaissement. L'un de ces guides se situe au
bas de la cage de lecteur. L'autre est situé sur le cadre du châssis, sous le compartiment.
Assurez-vous que le câble de données passe par ses guides.
52 Chapitre 2 Mises à niveau matérielles
Le câble d'alimentation du lecteur optique est un câble à trois connecteurs
Branchement du câble d'alimentation et du câble de données
Reportez-vous à Connexions d'unité de carte mère à la page 45
Il existe deux guides de câbles qui empêchent le câble de données d'être pincé
pour obtenir
