11.

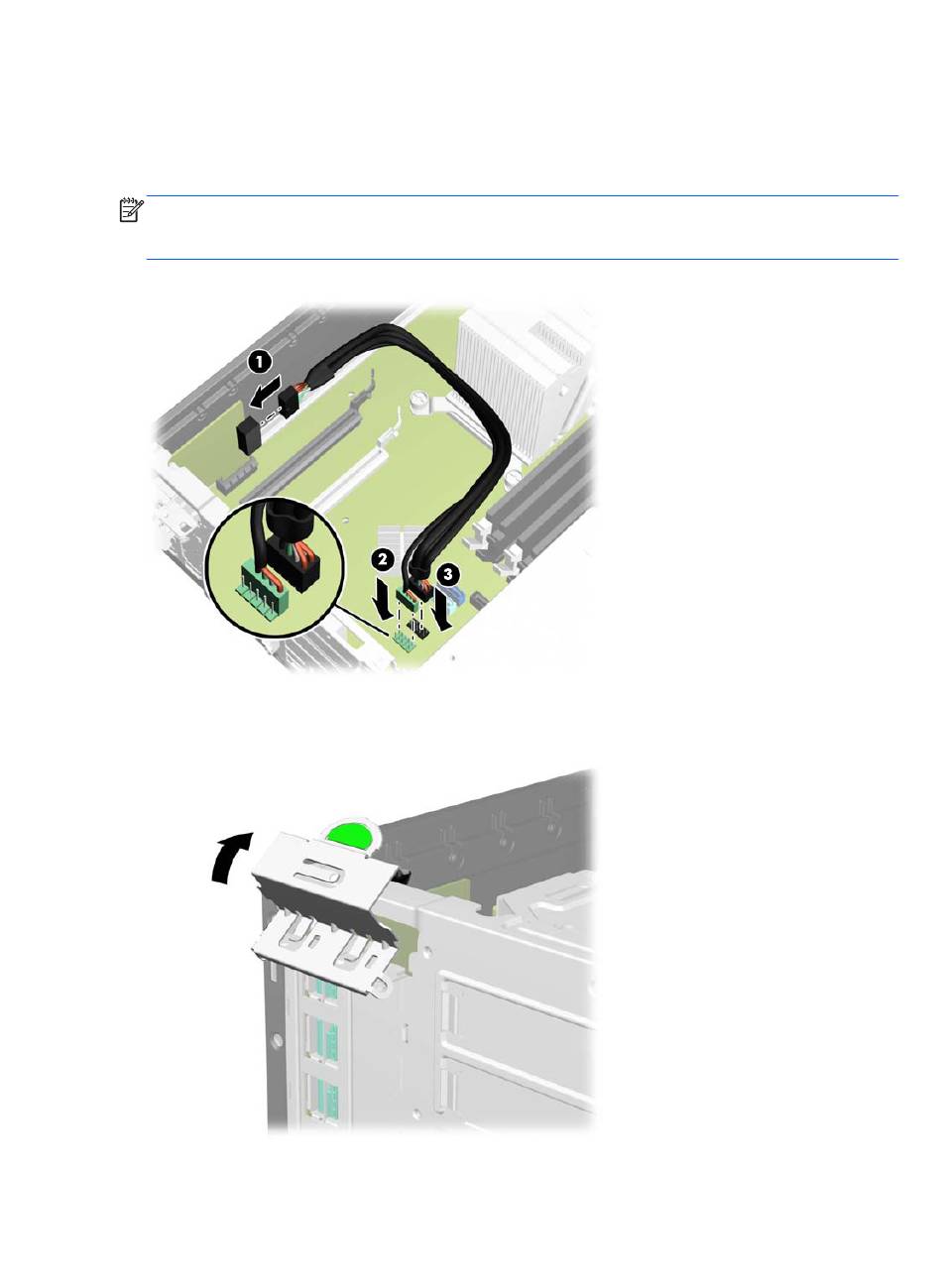

Le câble fourni avec la carte dispose d'un connecteur unique sur une extrémité et de doubles
connecteurs sur l'autre extrémité. Connectez l'extrémité à connecteur unique du câble à l'arrière
de la carte (1). Connectez le connecteur vert de l'autre extrémité du câble au connecteur USB
12 volts vert de la carte mère (2). Le câble ne se branchera que sur un côté du connecteur vert.
Connectez le connecteur noir à l'un des deux connecteurs USB 12 volts noirs de la carte mère
(3).
REMARQUE :
d'extension USB alimentées par 12 volts. Les connecteurs verts de la carte mère sont couplés
en un seul connecteur. Les connecteurs noirs de la carte mère sont des connecteurs distincts.
Figure 2-18
12.
Remettez en place le dispositif de blocage des cartes d'extension.
Figure 2-19
13.
Remettez en place le panneau d'accès de l'ordinateur.
26
Chapitre 2 Mises à niveau matérielles
Les connecteurs de la carte mère vous permettent d'installer deux cartes
Connexion du câble USB alimenté par 12 volts
Fermeture du dispositif de blocage de la carte d'extension
