HP RP5 Manuel De Référence page 50

●
Connectez un câble adaptateur eSATA (en option) au connecteur eSATA noir de la carte mère
étiqueté ESATA.
●
Le câble d'alimentation des lecteurs SATA est un câble à trois connecteurs branché sur la carte
mère. Le premier connecteur est acheminé vers l'arrière du disque dur principal, le deuxième
connecteur est acheminé vers l'arrière du disque dur secondaire et le troisième connecteur est
acheminé vers l'arrière du lecteur optique.
●
Vous devez installer les vis de guidage pour garantir que le lecteur s'alignera correctement dans
la cage de lecteur et qu'il se verrouillera en place. HP a fourni des vis de guidage
supplémentaires pour les baies de lecteurs (cinq vis 6-32 standard et quatre vis métriques M3).
Ces vis sont installées à l'avant du châssis, sous le panneau avant. Les vis standard 6-32 sont
nécessaires en cas de disque dur secondaire. Les vis métriques M3 sont nécessaires pour un
lecteur optique. Les vis métriques fournies par HP sont noires et les vis standard fournies par
HP sont de couleur argent. Si vous remplacez le disque dur principal, vous devez retirer les
quatre vis de guidage d'isolation 6-32 de couleur argent et bleue de l'ancien disque dur et
installez-les sur le nouveau disque dur.

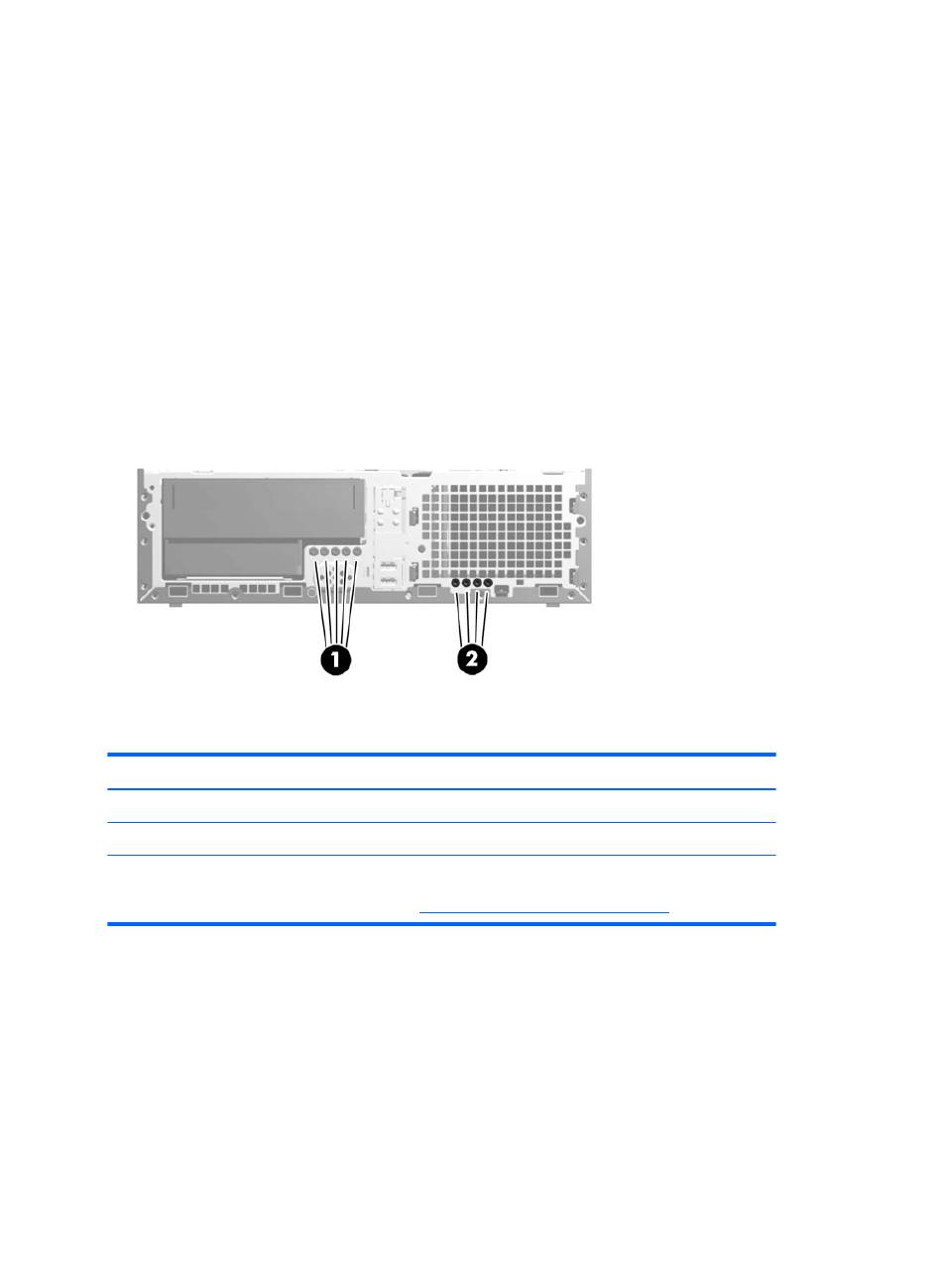

Figure 2-45
Tableau 2-7
N Vis de guidage
1 Vis métriques M3 noires
2 Vis standard 6-32 de couleur argent
Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées
comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le
cache avant (pour plus d'informations, consultez
44 Chapitre 2 Mises à niveau matérielles
Emplacements des vis de guidage supplémentaires
Emplacements des vis de guidage supplémentaires
Périphérique
Lecteur optique
Disque dur secondaire
Sécurité du panneau avant à la page 71).
