Vérification De L'angularité Des Axes Transversaux - Sola iOX5 Mode D'emploi

FR

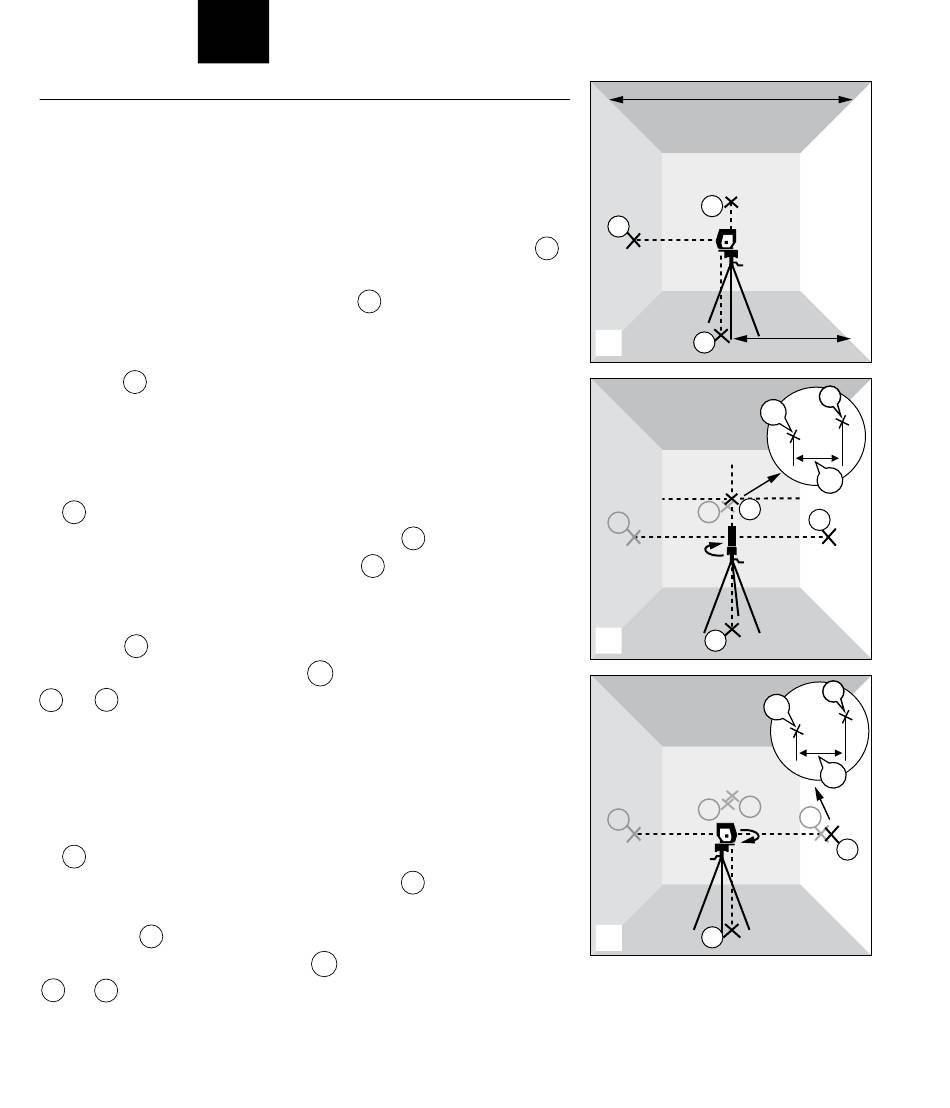

8.5 Vérification de l'angularité des axes transversaux
1. Choisissez un local de forme carré dont les murs sont
distants les uns des autres de 10 m environ.
> Positionnez l'appareil au milieu du local sur un trépied
et alignez la ligne laser verticale perpendiculairement
au mur.
> Marquez le centre du faisceau d'aplomb inférieur L
au sol (avec une cible).
> Marquez le point d'intersection 1 de la ligne laser
verticale et de la ligne laser horizontale (avec une cible).
> Marquez le centre du faisceau d'aplomb latéral de
droite 2 (avec une cible).
2. Tournez l'appareil de 90° dans le sens des aiguilles
d'une montre.
> Le faisceau d'aplomb inférieur doit rester sur le marquage
L et le faisceau d'aplomb latéral de gauche doit être
exactement aligné sur le marquage 1 .
> Marquez le point d'intersection 3 de la ligne laser
verticale et de la ligne laser horizontale (sur la cible).
> Marquez le centre du faisceau d'aplomb latéral de
droite 4 (avec une cible).
REMARQUE: L'écart horizontal d1 entre les points marqués
2 et 3 doit être de 3 mm au maximum si l'écart de
mesure est de 5 m.
3. Tournez l'appareil de 180° dans le sens des aiguilles
d'une montre.
> Le faisceau d'aplomb inférieur doit rester sur le marquage
L et le faisceau d'aplomb latéral de droite doit être
exactement aligné sur le marquage 1 .
> Marquez le centre du faisceau d'aplomb latéral de
gauche 5 .
REMARQUE: L'écart horizontal d2 entre les points marqués
4 et 5 doit être de 3 mm au maximum si l'écart de
mesure est de 5 m.
1
1
1
2
1
3
84
ca. 10 x 10 m ca. 10 x 10 m
2
L
ca. 5 m
3
2
d1
3
2
4
90°
L
5
4
d2
3
2
4
5
180°
L
