Avertissements
Ces précautions d'usage ne peuvent pas décrire toutes les causes
potentielles de dommage de l'appareil mais peuvent en souligner les
causes les plus fréquentes. Il incombe à l'installateur de lire et
comprendre toutes les consignes du présent manuel avant d'installer,
utiliser ou entretenir l'appareil, de suivre les bonnes pratiques électriques,
notamment l'application des dispositifs de protection personnelle, et de
demander conseil avant d'utiliser cet appareil d'une manière autre que
celle préconisée ici.
 Isoler complètement l'ASTAT XB de l'alimentation secteur avant de tenter
toute intervention sur l'ASTAT XB ou sur le moteur.
 Les câbles connectés aux entrées de commande doivent être bien
séparés du câblage moteur et de la tension secteur.
 Certaines bobines de contacteurs électroniques ne conviennent pas
pour une commutation directe des relais montés sur la carte de
contrôle. Consulter le fabricant ou le fournisseur des contacteurs pour
vérifier s'ils sont adaptés.
 Ne pas appliquer de tensions incorrectes aux bornes d'entrée de
commande.
 Ne pas connecter de condensateurs de correction de facteur de
puissance à la sortie des démarreurs progressifs ASTAT XB. Si l'on
emploie une correction statique du facteur de puissance, elle doit être
connectée du côté alimentation du démarreur progressif.
Les exemples et les diagrammes contenus dans ce manuel sont présentés
exclusivement dans un but d'illustration. Les informations contenues dans
ce manuel sont sujettes à modifications à tout moment, sans préavis. En
aucun cas, le fabricant ne pourra être tenu pour responsable des
dommages directs, indirects ou consécutifs à l'utilisation ou aux
applications de ce matériel.
GE ne peut garantir la justesse ou l'intégralité des informations traduites
dans ce document. En cas de contestation, le document d'origine en
anglais constitue la référence.

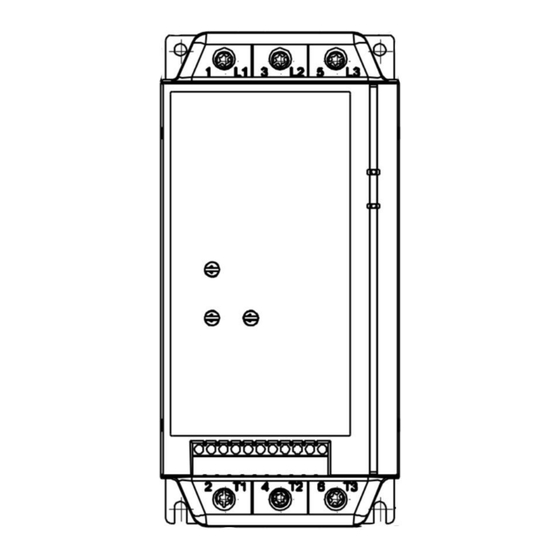

ASTAT XB
MANUEL DE L'UTILISATEUR
DET-815 (FR)
1

Publicité

Table des Matières
loading

Sommaire des Matières pour GE ASTAT XB

  • Page 1  Isoler complètement l’ASTAT XB de l'alimentation secteur avant de tenter toute intervention sur l’ASTAT XB ou sur le moteur.  Les câbles connectés aux entrées de commande doivent être bien séparés du câblage moteur et de la tension secteur.
  • Page 2 MISE A LA TERRE ET PROTECTION DU CIRCUIT DE DERIVATION Il incombe à l'utilisateur ou à la personne installant l’ASTAT XB d'assurer une mise à la terre et une protection du circuit de dérivation appropriées, conformément à la réglementation locale en matière de sécurité...
  • Page 3: Installation Mécanique

    Manuel de l'utilisateur Installation mécanique Installation mécanique Dimensions et poids Largeur Hauteur Profondeur Poids Modèle QSxxB018X QSxxB034X QSxxB042X 90,5 QSxxB048X QSxxB060X QSxxB075X QSxxB085X 110,5 QSxxB100X QSxxB140X QSxxB170X 114,5 QSxxB200X Installation du matériel QSxx018 à QSxx100 : Laisser 100 mm entre les démarreurs progressifs. QSxx140 à...
  • Page 4: Installation Électrique

    4 Nm 0.5 Nm max Tensions de commande Les démarreurs progressifs ASTAT XB peuvent être livrés avec l'une ou l'autre des configurations de tension de commande suivantes : QSx1xxxxX ..............110-240 VAC (+ 10% / - 15%) ................ou 380-440 VAC (+ 10% / - 15%) QSx2xxxxX ..................
  • Page 5: Circuits De Commande

    Arrêt. Pour effectuer un reset d'une mise en sécurité, ouvrir puis fermer 02. AVERTISSEMENT Isoler complètement l’ASTAT XB de l'alimentation secteur avant de tenter toute intervention sur l’ASTAT XB ou sur le moteur. Les bornes de commande peuvent être au potentiel de la tension de phase. WARNING Isolate the ASTAT XB completely from the power supply before attempting any work on the ASTAT XB or motor.
  • Page 6: Schémas Électriques

    Manuel de l'utilisateur Installation électrique Sorties 3.4.1 Sortie de contacteur principal La sortie de contacteur principal (bornes 13, 14) se ferme dès que le démarreur progressif reçoit une commande de démarrage et reste fermée tant que le démarreur progressif commande le moteur (jusqu'à ce que le moteur débute un arrêt en roue libre, ou jusqu'à...
  • Page 7 Manuel de l'utilisateur Réglages Réglages Courant de démarrage initial Temps de rampe de démarrage Temps de rampe d'arrêt Courant de démarrage initial Sélectionne le courant de démarrage initial (A). Application Courant de démarrage initial - Réglage suggéré Pompe centrifuge Pompe immergée Compresseur à...
  • Page 8 Manuel de l'utilisateur Réglages 3. Relier un dispositif de surveillance du courant à la sortie T1. 4. Démarrer le moteur sous conditions de charge normales. Enregistrer le temps nécessaire pour que le courant mesuré chute jusqu'au (ou en dessous du) courant nominal de pleine charge du moteur (t ), puis arrêter le moteur.
  • Page 9: Dépannage

    Manuel de l'utilisateur Dépannage Dépannage Etat des LED Ready (Prêt) Run (Régime établi) Eteinte Pas d'alimentation Moteur arrêté de commande Re ady Allumée Prêt Moteur tournant à Ru n R e set pleine vitesse R e a d y Clignotante Démarreur en Démarrage ou arrêt R u n sécurité...
  • Page 10 Manuel de l'utilisateur Dépannage Reset Les mises en sécurité peuvent être effacées en appuyant sur le bouton Reset du démarreur progressif, en envoyant une commande Reset sur le réseau de communications série, ou en commutant les entrées de commande. Pour effacer une mise en sécurité via les entrées de commande, le démarreur progressif nécessite une transition de l'état fermé...
  • Page 11: Accessoires

     La surveillance de l'état du démarreur (Prêt, Démarrage en cours, En régime établi, Arrêt en cours, En sécurité) Pour utiliser le GE ASTAT Setup Tool ed.3 avec l’ASTAT XB, celui-ci doit être équipé d'un module USB, d'un module Modbus ou d'un boîtier de commande à...
  • Page 12: Caractéristiques

    ASTAT XB afin de réduire le risque d'endommagement des thyristors par des courants de surcharge transitoires et pour la coordination de Type 2. Les démarreurs progressifs ASTAT XB ont été testés afin d'obtenir la coordination de Type 2 avec des fusibles pour semi-conducteur.
  • Page 13: Caractéristiques Techniques Générales

    Manuel de l'utilisateur Caractéristiques 6.6URD30xxxA0160 QSxx060 18000 170M-1319 180 FM (A070URD30xxx0160) 6.6URD30xxxA0250 QSxx075 51200 170M-1321 250 FM (A070URD30xxx0250) 6.6URD30xxxA0315 QSxx085 80000 170M-1321 250 FM (A070URD30xxx0315) 6.6URD30xxxA0315 QSxx100 97000 170M-1321 250 FM (A070URD30xxx0315) 6.6URD31xxxA0450 QSxx140 168000 170M-1322 500 FMM (A070URD31xxx0450) 6.6URD31xxxA0450 QSxx170 245000 170M-3022 500 FMM...
  • Page 14 Manuel de l'utilisateur Caractéristiques Relais de régime établi (bornes 23, 24) ......Normalement ouvert ............6 A, 30 VDC / 6 A, 250 VAC charge résistive Conditions d'environnement Degré de protection QSxx018 à QSxx100 ............IP20 Degré de protection QSxx140 à QSxx200 ............IP00 Température de fonctionnement ..........
  • Page 15: Code Du Modèle

    Manuel de l'utilisateur Caractéristiques Conformité aux normes C ........................CEI 60947-4-2 CCC (en attente) ....................GB 14048.6 CE ........................CEI 60947-4-2 GOST (en attente) ..............GOST R 50030.4.1-2002 Marine (en attente) ................Spécification Lloyds Marine No 1, ..................ABS : 2010 Steel Vessels Rules RoHS ............
  • Page 16 Manuel de l'utilisateur Caractéristiques DET-815 (FR)
