NOUVELLE CONSTRUCTION, PRÉ-PLANIFICATION OU RÉNOVATION
REMARQUE : Pour les instructions existantes, passez à la section suivante.

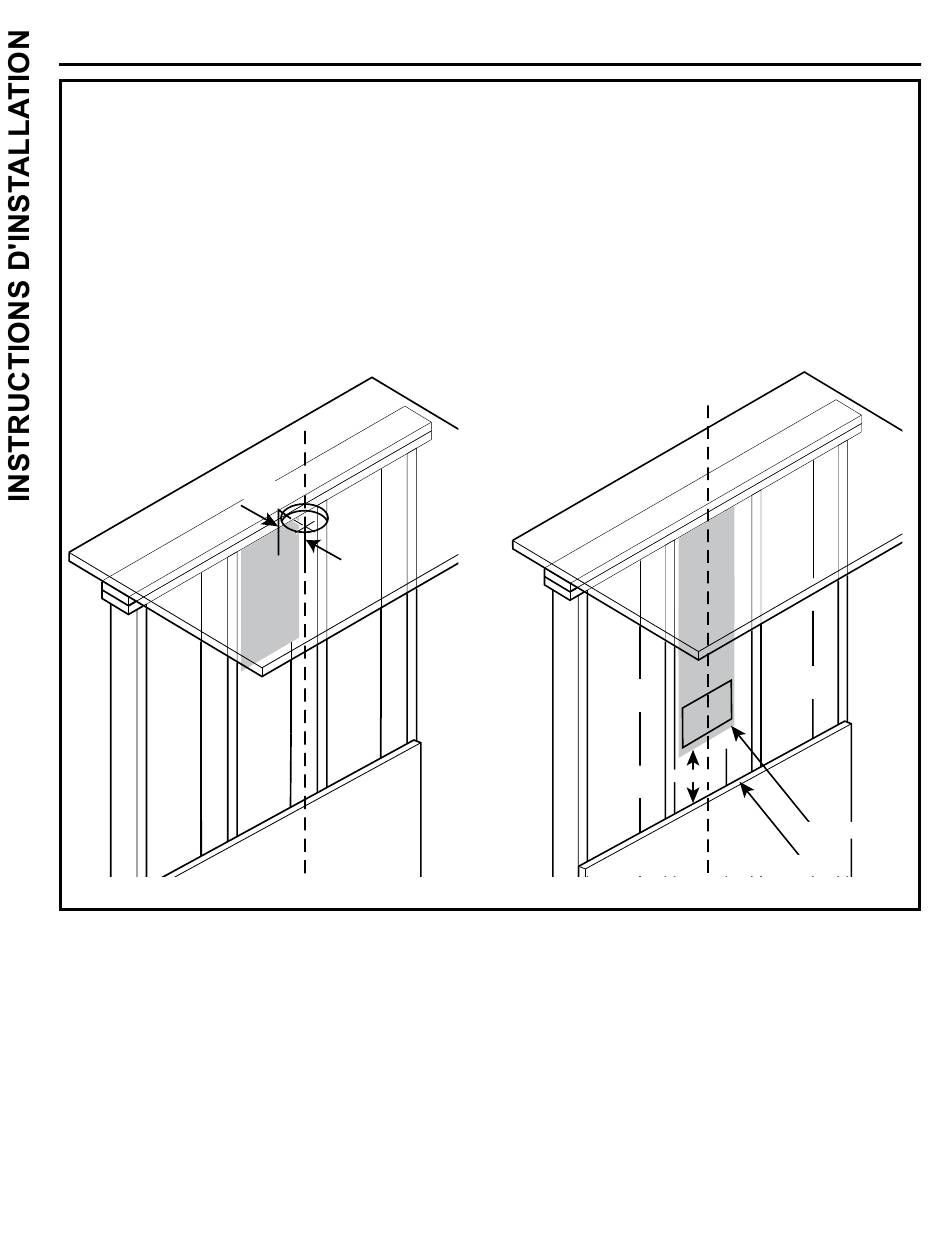

POUR UNE ÉVACUATION DE L'AIR
PAR LE HAUT
■ Pour une installation à évacuation par le haut, le trou de
8 po de diamètre (pour les modèles de 30 po et 36 po) ou
de 10 po de diamètre (pour les modèles de 48 po) pour le
conduit dans le plafond doit être centré à 6-1/4 po du mur
arrière fini dans l'espace d'installation.
16
Préparatifs avant l'installation
■ La découpe de la boîte de jonction de la hotte est située à
10-1/2 po à gauche du centre de la hotte. Assurez-vous que la
longueur du fil est suffisante pour établir une connexion adéquate.
6-1/4 po
POUR UNE ÉVACUATION DE L'AIR PAR
L'ARRIÈRE
■ Pour une installation à évacuation par l'arrière, la découpe
de 10-1/2 po x 13-1/4 po pour le conduit mural doit être
centrée dans l'espace d'installation, de gauche à droite,
et située à 3-3/4 po au-dessus de la hauteur d'installation
prévue à partir du bas de la hotte.
3-3/4 po
10-1/2 po x 13-1/4 po
Bas de la hotte
1 po = 2,5 cm; 1 pi = 0,3 m
49-2000707 Rév. 3
