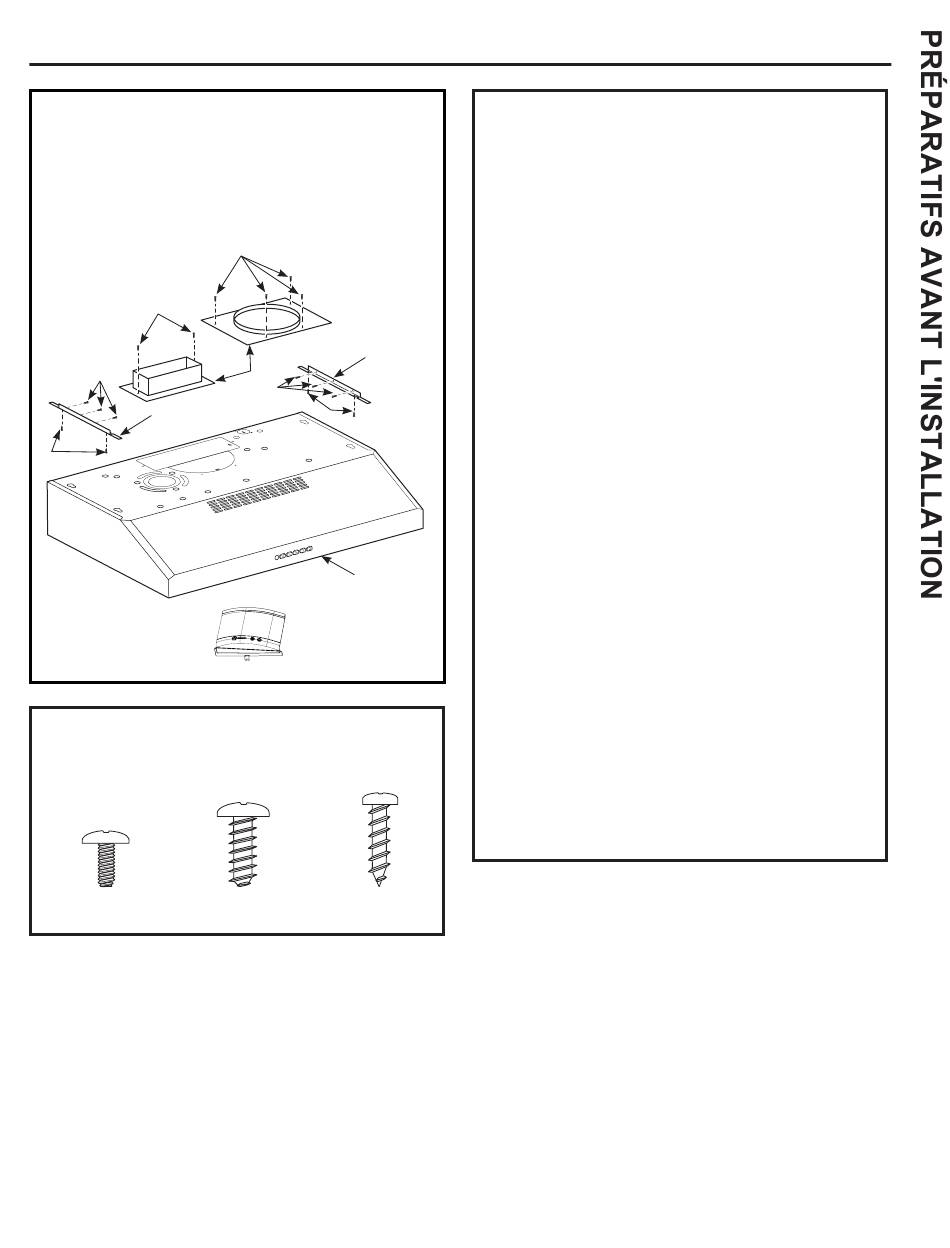

COMPOSANTS DE LA HOTTE DE
CUISINIÈRE
A. Caisson de la hotte
B. Registre / Raccord de conduit
C. Support de montage
D. Vis (4)
E. Vis (4)
F. Vis (6)
D
F
C
E
QUINCAILLERIE
D
1 po = 2,5 cm; 1 pi = 0,3 m
29-6094
Préparatifs avant l'installation
D
C
B
F
E
A
Pour le mode
ventilé seulement
E
F
PLANIFICATION PRÉLIMINAIRE
Planification d'une installation ventilée
• Cette hotte est destinée à être ventilée verticalement au
moyen d'un conduit circulaire de 7 po ou d'un conduit
rectangulaire de 3
⁄
po x 10 po ou horizontalement en
1
4
utilisant un conduit de 3
⁄
1
4
• N'utilisez uniquement que des conduits métalliques.
• Déterminez l'emplacement exact de la hotte.
• Planifiez le chemin que prendra l'air avant d'être évacué
vers l'extérieur. Pour maximiser le rendement du
système de ventilation :
1. Minimisez la longueur du conduit et le nombre de
transitions et de coudes.
2. Conservez le même diamètre de conduit.
3. Scellez tous les joints avec du ruban adhésif en toile
pour éviter les fuites d'air.
4. N'utilisez aucun conduit flexible, quel qu'en soit le
type.
• Installez un clapet mural ou un chapeau de toit dans
l'ouverture extérieure. Achetez à l'avance le clapet
mural ou le chapeau de toit, les raccords et la longueur
de conduit dont vous avez besoin.
• Le cas échéant, installez le système d'air d'appoint (de
remplacement) conformément aux exigences du code
du bâtiment local.
Planification d'une installation de type
recyclage
Cette hotte peut être installée en mode recyclage de l'air
et est vendue dans cette configuration. Le filtre à charbon
est nécessaire les installations de type recyclage de l'air.
Selon le modèle de hotte dont vous disposez, ce filtre
devra peut-être être commandé séparément.
Planification de l'alimentation électrique
L'emplacement de la connexion d'alimentation
électrique est indiqué dans la section Préparation pour
l'alimentation électrique et l'évacuation à la page 15.
po x 10 po.
13
