R,L
Pred inštaláciou a spustením systému si prečítajte celý návod.
Návod uschovajte pre budúce použitie.
1. POPIS
Modulárny stmievač pre montáž na koľajničku DIN. Šírka 17,5 mm
(1 modul). Režim fázového riadenia („triakový" stmievač). Maximálna
záťaž 450 W/450 VA. Vhodné pre bežné žiarovky, stmievateľné vinuté
transformátory a elektronické transformátory dodávané osobitne pre fázové
riadenie. Tieto záťaže sa môžu kombinovať. Dodáva sa s filtrom Powerline.
Diaľkové ovládanie prostredníctvom normálnych otvorených kontaktov.
Maximálne 30 nesvietiacich tlačidiel zapojených paralelne.
2. PREVÁDZKA
Žiarovky pripojené cez stmievače sa nedajú aktivovať až na maximálnu
intenzitu svetla. Množstvo svetla bude vždy menšie, ako keď ho porovnáme
s rovnakou žiarovkou, ktorá je pripojená priamo do siete. V prípade úplného
zaťaženia bude strata na stmievači max 5 W.
Diaľkové ovládanie prostredníctvom kontaktov NO (nesvietia). Zapnutie/
vypnutie dosiahnete krátkym stlačením. Zvýšenie/ zníženie intenzity
dosiahnete dlhým stlačením. Pri dlhom stlačení sa smer operácie obráti
pri každom prerušení: (zvyšovanie intenzity -> stop -> znižovanie intenzity
-> stop -> zvyšovanie intenzity -> atď.). Ak sa už dosiahne maximálna
intenzita, úroveň zostáva rovnaká, aj keď sa tlačidlo stlačí na dlhšiu dobu.
Posledná dosiahnutá úroveň pred vypnutím sa môže uložiť do pamäte
(porovnaj 2.1). Paralelne sa môže pripojiť až 30 kontaktov NO (170-0000X)
(max vzdialenosť 100 m). Tlačidlá nie sú galvanicky izolované.
Stmievač je vybavený systémom, ktorý v prípade náhleho zníženia frekvencie
v sieti bráni blikaniu. Poklesy frekvencie až na 3 Hz sa vyrovnávajú znížením
intenzity svetla. Stmievač sa dá nastaviť na maximum nasledujúcim postupom.
Po pripojení k sieti to môže trvať až 20 s (40 Hz), kým sa stmievač dá
prevádzkovať, záleží to od frekvencie v sieti.
2.1 Pamäťová funkcia
Stmievač sa môže použiť s pamäťou alebo bez pamäte.
Tento režim je nastavený vopred, vo fabrike. Tlačidlo podržte stlačené na
10 s – tým sa tento režim zmení. Po 10 s sa úroveň svetla prepne z maxima
na 50%. Okamžite, ako sa toto stane, tlačidlo pustite. Pamäťový režim sa
teraz vypne. Ak chcete pamäťový režim opäť zapnúť, túto činnosť zopakujte.
Tento výber režimu a posledná úroveň svetla sa uložia v pamäti. Pri vypnutí
prúdu sa nastavené hodnoty nestrácajú. S pamäťovou funkciou sa stmievač
po prvý raz zapne na minimálnu intenzitu svetla. Pri ďalších zapnutiach sa
stmievač zapína na poslednú nastavenú hodnotu.
S pamäťou
Krátky kontakt = zapnutie na hodnotu uloženú v pamäti/vypnutie.
Dlhý kontakt po vypnutí = rozjasňovanie.
Rozjasňovanie: stmievač sa zastaví na maximálnej intenzite svetla.
Stmievanie: úroveň svetla sa na 2 s zastaví na min a potom sa začne
opäť zvyšovať.
Stmievanie: stmievač sa zastaví na min, potom krátky kontakt = svetlo
sa vypne.
Každý nový (dlhý) kontakt otáča smer stmievania.
Bez pamäte
Krátky kontakt = zapnutie na max hodnotu/vypnutie. Zostávajúce činnosti
sú analogické ako pri prevádzke s pamäťou.
Diaľkové ovládanie pomocou tlačidiel:
Krátky kontakt < 400 ms Dlhý kontakt > 400 ms
= zapnutie/vypnutie = zvyšovanie/znižovanie intenzity

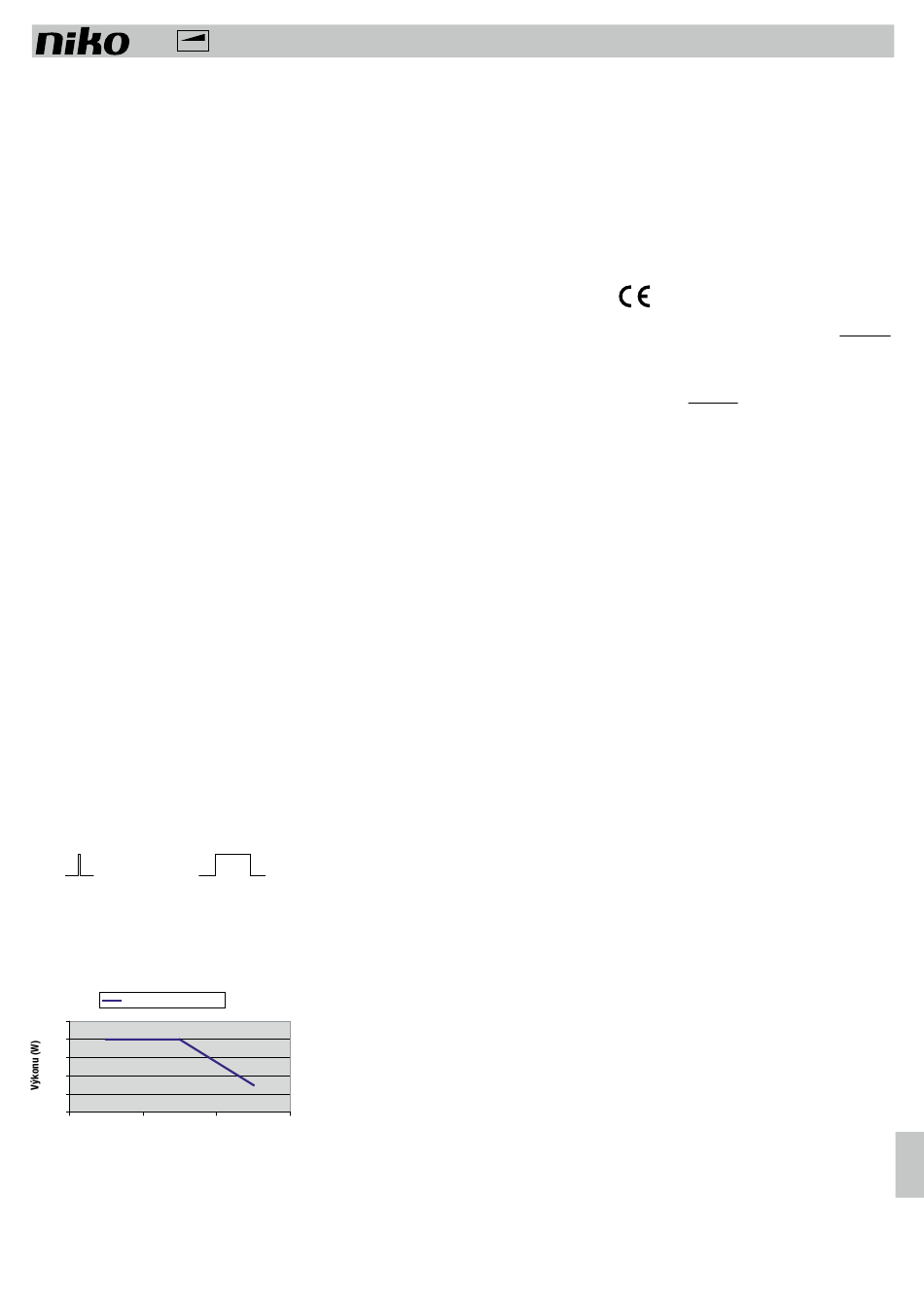

2.2 Tabuľka znižovania výkonu
Typ Symbol Maximálna záťaž
Rezistentný R 450 W
Indukčný L 450 W
Kapacitný C nepovolený
Výkonu, 50 Hz Vermogen bij 50 Hz
470
450
430
410
390
370
0 35
Ak sa stmievače umiestnia jeden vedľa druhého, max záťaž je 80%.
2.3 Pozor
- Stmievač obsahuje triak a cievku, ktoré môžu spôsobovať vibráciu alebo
bzučanie. Je možné to počuť v závislosti od záťaže a úrovne svetla.
- Pri montáži stmievača vedľa audio zariadení sa na spojovacie vodiče
medzi rôznymi časťami zariadenia odporúča použiť odtienený drôt.
- Signály odosielané prostredníctvom siete môžu funkciu stmievača rušiť.
Na potlačenie takéhoto efektu je zabudovaný filter CAB.
nv Niko sa
PM005-70400R14364
- Pri bežnom použití produkuje tento stmievač malé množstvo tepla. Pre teplo
musíte zabezpečiť výstup. Stmievač nezakrývajte izolačným materiálom.
Pamätajte si, že maximálna hodnota výkonu je obmedzená, ak sa niekoľko
stmievačov umiestni nad sebou alebo vedľa seba.
- Pri zabudovaní niekoľkých stmievačov do rozvodnej dosky môže byť
teplota tejto dosky vyššia ako teplota okolia. Toto môže ovplyvniť funkciu
stmievača (obmedzená maximálna hodnota výkonu – tepelná ochrana).
V rozvodnej doske zabezpečte dostatok vetrania tak, aby teplota tejto
dosky bola vždy nižšia ako hodnota ta uvedená na zariadení (35°C). Ak
sú všetky stmievače zaťažené na maximum, neumiestňujte ich jeden
vedľa druhého.
- Použitie zmiešaných záťaží (indukčná + kapacitné elektronické
transformátory, symboly L a C) nie je povolené.
- Zmiešané použitie s osobitnými elektronickými transformátormi dodávanými
pre režim fázového riadenia (symboly R alebo L na transformátore) je
povolené.
- Pri použití halogénových svetiel s feromagnetickými transformátormi
vezmite do úvahy výkon transformátorov. Tieto transformátory zaťažte
najmenej na 80% ich normálnej hodnoty výkonu. Pri určovaní celkovej
záťaže stmievača venujte pozornosť výkonu použitého transformátora.
Transformátor musí byť vhodný na stmievanie.
- Ak je dĺžka vodiča medzi transformátormi a žiarovkami dlhšia ako 2 m,
elektronické transformátory môžu byť nevyvážené.
- Správanie zariadenia po vypnutí prúdu: vráti sa späť na predošlú situáciu
s pamäťou/bez pamäte.
- Stmievač sa nikdy elektricky neodpája od siete pomocou ovládania. Preto,
aj ak je záťaž (napr. svetlo) "vypnutá", všetky časti sú vždy aktívne.
- Ak je to potrebné, poistku vždy nahrádzajte uvedeným typom.
- Tieto stmievače sa nehodia na riadenie motorov, iba ak by vonkajšími
systémami boli zaručené osobitné bezpečnostné požiadavky.
3. ÚDRŽBA
Pravidelná kontrola spojov a vetrania v skrini.
4. RIEŠENIE PROBLÉMOV
Stmievač sa dodáva so zelenou LED diódou, ktorá udáva stav záťaže.
Ak táto LED nesvieti:
- stmievač je vypnutý
- napätie zo siete nie je pripojené
- je zničená poistka
- záťaž nie je pripojená
- je chybná žiarovka
- je aktivovaná tepelná ochrana
- kombinácia horeuvedených príčin.
Kontrola poistky:
- bipolárne prerušte prívod napätia
- držiak poistky otvorte súčasným stlačením a otočením doľava o 90°
- zmerajte odpor poistky
- poistku nahrádzajte len originálnym typom F3,15AH (04-226-20).
Tento stmievač je vybavený tepelnou ochranou. Ak teplota príliš rastie,
stmievač sa vypne. Stmievač sa automaticky prepne naspäť hneď, ako
teplota dostatočne klesne. V takom prípade by ste mali:
- Skontrolovať, či záťaž nie je príliš vysoká, pričom zvážte účinník alebo
účinnosť feromagnetických transformátorov.
- Skontrolovať teplotu na rozvodnej doske (max 35°C). Ak je táto príliš
vysoká, musíte zabezpečiť ďalšie vetranie. Na vrchu dosky zabezpečte
vývod. Ak je to potrebné, nainštalujte ventilátor.
- Ak je umiestnených niekoľko modulov vedľa seba: pomocou upravených
slepých panelov zabezpečte priestor medzi modulmi, vo vzdialenosti
minimálne 1 modulu.
5. TECHNICKÉ ÚDAJE
- Zdroj napájania: 230 Vac ± 10%, frekvencia 40 až 60 Hz
- Rozmery: 92,4 x 17,5 x 66 mm (VxŠxH)
- Montáž: koľajnička DIN
- Hmotnosť: ± 94 g
- Teplota okolia (t a): 35°C
- Používajte v prostredí s nekondenzujúcou atmosférickou vlhkosťou
- Spotreba: 1,7 W
- Maximálna teplota krytu (tc): 90°C
- Maximálny priemer drôtu na svorku:
- Napájanie a záťaž: 2 x 1,5 mm
- Tlačidlový vstup: 2 x 1,5 mm
- Minimálna záťaž: 40 W/50 VA
- Maximálna záťaž: porovnaj záťažovú tabuľku
- Pokles napätia prechodom cez stmievač: max -5%
- Ochrana:
- tepelná ochrana proti preťaženiu pomocou automatického resetu
t a (°C)
50
- ochrana proti skratu pomocou zabudovanej keramickej bezpečnostnej
poistky, nezabudovanej bezpečnostnej poistky pohotovostného režimu.
Poistku môžete nahradiť originálnym typom F3,15AH (04-226-20).
- Tlačidlá na ovládanie: 230 V, 5 mA (bez galvanickej izolácie)
- Tento produkt spĺňa normy EN60669-2-1 a EN 55015.
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu
6. UPOZORNENIA TÝKAJÚCE SA INŠTALÁCIE
- Inštaláciu musí vykonať kvalifikovaný odborník v súlade s platnými
- Tento návod musí byť odovzdaný užívateľovi. Musí byť súčasťou
- Počas inštalácie je potrebné brať do úvahy nasledovné (neobmedzuje sa
Tento výrobok spĺňa všetky relevantné Európske predpisy a nariadenia. V
prípade potreby nájdete príslušné ES vyhlásenie o zhode na www.niko.eu.
7. NIKO TECHNICKÁ PODPORA
Ak máte otázky, obráťte sa na zastúpenie firmy Niko (Slovenská republika:
+421 2 63 825 155) alebo váš veľkoobchod. Ďalšie informácie a kontakty
nájdete na stránke www.niko.eu v sekcii "Pomoc a podpora".
8. ZÁRUČNÉ PODMIENKY
- Záručná doba je štyri roky od dátumu dodávky. Za dátum dodávky
- Zákazník je povinný písomnou formou informovať Niko o poruche do
- V prípade poruchy výrobku má zákazník nárok na bezplatnú opravu alebo
- Niko nenesie zodpovednosť za poruchu alebo poškodenie spôsobené
- Záväzné zákony národnej legislatívy, týkajúce sa predaja tovaru a ochrany
alebo 1 x 2,5 mm
2 2
2
predpismi.
dokumentácie o elektrickej inštalácii a musí byť odovzdaný každému
novému užívateľovi. Ďalšie kópie návodu sú dostupné na web stránke
Niko alebo cez služby zákazníkom. Najnovší návod na inštaláciu tohto
výrobku je k dispozícii na internetových stránkach Niko.
iba na nasledovný zoznam):
- aktuálne zákony, normy a vyhlášky.
- aktuálny stav technológie v čase inštalácie.
- tento návod, ktorý obsahuje iba všeobecné pravidlá, je potrebné použiť
s ohľadom na špecifiká každej inštalácie.
- pravidlá správnej inštalácie.
sa považuje dátum fakturácie alebo vydania iného daňového dokladu
zákazníkovi. Ak takýto doklad nie je k dispozícii, platí dátum výroby.
dvoch mesiacov od jej objavenia.
výmenu (na základe posúdenia firmy Niko).
nesprávnou inštaláciou, nesprávnym alebo nedbalým použitím, prepravou
výrobku, nesprávnou údržbou, alebo vonkajšími vplyvmi ako sú zvýšená
vlhkosť či prepätie.
zákazníka platné v krajinách, kde sa predávajú výrobky Niko, priamo alebo
cez sesterské či dcérske spoločnosti, reťazce, distribútorov, agentov alebo
stálych predajných zástupcov, sú nadriadené vyššie uvedeným pravidlám
a nariadeniam.
05-704
