Planification de votre
installation
ÉLÉMENTS IMPORTANTS À CONSIDÉRER LORS DE L'INSTALLATION
La borne doît être installée par un électricien certifié.
La borne contient une protection intégrée contre les surtensions et les fuites de courant
vers la terre.
Toute modification d'une pièce de la borne de recharge en annulera la garantie.
Le raccordement de votre nouvelle borne de recharge nécessite :
- une alimentation de type « monophasée » 120/240 VAC (figure 1) ou « triphasée »
120/208 VAC (figure 2)
- un raccordement avec des conducteurs de cuivre de calibre 6 à 8 AWG
- une protection par un disjoncteur double ou deux fusibles de 40 A
- 2 phases et une connexion à la terre avec 120 VAC entre chaque phase et la terre
À NOTER : le neutre n'est pas requis.
Puissance de sortie maximale : 7,2 kW @ 240 V ou 6,2 kW @ 208 V

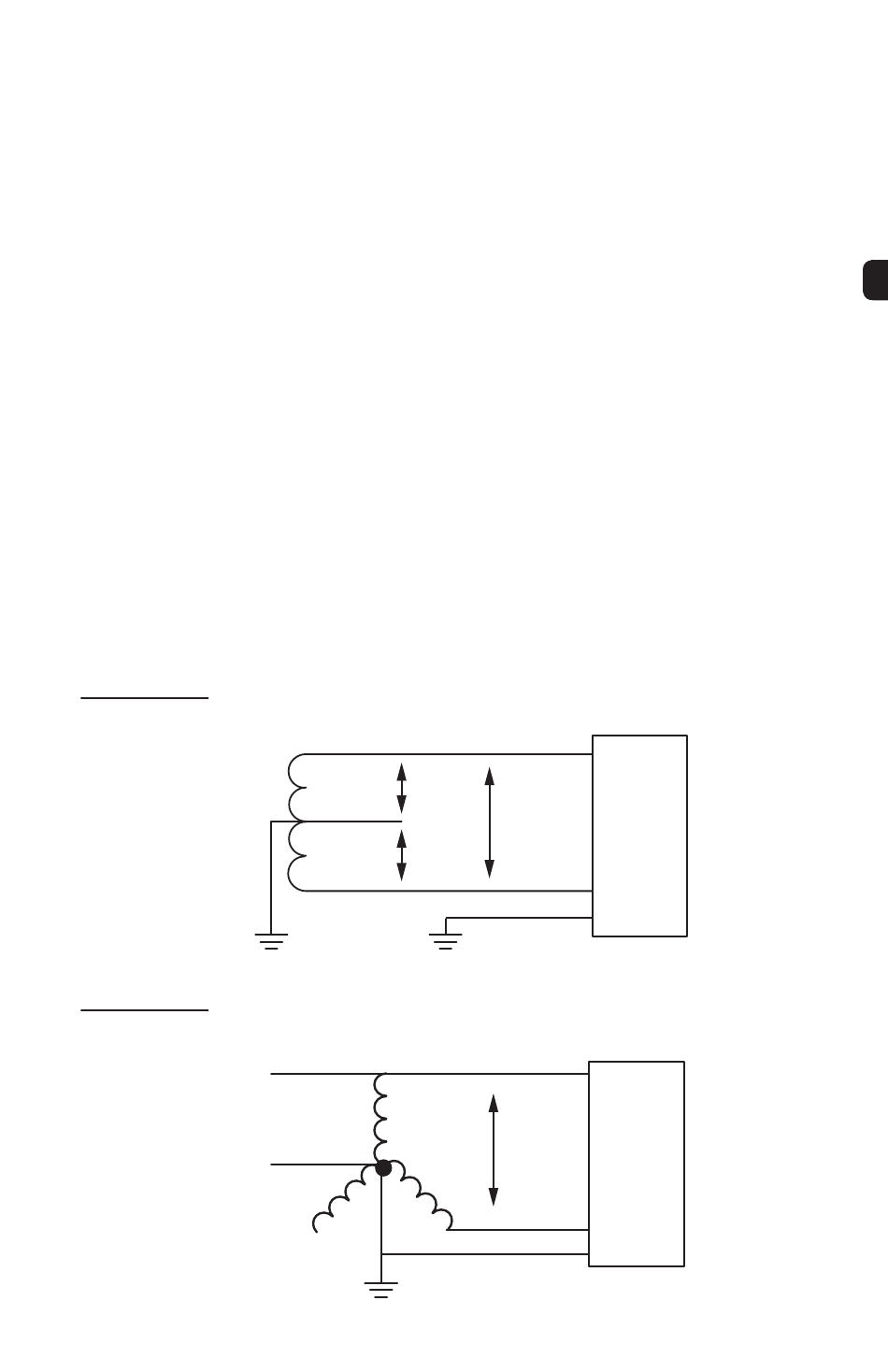

Figure 1
Alimentation de type
« monophasée »
120/240 VAC
Figure 2
Alimentation de type
« triphasée »
120/208 VAC
FLO Maison G5 | Guide d'installation | flo.com | Janvier 2019
120
VAC
Neutre
120
VAC
Mise à la terre
A
Neutre
C
B
Mise à la terre
L1
240
Borne de
recharge
VAC
L2
Mise à la terre
L1
208
Borne de
VAC
recharge
L2
