Panneau Arrière - Onkyo HT-R518 Mode D'emploi

Tour d'horizon de l'ampli-tuner AV—suite

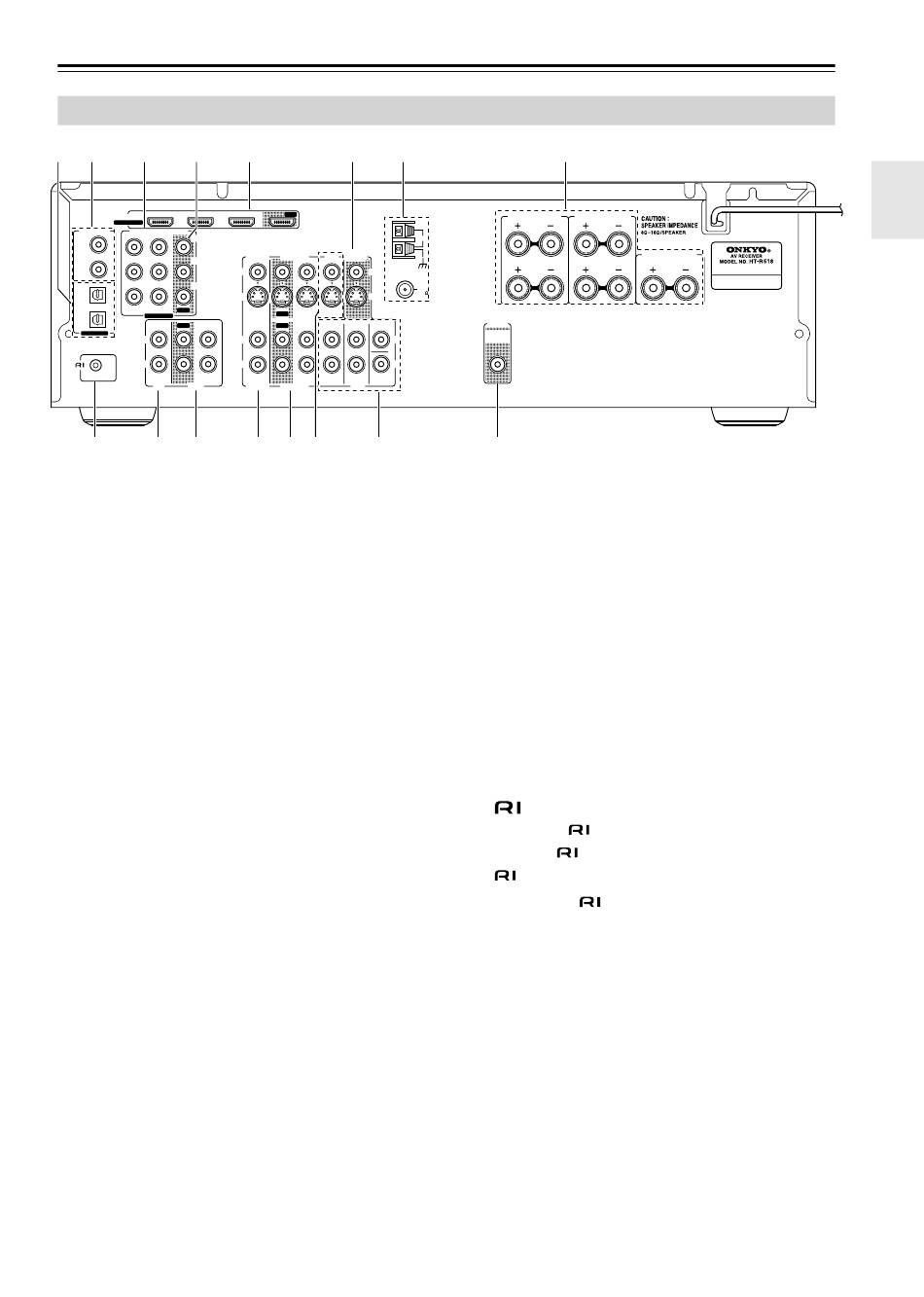

Panneau arrière
1 2 3 4
IN 3 IN 2
HDMI
ASSIGNABLE
DIGITAL IN COMPONENT VIDEO
Y
1
(DVD)
COAXIAL
C B/ P B
2
(CBL/SAT)
C R/ P R
1
(VCR/DVR)
OPTICAL
IN 2 IN 1(DVD) OUT
ASSIGNABLE
2
(CD)
IN OUT IN
ASSIGNABLE
L
R
REMOTE
CONTROL
CD TAPE
9 J K
A
DIGITAL IN OPTICAL 1 et 2
Ces entrées audio numériques optiques permettent
de brancher un lecteur CD ou DVD et d'autres élé-
ments dotés d'une sortie audio numérique optique.
Ces entrées sont assignables; vous pouvez donc
attribuer chaque source à un sélecteur d'entrée selon
la configuration voulue. Voyez "Configuration
d'entrée numérique" à la page 37.
B
DIGITAL IN COAXIAL 1 et 2
Ces entrées audio numériques coaxiales permettent
de brancher la sortie audio numérique coaxiale d'un
lecteur CD ou DVD ou d'un autre appareil. Ces
entrées sont assignables; vous pouvez donc attribuer
chaque source à un sélecteur d'entrée selon la confi-
guration voulue. Voyez "Configuration d'entrée
numérique" à la page 37.
C
COMPONENT VIDEO IN 1 et 2
Ces entrées vidéo composant RCA permettent de
brancher des éléments munis d'une sortie vidéo
composant, comme un lecteur DVD, un enregistreur
DVD ou un enregistreur vidéo numérique. Ces
entrées sont assignables; vous pouvez donc attribuer
chaque source à un sélecteur d'entrée selon la confi-
guration voulue. Voyez "Réglage de l'entrée vidéo
composant" à la page 37.
D
COMPONENT VIDEO OUT
Cette sortie vidéo composant RCA/cinch permet de
brancher un téléviseur ou projecteur doté d'une
entrée vidéo composant.
E
HDMI IN 1–3 et OUT
Les connexions HDMI (interface multimédia haute
définition) transmettent des signaux numériques
audio et vidéo.
Les entrées HDMI permettent de brancher des élé-
ments munis d'une sortie HDMI, comme un lecteur
DVD, un enregistreur DVD ou un enregistreur vidéo
numérique. Ces entrées sont assignables; vous pou-
vez donc attribuer chaque source à un sélecteur
5 6 7
IN 1 OUT
MONITOR
VCR/DVR
CBL/SAT DVD
OUT
V V
ANTENNA
S S
IN IN IN
OUT
IN IN FRONT SURR CENTER
OUT
L L
R R
SUB
WOOFER
DVD
CBL/SAT VCR/DVR
L M N O
8
SURR SPEAKERS FRONT SPEAKERS
L
AM
R
FM
75
PRE OUT
SUB
WOOFER
P
d'entrée selon la configuration voulue. Voyez
"Réglage de l'entrée HDMI" à la page 36.
Les sorties HDMI permet de brancher un téléviseur
ou un projecteur doté d'une entrée HDMI.
F
MONITOR OUT
Branchez la prise S-Video ou vidéo composite à une
entrée vidéo de votre téléviseur ou projecteur.
G
AM et FM ANTENNA
Les bornes à poussoir AM servent à brancher une
antenne AM. La prise FM sert à brancher une
antenne FM.
H
FRONT L/R, CENTER et SURR L/R
SPEAKERS
Ces bornes servent à brancher les enceintes avant
ainsi que les enceintes centrale et surround.
I
REMOTE CONTROL
Cette prise
à la prise d'un autre élément Onkyo compatible
permettant un pilotage à distance du système.
Pour utiliser
audio analogique (RCA) entre l'ampli-tuner AV et
l'autre élément AV, même si ceux-ci utilisent une
connexion numérique.
J
CD IN
Ces entrées analogiques permettent de brancher les
sorties analogiques d'un lecteur CD.
K
TAPE IN/OUT
L'entrée et la sortie audio analogiques permettent de
brancher un enregistreur avec une entrée et une sor-
tie audio analogiques (cassette, MD, etc).
L
CBL/SAT IN
Permet de brancher un tuner câble ou satellite. Pour
les signaux vidéo, vous disposez d'entrées S-Video
et composite ainsi que de prises d'entrée audio ana-
logiques pour les signaux audio.
L
CENTER SPEAKER
R
(Remote Interactive) peut être reliée
, vous devez établir une connexion
9
