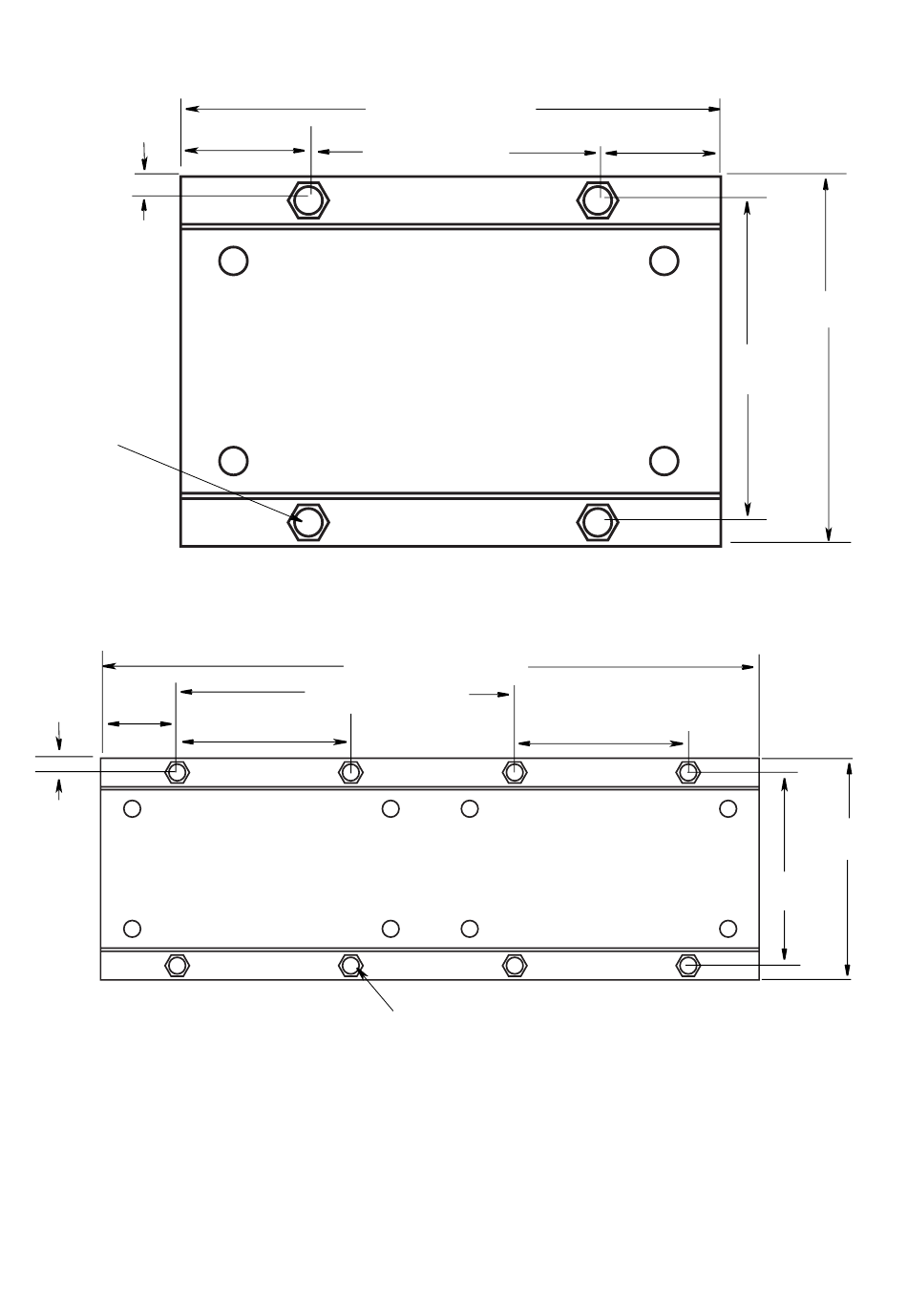

Dimensions du support de montage

Base pour support pour 1 enrouleur - Compris dans le kit 24A219

0.75 pouce/
19,05 mm
Écrou soudé 4 x
3/8-16 UNC-2B
Base pour support pour 2 enrouleurs – Compris dans le kit 24A220
2.43
pouces/
61,72 mm
0.75 pouce/
19,05 mm
3A0287T
2.43 pouces/
6.50 pouces/190,5 mm
61,72 mm
22.72 pouces/577,1 mm
11.36 pouces/288,5 mm
6.50 pouces/
190,5 mm
11.36 pouces/288,5 mm
Écrou soudé 8 x 39=16 UNC=2B
2.43 pouces/
61,72 mm
6.50 pouces/
190,5 mm
9.0 pouces
228,6 mm
7.5 pouces
190,5 mm
9.0 pouces
228,6 mm
7.5 pouces/
190,5 mm
