Disque de rupture
En option on pourra obtenir des boitiers de capteur avec disque de rupture intégré.
Danger !
• Veillez à ce que le fonctionnement du disque de rupture ne soit pas compromis par son implantation.
La pression de déclenchement dans le boitier est indiquée sur la plaque signalétique. Prendre toutes les
mesures nécessaires pour qu'en cas de déclenchement du disque de rupture il n'en résulte aucun dommage
ni danger pour les humains. Pression de déclenchement dans le boitier 10...15 bar (145...217 psi).
• Veuillez noter qu'en cas d'utilisation d'un disque de rupture le boitier ne peut plus assurer la fonction
d'enceinte de confinement.
• Une ouverture des raccords ou une suppression du disque de rupture n'est pas permis.
Attention !
• L'utilisation de disques de rupture ne peut pas être combinée à l'enveloppe de réchauffage disponible
séparément.
• Les raccords disponibles ne sont pas prévus pour une fonction de rinçage ou de surveillance de pression.
Remarque !
• La protection de transport du disque de rupture doit être enlevée avant la mise en service.
• Tenir compte des plaques signalétiques.
L
1
RUPTURE DISK
12,5 BAR +/-10%@80°C
DN 8 à DN 150 (3/8"...6")
1

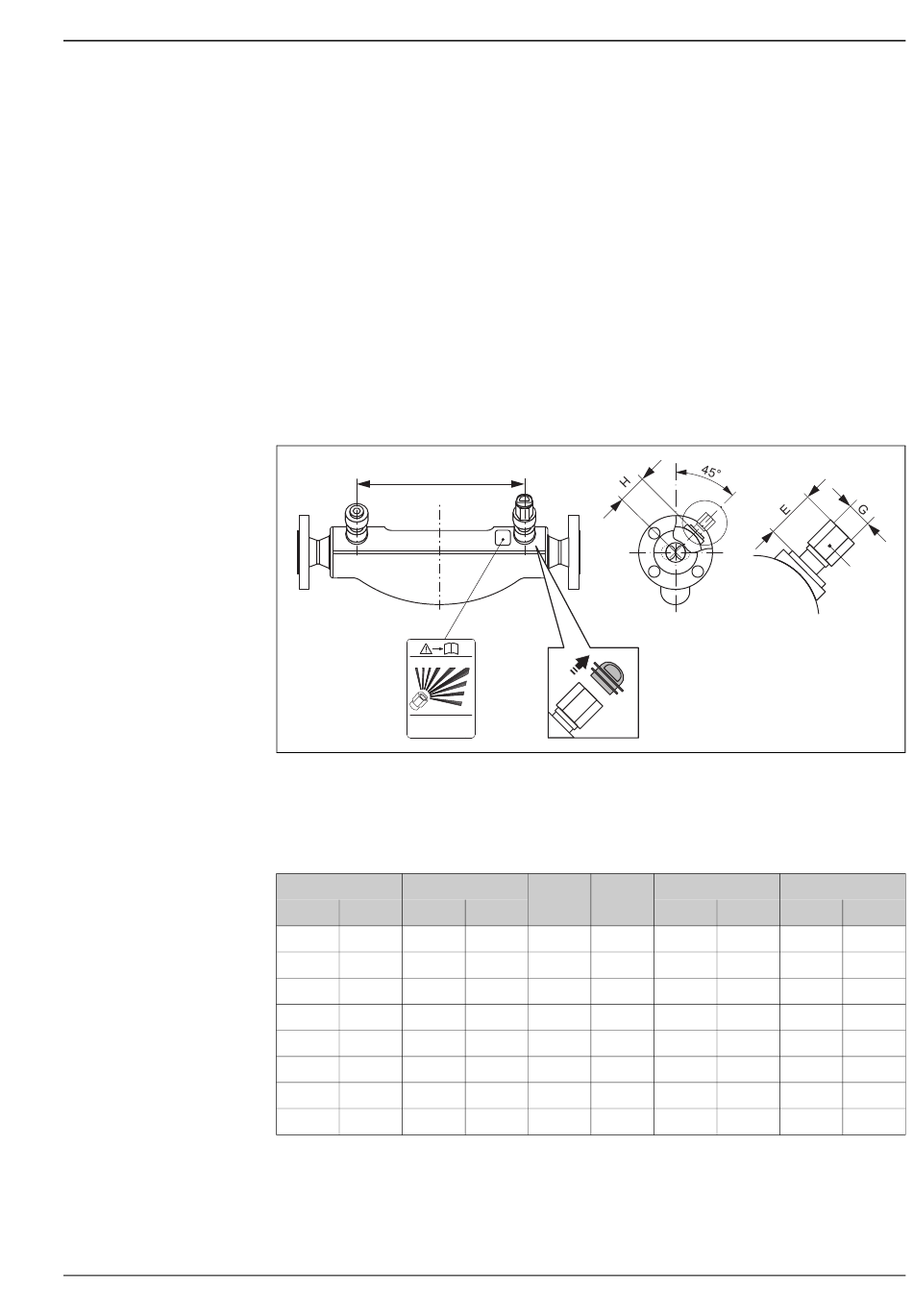

Plaque signalétique du disque de rupture
2
Disque de rupture avec taraudage 1/2"NPT et SW 1"
3
Protection de transport
DN
[mm]
[inch]
[mm]
8
3/8"
env. 42
15
½"
env. 42
25
1"
env. 42
40
1½"
env. 42
50
2"
env. 42
80
3"
env. 42
100
4"
env. 42
150
6"
env. 42
i
3
2
E
F
G
[inch]
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
env. 1,65
Clé 1"
½"-NPT
Z
Z
H
L
[mm]
[inch]
[mm]
62
2,44
216
62
2,44
220
62
2,44
260
67
2,64
310
79
3,11
452
101
3,98
560
120
4,72
684
141
5,55
880
F
A0008361
[inch]
8,50
8,66
10,24
12,20
17,78
22,0
27,0
34,6
53
