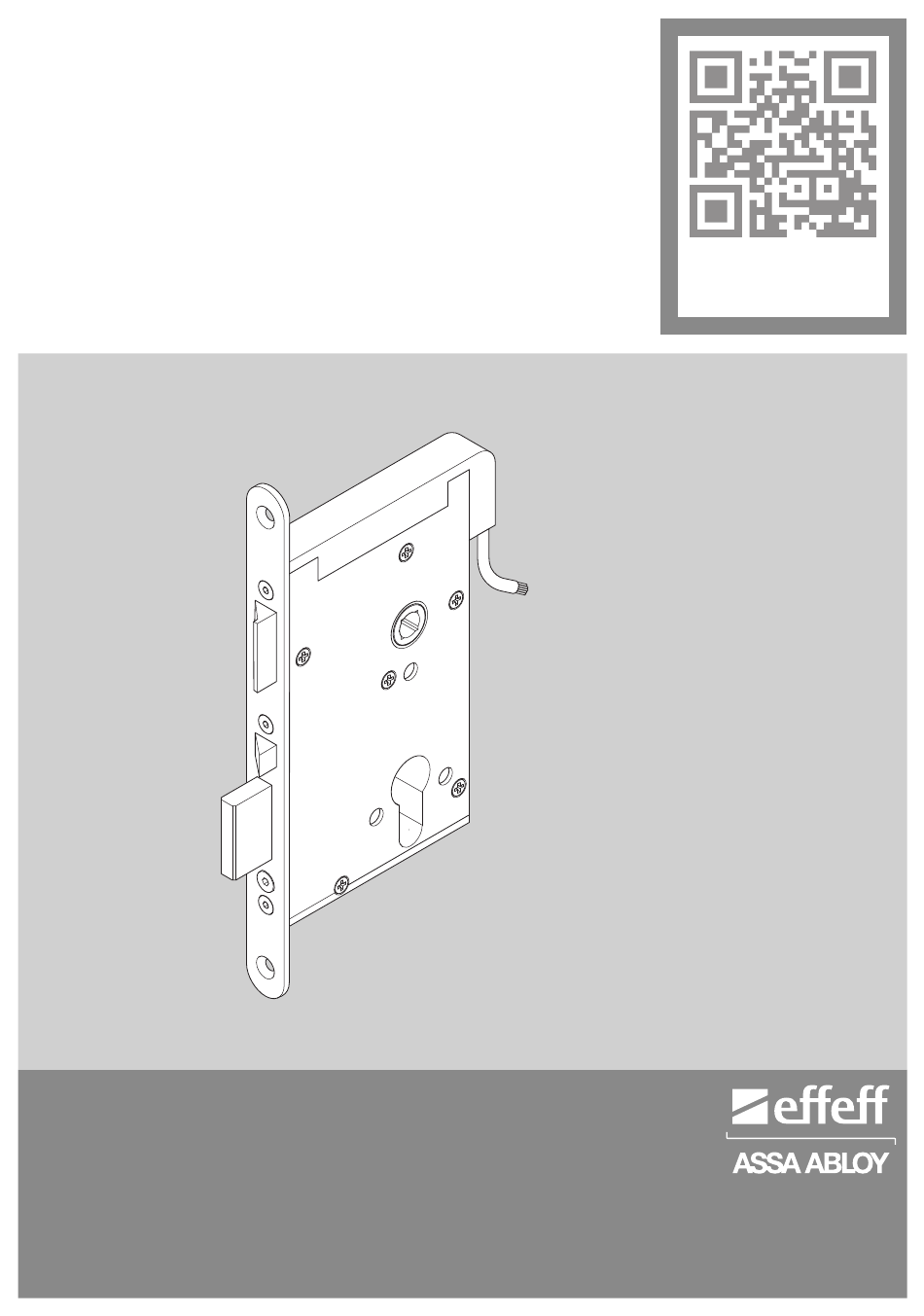

Elektro-Sicherheitsschloss
Electric security lock
Serrure électrique de sécurité

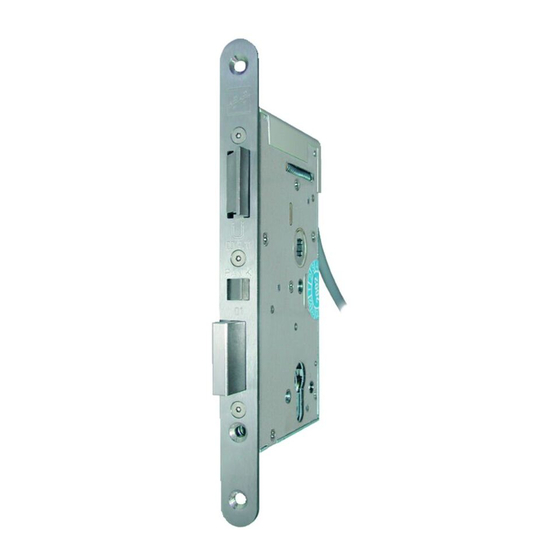

Elektro-Sicherheitsschloss 809M
Electric security lock 809M
Serrure électrique de sécurité 809M
Installations- und Montageanleitung
Installation and fitting instructions
Notice d'installation et de montage
D0008608
www.assaabloy.de
DE Seite
EN Page
FR
– Vollblatt
– Solid leaf
– Portes pleines
2
32
Page
62
ASSA ABLOY, the global leader
in door opening solutions
