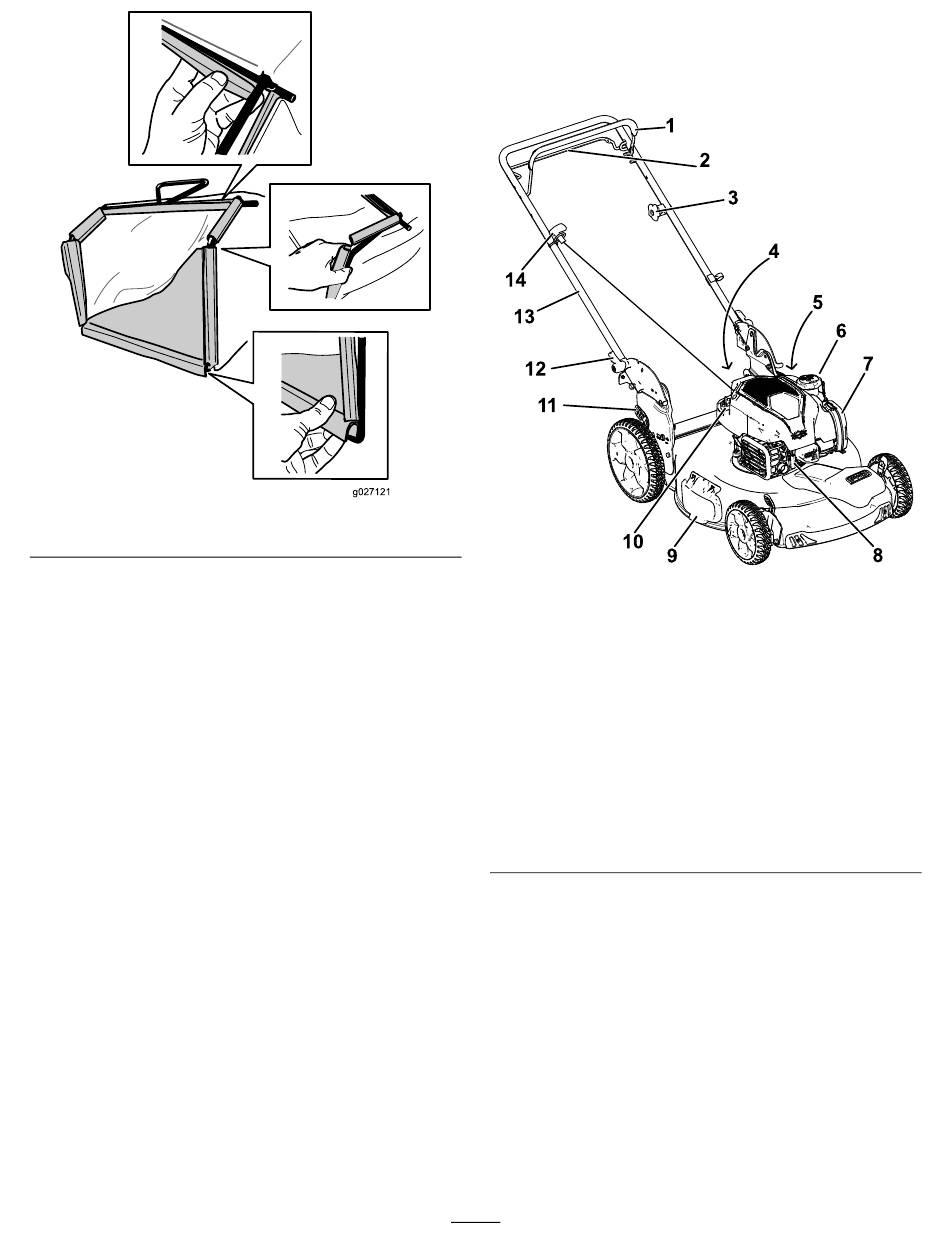

Figure 8
3. Accrochez les glissières supérieur et latérales
du bac au sommet et sur les côté de l'armature
respectivement (Figure
g027121
8).
Vue d'ensemble du
produit
1. Barre de commande de la
lame
2. Barre d'autopropulsion
3. Bouton de réglage de
l'autopropulsion
4. Déflecteur arrière (non
représenté)
5. Raccord de lavage (non
représenté)
6. Bouchon du réservoir de
carburant
7. Filtre à air
7
Figure 9
8. Bougie
9. Déflecteur d'éjection
latérale
10. Bouchon de
remplissage-jauge
11. Levier de hauteur de
coupe (4)
12. Verrou du guidon (2)
13. Guidon
14. Poignée du lanceur
g188888
