3.15.1 Configuration

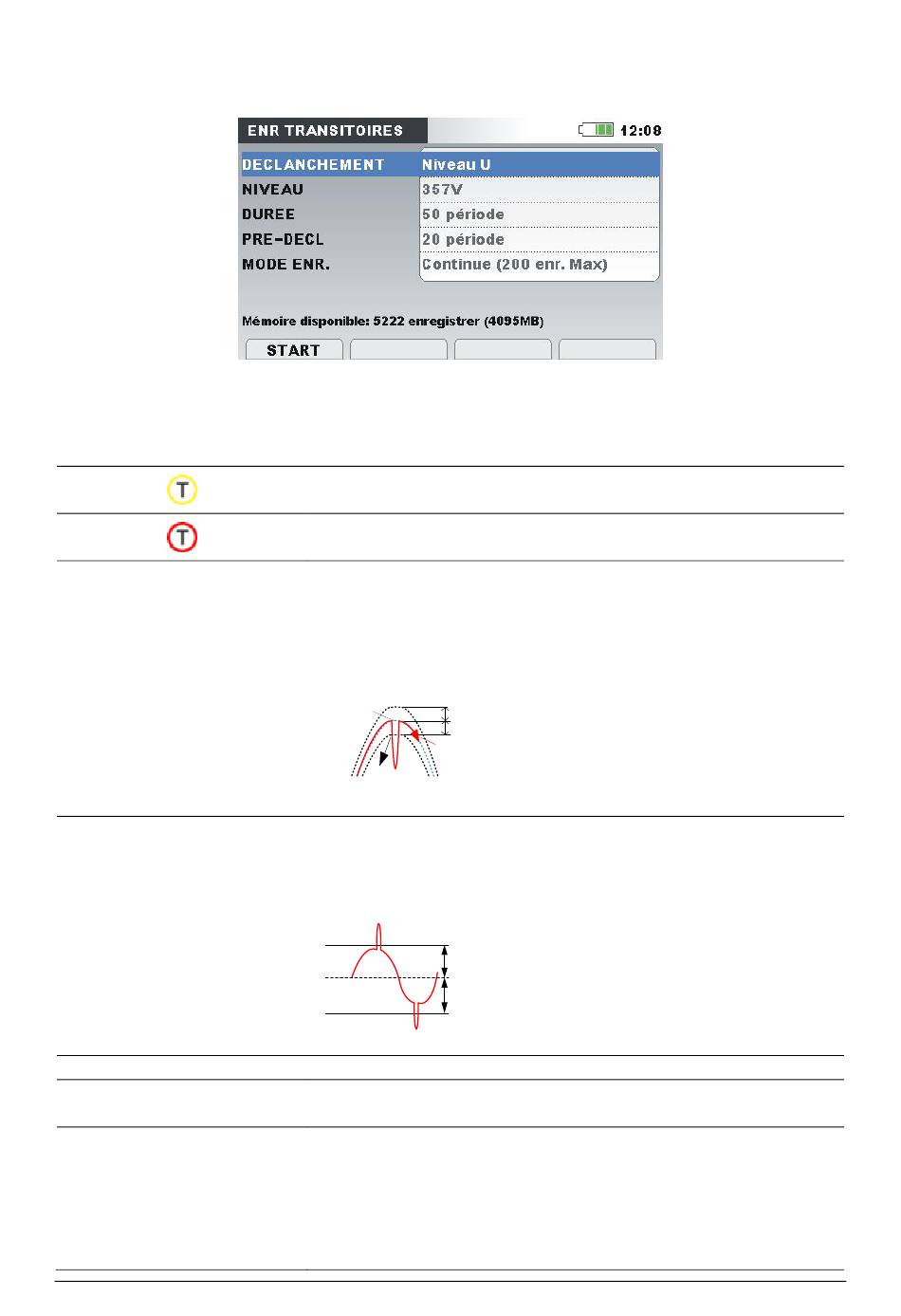

image3.: Ecran de configuration de l'enregistreur de transitoires
Tableau 3: Description de configuration de l'enregistreur de transitoires
Déclench. (Calque)
Niveau
Decl. (Niveau U)
Niveau
Durée
Pré- déclenchement
Mode stockage
L‟enregistreur de transitoires est actif, en attente de
déclenchement
L‟enregistreur de transitoires est actif, enregistrement en
cours
Valeur de déclenchement est basée sur le calque de la
tension attendue. La valeur de référence est prise sur la
forme d‟onde de tension d‟un cycle précédent. Si
l‟échantillon de courant. n‟est pas dans le calque, le
déclenchement s‟effectuera. Voir sectionErreur ! Source
du renvoi introuvable. Pour les détails.
Previous
Envelope
cycle
Envelope
Current
cycle
Trigger
Niveau de tension du calque.
Le déclenchement s‟effectuera si n‟importe quelle
échantillon dans une période est plus grande que le
niveau de déclenchement absolu défini. Voir section
Erreur ! Source du renvoi introuvable. pour les détails.
Trigger level
Trigger level
Niveau absolu de déclenchement dans la tension
Durée d‟enregistrement
Intervalles enregistrés avant que le déclenchement se
réalise.
Configuration du mode de stockage:
Simple – enregistrement transitoire se termine
après le premier déclenchement.
Continu – enregistrement transitoire consécutif
jusqu‟à ce que l‟utilisateur arrête la mesure ou que
la mémoire de l‟appareil soit pleine. Chaque
68
