Par convention, le seuil de départ pour les bosses est égal à 110% de la tension
nominale. Les bosses de tension collectées sont classées selon le tableau ci-dessous.
Tableau 5.6:Classification de bosses de tension
Bosse de
tension
U ≥ 120
Cell A1
120 > U > 110 Cell B1
5.2.10
Interruptions courtes de tension
Dans des conditions d‟utilisation normales, les occurrences annuelles des interruptions
rapides de tension secteur vont de quelques dizaines à plusieurs centaines. La durée
d‟environ 70 % des interruptions courtes est inférieure à une seconde.
5.2.11
Interruptions longues de tension
Dans des conditions d‟utilisation normales, la fréquence annuelle d‟interruptions de
tensions accidentelles de plus de 3 minutes est inférieure à 10 ou supérieure à 50
selon les zones.
Configuration de l'enregistreur "Power master" pour l'étude
5.2.12
selon EN 50160
L‟appareil peut effectuer des analyses selon l‟EN 50160 sur toutes les valeurs décrites
dans les paragraphes précédents. Afin de simplifier la procédure, l‟appareil dispose
d‟une configuration d‟enregistrement prédéfinie (EN510160). Par défaut, tous les
paramètres du courant (efficace, THD, etc.) sont également inclus dans l‟analyse, ce
qui donne des informations supplémentaires. De plus, l‟utilisateur peut, pendant
l‟analyse de qualité de la tension, enregistrer d‟autres paramètres tels que la puissance,
l‟énergie et les harmoniques du courant.
Afin de récupérer les événements de tension pendant l‟enregistrement, les options
Include voltage events dans l‟enregistreur doivent être activées. Voir section 3.19.2
pour le réglage des événements de tension.

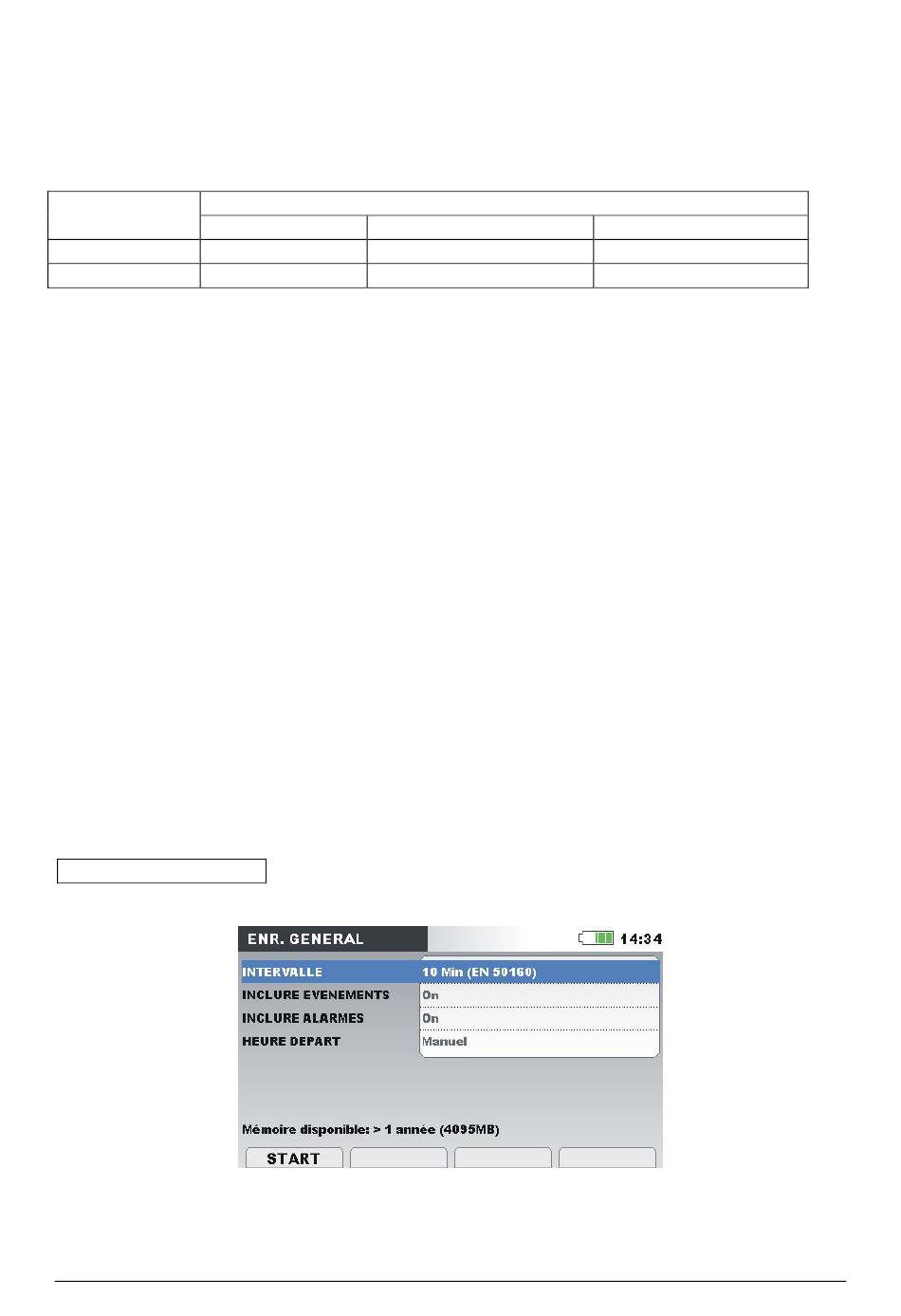

Image 5.18: Configuration de l'enregistreur prédéfini EN50160
10 ≤ t ≤ 500
Cell A2
Cell B2
Durée (ms)
500 < t ≤ 5000
159
5000 < t ≤ 60000
Cell A3
Cell B3
