INSTRUCTIONS D'INSTALLATION ET D'ENTRETIEN
7351A
Capteurs de fumée photoélectriques
intelligents à haute sensibilité
CARACTÉRISTIQUES
Plage de tension de fonctionnement
Courant de fonctionnement à 24 V c.c. :
Courant d'alarme maximum :
Courant maximum :
Plage d'humidité de fonctionnement :
Températures de fonctionnement :
Vitesse de l'air :
Hauteur :
Diamètre :
Poids :
Charge nominale de l'isolateur :
*Se reporter au manuel de base/module de l'isolateur pour les instructions relatives au calcul de l'isolateur.
Homologué CAN/ULC S529 pour la protection en plein air (obscurcissement de
0,02 % par pied à 2,0 % par pied), applications spéciales (obscurcissement de
0,02 %
par pied à 5,0 % par pied) et utilisation à l'intérieur des détecteurs de
fumée pour conduit ( obscurcissement de 0,02 % par pied à 2,0 % par pied
Ce capteur doit être installé conformément au manuel d'installation du système
de panneau de commande. L'installation doit répondre aux exigences de l'autorité
compétente. Les capteurs offrent des performances maximales lorsqu'ils sont
installés conformément aux exigences de la norme CAN/ULC S524.
DESCRIPTION GÉNÉRALE
Le modèle 7351A est un détecteur de fumée de type enfichable qui combine une
chambre de détection photoélectronique avec des communications analogiques
adressables fournissant des sensibilités d'obscurcissement de 0,02% par pied à
2 % par pied pour une alerte précoce d'incendie (Early Warning Fire Detection
EWFD) ou une pré-alerte précoce d'incendie (Very Early Warning Fire Detection
VEWFD).
Le capteur transmet une représentation analogique de la densité de la fumée via
une ligne de communication à un panneau de commande. Des commutateurs
rotatifs permettent de régler l'adresse du capteur. (Voir la Figure 1.)
FIGURE 1. COMMUTATEURS D'ADRESSE ROTATIFS :
7 8
9
6
5
10
4
3
2
14
1 0
15
TENS (DIZAINES)
Les deux témoins à DEL d'état du capteur sont contrôlés par le panneau de
commande. Une sortie est fournie pour la connexion à un annonciateur à DEL
distant en option (N° de pièce RA100ZA).
Les panneaux de System Sensor offrent différents ensembles de caractéristiques
pour différents modèles. Par conséquent, certaines caractéristiques des capteurs
photoélectriques peuvent être disponibles dans certains panneaux de commande,
mais pas dans d'autres. 7351A prend en charge le mode CLIP (Classic Loop Interface
Protocol). Les fonctionnalités disponibles dans les capteurs photoélectriques, si
prises en charge par le panneau de commande incluent :
1. Les témoins à DEL du capteur peuvent fonctionner de trois façons (allumé,
éteint et clignotant) et peuvent être réglés sur rouge, vert ou ambre. Cette
fonctionnalité est contrôlée par le panneau.
2. La sortie pour raccordement à distance peut être synchronisée avec les témoins
à DEL ou contrôlée indépendamment de ceux-ci.
3. Les dispositifs sont adressables par points jusqu'à 159 adresses.
Veuillez vous reporter au manuel d'utilisation du panneau de commande
homologué UL pour une utilisation spécifique. Pour fonctionner correctement,
les capteurs photoélectriques nécessitent des communications adressables
compatibles. Connectez ces capteurs uniquement aux panneaux de contrôle
compatibles homologués.
ESPACEMENT
System Sensor recommande de respecter les directives d'espacement des capteurs
de la norme CAN/ULC S524. Dans les applications à faible débit d'air avec des
plafonds lisses, espacer les capteurs de 30 pieds (9,1 m) les uns des autres. Pour
des informations spécifiques concernant l'espacement, le positionnement et les
applications spéciales des capteurs, se reporter à la norme CAN/ULC S524 ou
15 à 32 V c.c.
300 μA (une communication toutes les 5 secondes avec témoin à DEL vert clignotant durant la communication)
2 mA à 24 V c.c. (une communication toutes les 5 secondes avec témoin à DEL rouge allumé en continu)
4,5 mA à 24 V c.c. (une communication toutes les 5 secondes avec un témoin à DEL ambre allumé en continu)
10 % à 93 % d'humidité relative, sans condensation
14 °F à 140 °F (-10 °C à 60 °C)
0 à 4000 pi/min. (0 à 1219,2 m/min.)
2,0 po (51 mm) installé dans la B300A-6 base
6,2 po (156 mm) installé dans la base B300A-6; 4,1 po (104 mm) installé dans la base B501
3,4 oz (95 g)
0,0063*
7 8
6 9
5
11
4
12
3
13
2
1 0
C0162-00FR
ONES (UNITÉS)
6581 Kitimat Road, Unit 6, Mississauga, Ontario L5N 3T5
au Guide d'application du système de détecteur de fumée, disponible auprès de
System Sensor.
REMARQUE : Les capteurs de fumée photoélectriques intelligents à haute
). sensibilité sont également homologués pour une utilisation à l'intérieur des
détecteurs de fumée pour conduit modèles DNRA.
GUIDE DE CÂBLAGE
Tout le câblage doit être installé conformément au Code canadien de l'électricité,
aux codes locaux applicables et à toutes les exigences particulières de l'autorité
compétente. Des fils de calibre approprié doivent être utilisés. Les fils d'installation
doivent être codés par couleur pour limiter les erreurs de câblage et faciliter le
dépannage du système. Des connexions incorrectes empêcheront un système de
fonctionner correctement en cas d'incendie.
Couper l'alimentation de la ligne de communication avant d'installer les
capteurs.
1. Câbler la base du capteur (fournie séparément) comme indiqué dans le
schéma de câblage. (Voir la Figure 2.)
2. Régler l'adresse souhaitée au moyen des commutateurs d'adresse du capteur.
(Voir la Figure 1.)
3. Installer le capteur dans la base du capteur. Poussez le capteur dans la base
tout en le tournant dans le sens des aiguilles d'une montre pour le fixer en
place.
4. Une fois tous les capteurs installés, mettre le panneau de contrôle sous tension
et activer la ligne de communication.
5. Tester le(s) capteur(s) comme décrit dans la section TEST de ce manuel.
Les couvercles anti-poussières offrent une protection limitée contre les particules
de poussière en suspension dans l'air pendant le transport. Les couvercles anti-
poussières doivent être retirés avant que les capteurs ne puissent détecter la
présence de fumée. Avant d'entreprendre des travaux de construction ou de
rénovation, il est recommandé de retirer les capteurs.

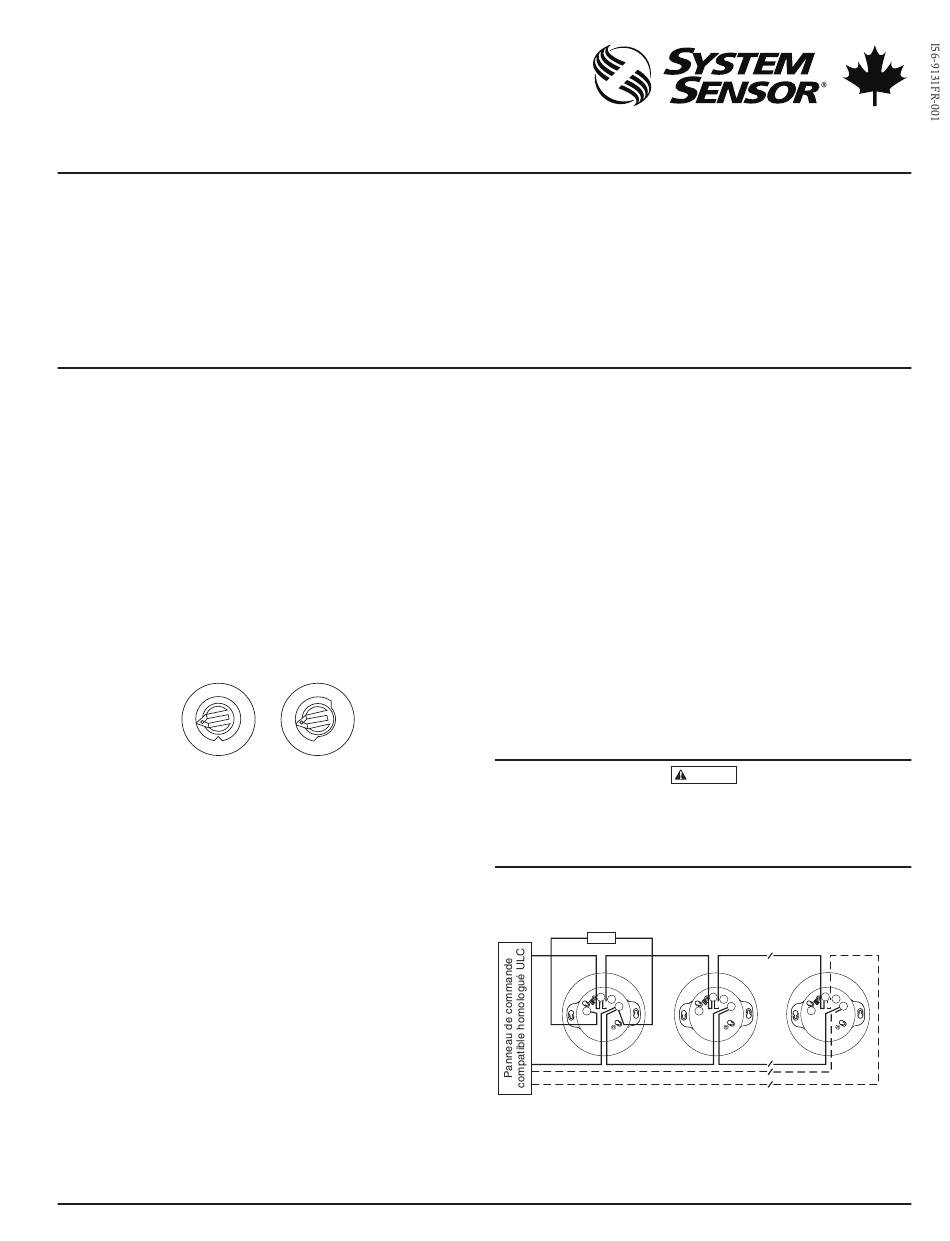

FIGURE 2. SCHÉMA DE CÂBLAGE :
Annonciateur
à distance
+
(+)
+
+
2
RA
1
3
(–)
(–) CÂBLAGE DE CLASSE A EN OPTION
(+)
FONCTION ANTI-VANDALISME
Les capteurs de fumée photoélectriques intelligents à haute sensibilité sont dotés
d'une fonction anti-vandalisme intégrée qui empêche de les retirer de leur base
sans utiliser un outil. Se reporter au manuel de base pour plus de détails sur cette
fonction.
1
1-800-736-7672 Télécopieur : 905-812-0771
www.systemsensor.ca
MISE EN GARDE
MISE EN GARDE : Ne pas boucler le
fil sous la borne 1 ou 2. Couper le fil
-
pour permettre la supervision des
connexions.
+
+
– 2 –
RA
1
3
+
+
2 –
RA
1
3
C0129-11FR
I56-9131FR-001
07/27/2018
