1

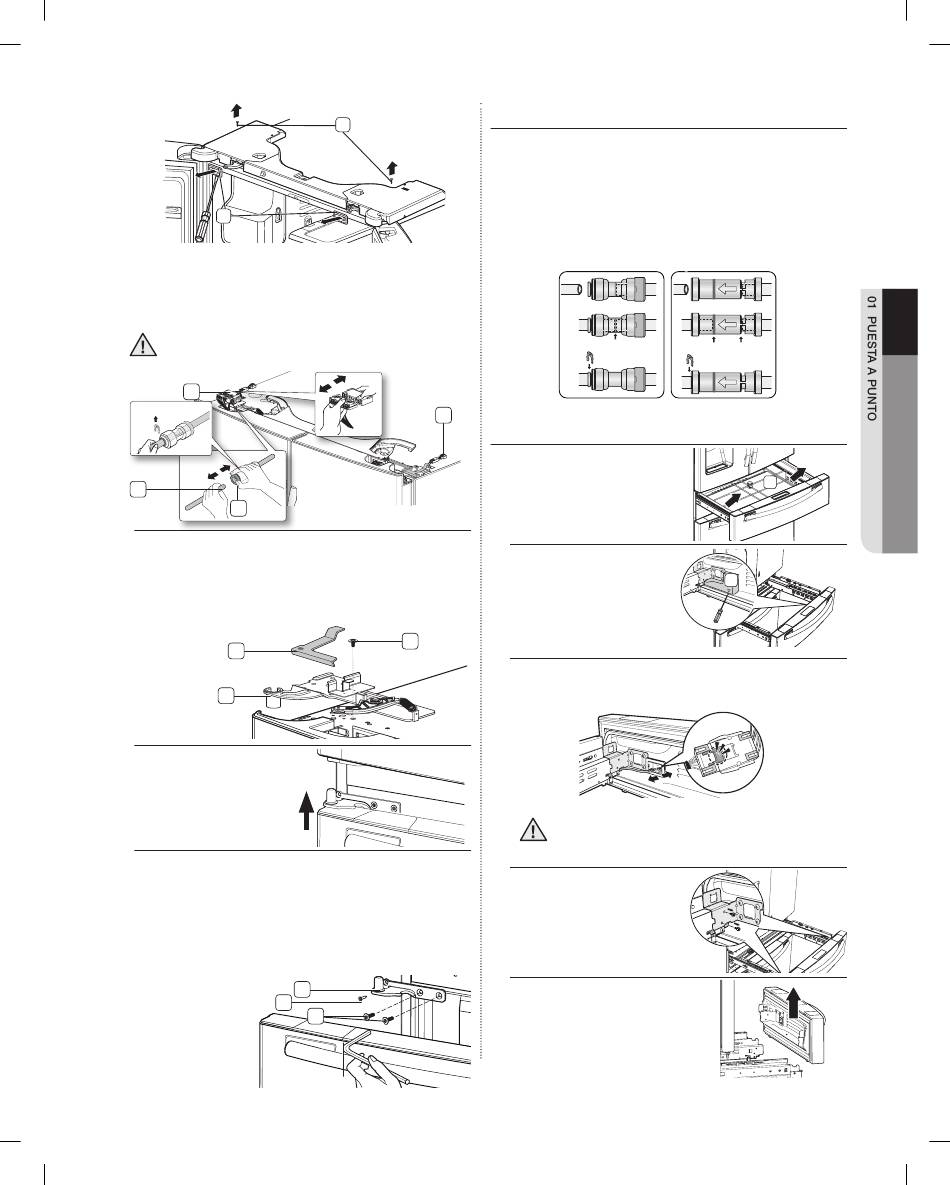

2. Desconecte un conector ( 3 ) de la puerta derecha y
uno ( 4 ) de la izquierda. Para retirar el acoplador del
agua de la bisagra gire y tire de él desde la bisagra.
Retire la tubería de agua ( 5 ) presionando la pieza
marcada ( 6 ) del acoplador de la tubería de agua.
Antes de retirar el tubo, quite la grapa roja del
acoplador, si está instalada.
PRECAUCIÓN
4
Grapa roja
(1/4")
5
6
3. Tire y retire la palanca de la bisagra ( 7 ) . Retire el tornillo
de conexión a tierra ( 8 ) conectado a las bisagras
superiores de las puertas izquierda y derecha con un
destornillador Philips (+). Retire las bisagras superiores
de las puertas izquierda y derecha ( 9 ).
7
9
4. Levante la puerta para
retirarla.
5. Retire el tornillo ( 10 ) conectado a las bisagras
inferiores de las puertas izquierda y derecha con
un destornillador Philips (+). Retire los 2 tornillos de
cabezal hexagonal ( 11 ) conectados a las bisagras
de las puertas izquierda y derecha con una llave Allen
(3/16"). Retire las bisagras inferiores de las puertas
izquierda y derecha ( 12 ).
DA68-02481A-10.indb 7
2
3
8
12
10
11
Llave Allen
REARMADO DE LAS PUERTAS DEL REFRIGERADOR
Para volver a colocar las puertas del refrigerador cuando este se
encuentra en su ubicación final, monte las piez as en orden inverso.
1. La tubería de agua debe estar totalmente insertada hasta
el centro del acoplador transparente (tipo A) o las marcas
de guía (Tipo B) para evitar fugas del dispensador.
2. Inserte la grapa en el conjunto y compruebe que
sujeta firmemente la tubería.
Tipo A
Centro del acoplador transparente
grapa A (1/4")
(6,35 mm)
DESARMADO DE LA PUERTA DEL CAJÓN FLEX
1. Retire el cajón Flex
Zone ( 1 ) levantándolo.
2. Retire la cubierta
( 2 ) con arnés con un
destornillador de punta
chata (-).
3. Presione las lengüetas de cierre y separe el
conector del cable.
Cuando lo rearme, asegúrese de conectar
el haz de cables.
PRECAUCIÓN Si no lo hace, el cajón Flex no funcionará.
4. Retire los 2 tornillos de
cabeza hexagonal de los
laterales con una llave de
tubo (10 mm)
5. Levante la puerta del cajón
Flex de los rieles.
Tipo B
Dispensador
Marcas de guía
grapa A (1/4")
(6,35 mm)
1
2
puesta a punto _7
