WATER CIRCUIT
GENERAL CHARACTERISTICS
CHA/ML/ST, CHA/ML/SSL/ST, CHA/ML/WP/ST and CHA/ML/WP/SSL/ST version
hydraulic circuits with AQUALOGIK technology.
Include: evaporator; work probe; antifreeze probe; flow switch; differential; manual air breather
valves; single Inverter pump; expansion chamber; load and discharge faucets; safety valve and
pressure gauge.

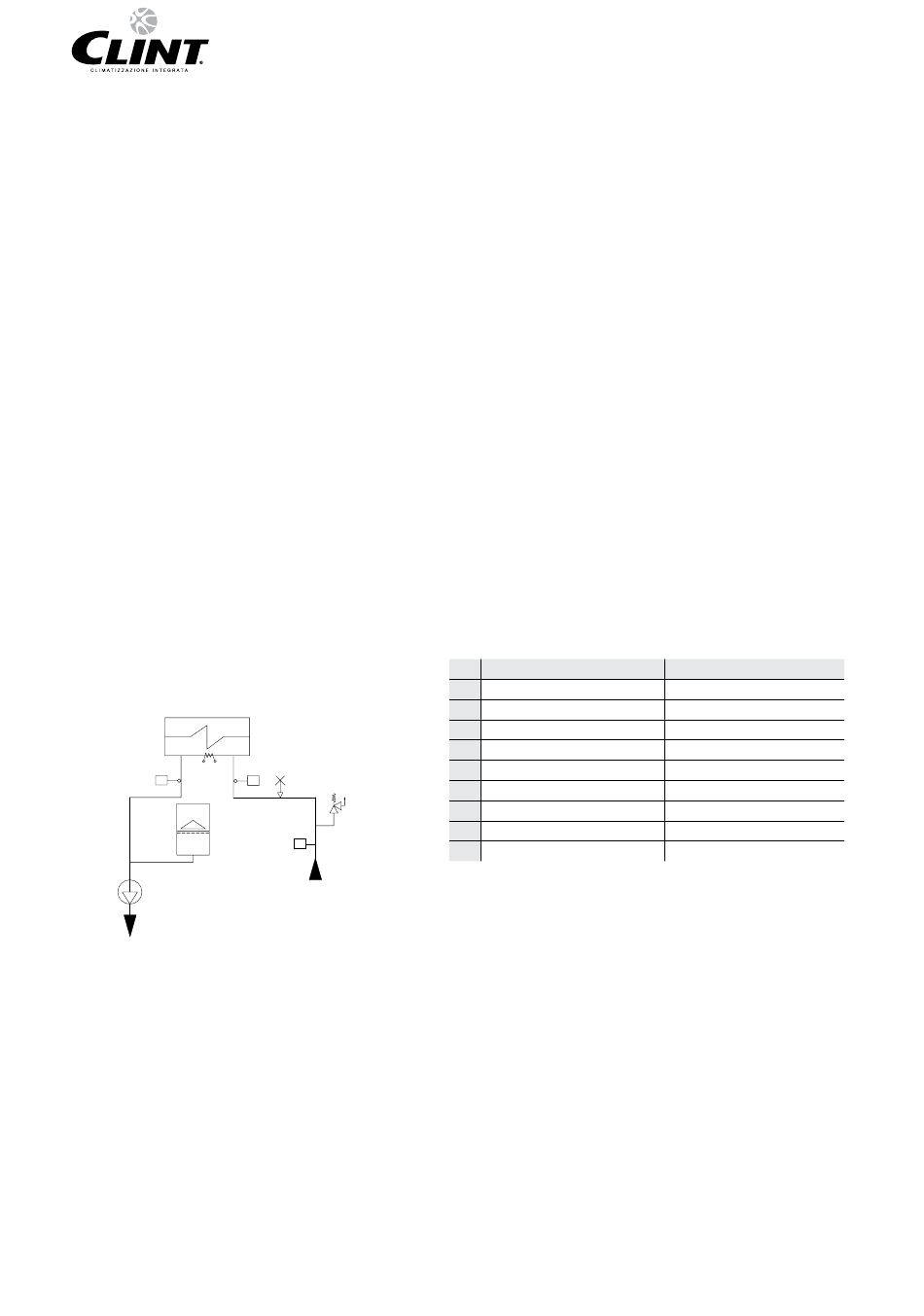

WATER CIRCUIT DIAGRAM
EW
ST2
T
VE
MPS
OUT
16
CHA/ML/ST 182-P÷302-P
RE
ST1
SFA
T
VSI
FL
IN
CIRCUITO IDRAULICO
CARATTERISTICHE GENERALI
Circuito idraulico versioni CHA/ML/ST, CHA/ML/SSL/ST, CHA/ML/WP/ST e CHA/
ML/WP/SSL/ST con tecnologia AQUALOGIK.
Include: evaporatore; sonda di lavoro; sonda antigelo; flussostato; valvole di sfiato aria manuale;
singola pompa Inverter; vaso d'espansione e valvola di sicurezza.
SCHEMA CIRCUITO IDRAULICO
dEsIGNATION
EW
Evaporator
fl
Flow switch
mPs Single circulating pump
RE
Evaporate heating element
sfA Air vent
sT1 Sensor for unit operation
sT2 Antifreeze sensor
VE
Expansion vessel
VsI
Safety valve (600 kPa)
dENOmINAZIONE
Evaporatore
Flussostato
Singola pompa di circolazione
Resistenza elettrica evaporatore
Sfiato aria
Sonda di lavoro
Sonda antigelo
Vaso d'espansione
Valvola di sicurezza (600 kPa)
