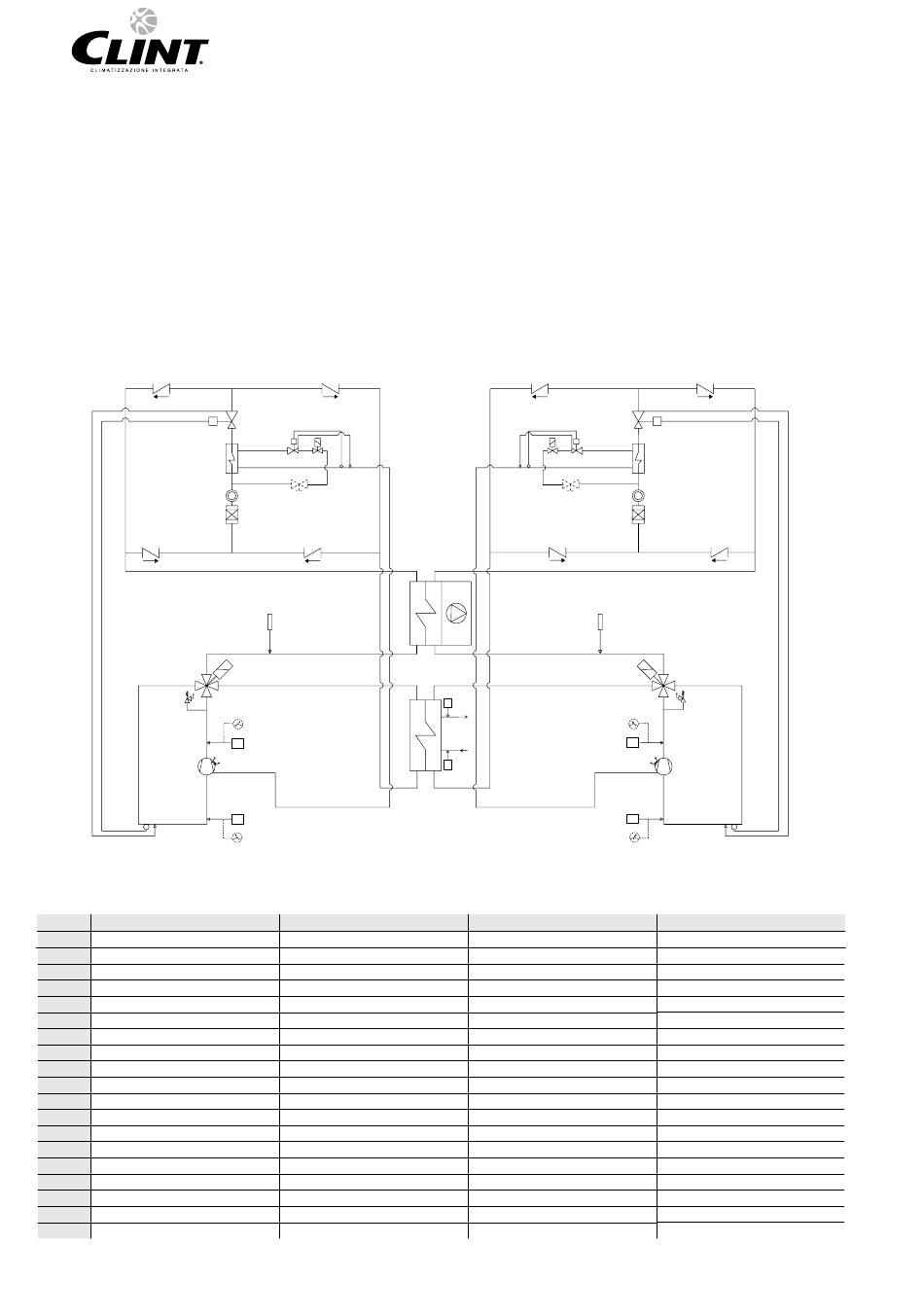

REFRIGERATION CIRCUIT DIAGRAM

HEAT PUMP UNIT
ESQUEMA DEL CIRCUITO FRIGORÍFICO
UNIDAD CON BOMBA DE CALOR
CV
SCE
CV
RCV
VDS
MC
dEsIGNATION
cEc
Finned coil
cV Check valve
ElE Electro valve (economizer)
fd
Filter-drier
mc Compressor
mHP High pressure gauge (accessory)
mlP Low pressure gauge (accessory)
mV Axial fans
Rc
Crank case heater
RcV 4-Way valve
scA Water cooled exchanger
scE
Heat exchanger (economizer)
sf Sight glass
sPH
High pressure switch
sPl Low pressure switch
TP Pressure transducer
Vds
Safety valve
VT Expansion valve
VTE Thermostatic valve (economizer)
14
CHA/ML/ST 182-P÷302-P
CV
VT
VTE ELE
SF
RF
FD
CV
CEC
TP
MHP
SCA
SPH
P>
RC
P< SPL
MLP
dENOmINAZIONE
Batteria alettata
Valvola di ritegno
Elettrovalvola (economizzatore)
Filtro disidratatore
Compressore
Manometro alta pressione (accessorio)
Manometro bassa pressione (accessorio)
Ventilatori assiali
Resistenza carter
Valvola a 4 vie
Scambiatore ad acqua
Scambiatore di calore (economizzatore)
Indicatore di liquido
Pressostato di alta pressione
Pressostato bassa pressione
Trasduttore di pressione
Valvola di sicurezza
Valvola termostatica
Valvola termostatica (economizzatore)

SCHEMA CIRCUITO FRIGORIFERO

UNITà A POMPA DI CALORE

SCHEMA DU CIRCUIT FRIGORIFIQUE

UNITÉ à POMPE à CHALEUR
CV
ELE VTE
SF
RF
FD
CV
MV
TP
T
MHP
SPH
T
SPL
MLP
dENOmINAcIóN
Batería con aletas
Válvula de retención
Electroválvula (economizador)
Filtro deshidratador
Compresor
Manómetro de alta presión (accesorio)
Manómetro de baja presión (accesorio)
Ventiladores axiales
Resistencia cárter
Válvula de 4 vías
Intercambiador de agua
Intercambiador de calor (economizador)
Indicador de líquido
Presostato de alta presión
Presostato de baja presión
Transductor de presión
Válvula de seguridad
Válvula termostática
Válvula termostática (economizador)
CV
VT
SCE
CV
RCV
VDS
P>
RC
MC
P<
dEscRIPTION
Batterie ailetée
Soupape de retenue
Électrovanne (économiseur)
Filtre deshydrateur
Compresseur
Manomètre de haute pression (accessoire)
Manomètre de basse pression (accessoire)
Ventilateurs axiaux
Résistence carter
Soupape d'inversion à 4 voies
Échangeur à eau
Echangeur de chaleur (économiseur)
Indicateur de liquide
Pressostat de haute pression
Pressostat de basse pression
Transducteur de press
Vanne securité
Détendeur
Soupape thermostatique (économiseur)
