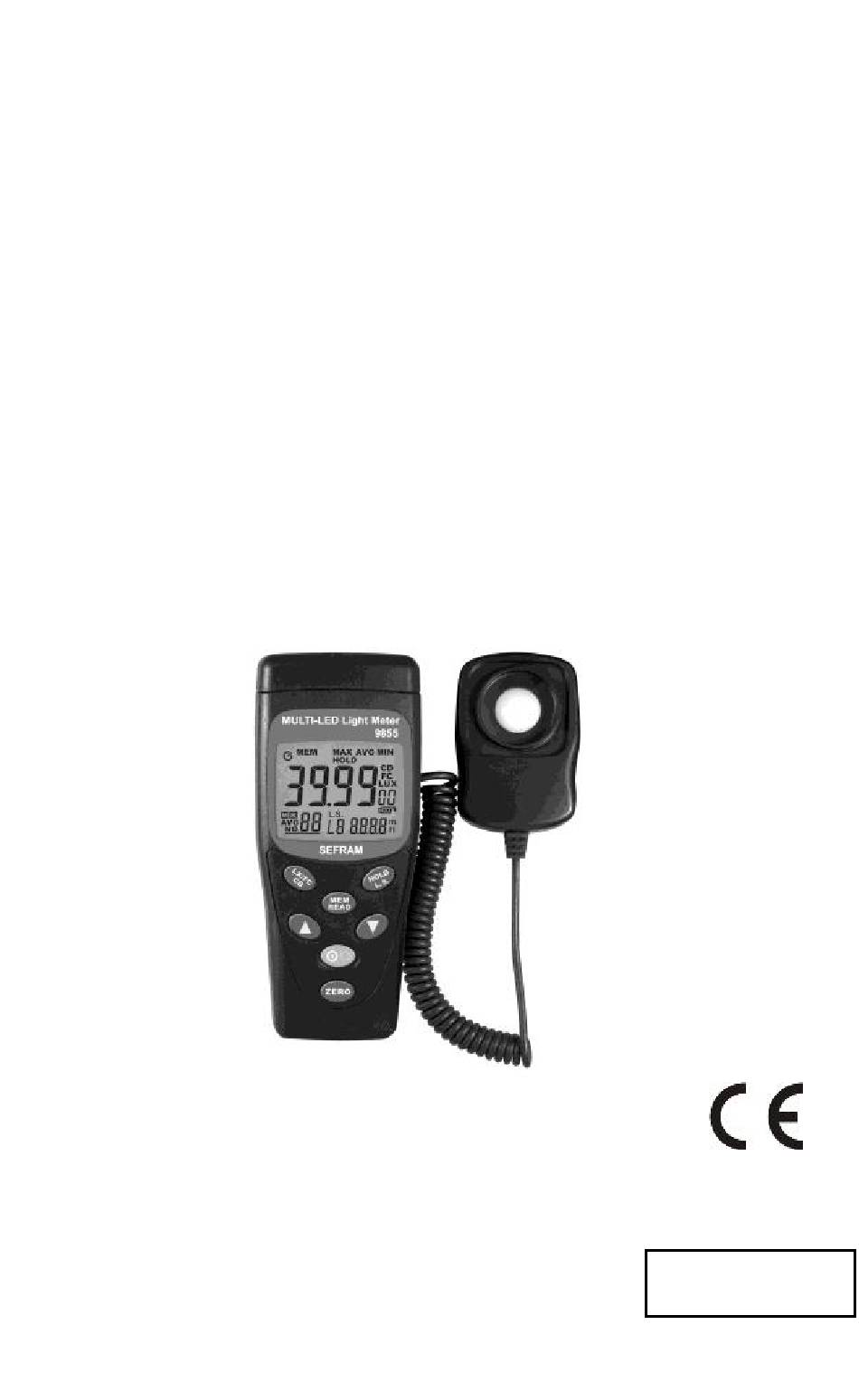

  • Page 1 SEFRAM 9855 Luxmètre numérique pour éclairage à Manuel de l’utilisateur M9855F00...

  • Page 2: Table Des Matières

    Table des matières 1. Description .............3 2. Prescription de sécurité ........3 3. Préface ............5 4. Caractéristiques..........7 5. Spécifications ..........9 6. Fonctionnement ..........10 7. Mesure d'Intensité Lumineuse ...... 17 8. Description de l’appareil ....... 19 9.Attention ............21 10.Remplacement de la pile ......22 11.

  • Page 3: Description

    1. DESCRIPTION Pour la mesure de l’intensité lumineuse des sources de type LED à lumière blanche ou les sources incandescentes. 2. PRESCRIPTION DE SÉCURITÉ MISE EN GARDE Soyez extrêmement prudent sur les prescriptions suivantes lorsque vous faites des mesures.  Ne pas faire fonctionner le luxmètre dans un environnement avec du gaz explosif , du gaz inflammable ou un...
  • Page 4 " s’affiche que le symbole " sur l’écran LCD.  Ne pas ouvrir le produit, ne pas toucher le circuit imprimé.  Environnement de fonctionnement : Utilisation à l’intérieur. Cet instrument a été conçu pour être utilisé dans un environnement avec un degré de pollution 2.

  • Page 5: Préface

    3. PRÉFACE Le flux de lumière reçue sur une unité de surface éclairée est mieux connu sous le nom d’éclairage. Dans le système d’unité SI (en Europe) on le connait également sous le nom de lumen (Lm).. Sa formule abrégée est écrite comme suit: 1 Fc=1 Lm/ft, de la même manière Un lumen est l'intensité...
  • Page 6 1 LUX=0.09290 FC, L'intensité lumineuse flux lumineux émis par unité d'angle solide dans une direction donnée. Elle se mesure en CANDELA. (Cd) Le SEFRAM 9855 permet la mesure d’éclairement en Lux et fc ainsi que les mesures d’intensité lumineuse. FR-6...

  • Page 7: Caractéristiques

    4. CARACTÉRISTIQUES  Indication de dépassement : l’écran LCD affichera "OL" sur le coin supérieur gauche.  Indication d’usure de pile " ".  Cadence de mesure: 2.5 fois par seconde.  Réponse spectrale proche de la courbe CIE.  Correction de l’incidence. ...
  • Page 8  Ajustement du zéro.  Arrêt automatique (debrayable)  Gammes automatiques FR-8...

  • Page 9: Spécifications

    5. SPÉCIFICATIONS Affichage 4000 points, affichage maximum de 3 999 Capteur Photodiode silicium et filtre Gamme de 40,400,4000, mesure 40000,400000 Lux 40,400,4000,40000 Footcandle Précision ±3% (Calibré avec une lampe à incandescence de température 2856°K) 6% pour les autres sources de lumière visible ○...

  • Page 10: Fonctionnement

    pile alcaline) Dimensions Luxmètre : 38 x 55 x 130 mm Capteur : 25 x 55 x 80 Poids 250 g (pile incluse) Manuel d’utilisateur, Accessoires housse de transport, pile Longueur du câble du capteur: Approximativement 1.5m 6. FONCTIONNEMENT 1. Appuyer sur la touche " "...
  • Page 11 3. Choisir l’unité “LUX” ou “FC”. 4. Si vous voulez garder la valeur affichée sur l'écran LCD de manière permanente après le test, appuyer sur la touche " ". 5. Après avoir effectué le test, remettre le capuchon protecteur pour protéger le filtre et le capteur.
  • Page 12 l'écran. S’assurer qu'il est fixé au capteur .  MAX / AVG (MOYENNE) / Appuyer la touche " " pour maintenir à l’affichage les valeurs maximum, moyenne et minimum des données mesurées. Appuyer sur la " pendant plus d’1 touche " seconde pour désactiver cette fonction.
  • Page 13 lumineuse fonctions 1 ~ 9 , chaque source lumineuse définit des paramètres de correction, (réglage par défaut à 1.000). Les paramètres de calibration peuvent être ajustés dans une plage de 0.001 à 1.999, quand vous appuyez la touche “L.S” pendant plus d’1 seconde, le LCD “L.S.”...
  • Page 14 350.0x0.996 = 348.6, pour sauvegarder la configuration, appuyer sur la touche " " pendant plus de 1 seconde.  L.S. (Source lumineuse) facteur L1 → LED lumière blanche du jour : 0.99. L2~L9 → Valeur par défaut standard de la source lumineuse A : 1.00.
  • Page 15 annuler ou pour rétablir de l'arrêt automatique. La fonction d’arrêt automatique est activée si le symbole " " s’affiche sur l'écran.  MEM (MEMORY Mémoire) Appuyer sur la touche “ ” pendant une seconde pour stocker les données, l'écran LCD affichera le “M” et “NO. 01~NO.99”.
  • Page 16 afficher les valeurs stockées, l’écran LCD affichera le “M et NO. 01 ~ NO. 99”, appuyer sur les touches “ ” ou “ ” pour passer en revue toutes les valeurs stockées, par exemple, NO. 1 → NO. 2 jusqu'à NO. 99. Si les données stockées sont les valeurs moyennes “AVG”, l'écran affichera le symbole...

  • Page 17: Mesure D'intensité Lumineuse

    “ ”, alors l'écran affichera "CLr", ce qui signifie que les données mémorisées sont effacées. 7. MESURE D'INTENSITÉ LUMINEUSE 1. Appuyer sur la touche “ ” pour allumer ou éteindre le luxmètre. 2. Enlever le capuchon protecteur du capteur et placer le capteur de manière perpendiculaire à...
  • Page 18 niveau de base de mesure. 7. Appuyer sur la touche “ ” pendant moins d’1 seconde. 8. Lire l'affichage. 9. Appuyer sur la touche pour plus d’1 seconde pour désactiver cette fonction.  L'intensité lumineuse est calculée en utilisant la formule suivante : Intensité...

  • Page 19: Description De L'appareil

    8. DESCRIPTION DE L’APPAREIL 1. Affichage (LCD). 2. Touche “Lux / Fc / CD” 3. Touche “MEM / READ”. 4. Touche “MAX / AVG / MIN” et touche d’incrémentation. 5. Touche “Power ON / OFF” et pour désactiver l’arrêt automatique. 6.
  • Page 20  Spectre relatif (Sensibilité) L'écart des normes comparatives pour la luminosité est déterminé par la norme JIS C 1609-1993. Longueur d'ondes de sensibilité maximale : 550 nm Typ. Ta=23°C FR-20...

  • Page 21: Attention

    Longeur d’onde (nm) ＊CIE : courbe de réponse spectrale 9.ATTENTION  Les mesures prennent en compte une source lumineuse ponctuelle dont les rayons sont perpendiculaire au plan qui tengente la sphère (0 degré) du capteur lumineux. FR-21...

  • Page 22: Remplacement De La Pile

     Quand le luxmètre n'est pas en cours d’utilisation, remettre le capuchon protecteur du capteur lumineux afin d’éviter l’usure de la photodiode.  Quand le luxmètre n'est pas utilisé pendant une longue période, retirer les piles. Eviter de le conserver dans un endroit à...

  • Page 23: Fin De Vie Et Recyclage Du Produit

    11. FIN DE VIE ET RECYCLAGE DU PRODUIT Mise en garde : ce symbole indique que ce produit et ses accessoires contiennent des circuits et des composants électroniques. Ne pas les jeter dans les ordures ménagères. Il doivent être recyclés. FR-23...
