SEFRAM 9610
SEFRAM 9615
POWER METER
ENERGIMETRE DOMESTIQUE
Manuel d'utilisation
INSTRUCTION MANUAL

Publicité

Table des Matières
loading

Manuels Connexes pour SEFRAM 9610

Sommaire des Matières pour SEFRAM 9610

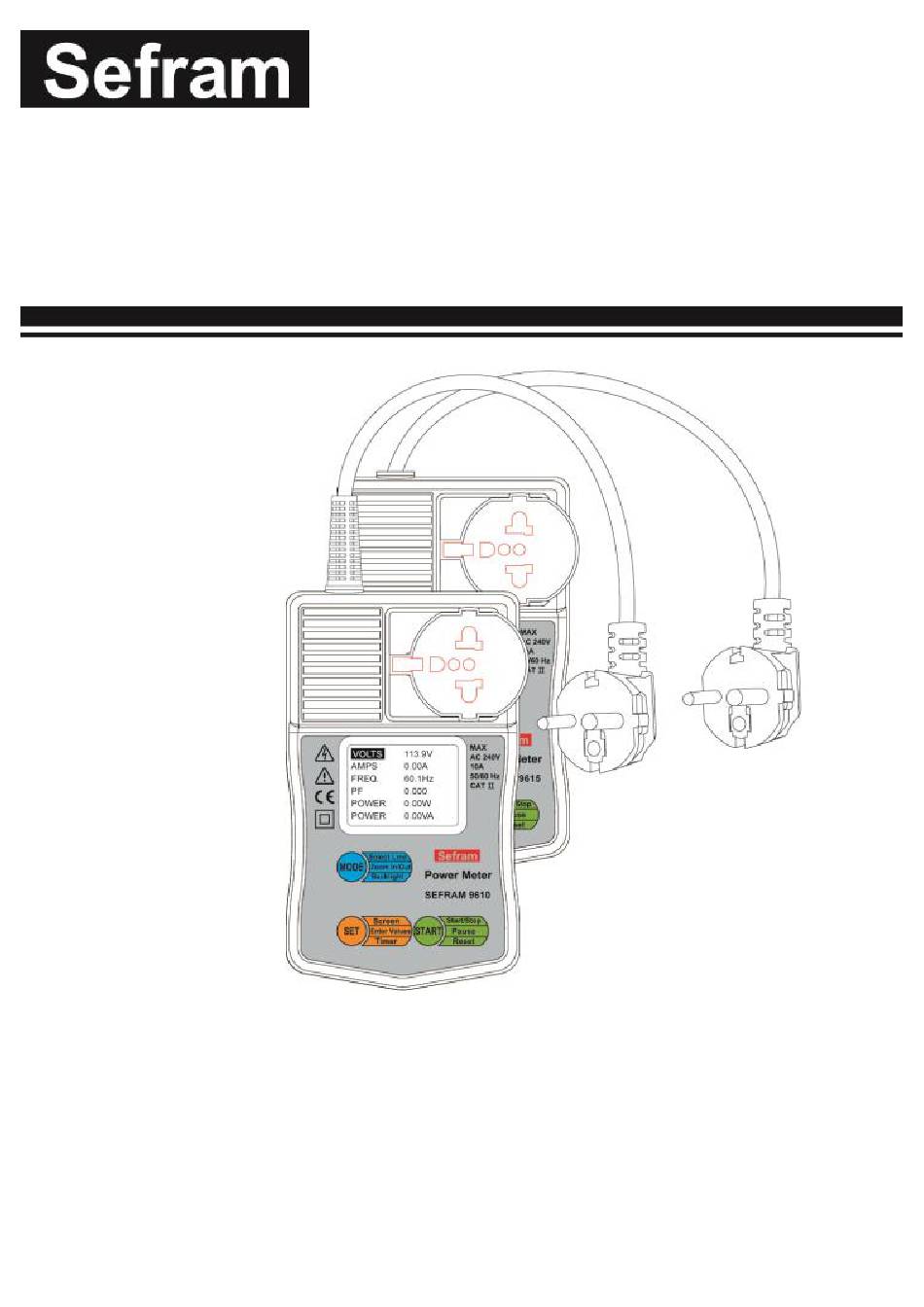

  • Page 1 SEFRAM 9610 SEFRAM 9615 POWER METER ENERGIMETRE DOMESTIQUE Manuel d’utilisation INSTRUCTION MANUAL...

  • Page 2: Table Des Matières

    INDEX PAGE 1. Introduction......... 2. Prescriptions de sécurité....3. Caractéristiques......... 4. Spécifications........5. Face avant......... 6. Mise en oeuvre........6-1. Les différentes fonctions..........6-2. Les différents affichages....6-3. Coupure d’alimentation & surcharges........7. Entretien..........

  • Page 3: Introduction

    1. INTRODUCTION NOTE Cet appareil a été conçu selon les normes CE, en particulier la norme IEC/EN 61010-1. Il est important de respecter les prescriptions de sécurité de ce manuel. ATTENTION Lire et comprendre les "Prescriptions de sécurité" (page suivante) avant d’utiliser l’appareil. Les catégories d’installation sont définies comme: CAT IV –...

  • Page 4: Prescriptions De Sécurité

    7. Ne pas soumettre votre appareil à des chocs qui pourraient endommager l’électronique 8. Le courant maximum est de 10A AC (SEFRAM9610) Et 15A AC (SEFRAM 9615) 9. Conditions d’environnement : (1) Utilisation à l’intérieur sous 100V~240V AC. (2) Catégorie d’installation : II (3) Degré...

  • Page 5: Caractéristiques

    10. Les symboles suivant sont utilisés sur l’appareil ou dans ce manuel : Double isolement ou isolement renforcé. Danger ! Risque de choc électrique. Attention ! Se référer au manuel Tension ou courant alternatif 3. Caractéristiques 1. Tension d’utilisation : 100~240 Vac. 2.
  • Page 6 Gamme Unité Précision 9610 9615 Tension AC 100-240 V eff. ±1% Courant AC A eff. ±1% P active 0-2500 0-3750 ±1% P apparente 0-2500 0-3750 ±1% Watt Facteur de ━━━━━━━━ 0.001-1 puissance V eff. * Aeff. Fréquence 45-65 ±1% €...

  • Page 7: Face Avant

    5. Face avant (1) Cordon secteur (5) Afficheur LCD (2) Touche MODE (6) Prise universelle (3) Touche SET (7) Prise secteur...

  • Page 8: Mise En Oeuvre

    2. Vous devez vous assurer avant toute mesure que la consommation de votre appareil à tester est compatible avec le SEFRAM 9610 3. Branchez le SEFRAM 9610 à une prise secteur et allumez l’appareil à tester. 4. L’écran de votre SEFRAM 9610 indique les paramètres...

  • Page 9: Les Différentes Fonctions

    6-1. Les différentes fonctions Touche SET : Appuyez sur SET pour faire défiler les différents affichages qui sont : Coût, Energie, Mesures électriques et durée de mesure. Chaque écran (à l’exception de celui de durée de mesure) indique valeurs plusieurs lignes d’affichage.
  • Page 10 Touche MODE: Cette touche permet de naviguer dans les écrans de mesure. Le curseur est indiqué en couleur inversée Si vous maintenez la touche mode enfoncée, vous passez en mode zoom (gros caractères), permettant une lecture plus facile. De nouveaux appuis sur mode permettent de faire défiler les paramètres ou grandeurs mesurées.
  • Page 11 long sur mode repasse l’affichage en multi-lignes (petit caractères). Un appui sur SET repasse en affichage multi lignes et change de grandeur affichée.. Touche START : Un appui long sur la touche Start permet d’effacer les données avec une demande de confirmation Oui/Non ? Appuyez sur SET pour effacer toutes les données, appuyez sur START pour...
  • Page 12 Un appui bref sur START (quel que soit l’écran), le symbole " " apparait dans l’angle supérieur droit, ce qui signifie que l’enregistrement et le calcul sont arrêtés (pause). Un nouvel appui sur Start permet de reprendre l’enregistrement et le calcul. Le symbole " "...
  • Page 13 Ecran COUT: Lorsque vous êtes dans l’écran COUT, vous pouvez définir le coût de l’énergie en appuyant longuement sur SET. L’affichage sera alors : Définir coût.. Appuyez sur MODE pour modifier le digit qui clignote (0-9), appuyez sur START pour passer au digit suivant et changer l’unité (euro/kWh...
  • Page 14 ou cents/kWh). Pour confirmer les valeurs entrées, appuyez sur SET. 6-3. Coupure d’alimentation & surcharge Paramétrage de l’affichage: Lorsque vous êtes sur l’écran temporel (durée, temps restant), en maintenant appuyé SET vous définissez la durée d’enregistrement. En maintenant appuyé SET lors de la validation, vous accédez au paramétrage des affichages : il est possible de choisir ce que vous souhaitez voir affiché...

  • Page 15: Coupure D'alimentation

    Pour effacer, appuyez sur START pour confirmer l’effacement. Surcharge Lorsque le courant dépasse 10A (SEFRAM 9610) ou 15A (SEFRAM 9615), l’affichage indiquera "Attention! Surcharge". Débranchez le dispositif à l’origine de la surcharge très rapidement pour éviter d’endommager votre...

  • Page 16: Entretien

    Ne jamais utiliser de solvants. Assurez-vous de toujours maintenir le câble d’alimentation en parfait état (absence de craquelures). En cas de doute ou de panne, contactez votre distributeur. SEFRAM 32, rue E. MARTEL BP 55 F42009 – SAINT-ETIENNE Cedex 2 Tel : 0825 56 50 50 (0,15€/mn)
