Utilisation conforme
- Motorisation à chaîne pour l'ouverture et la
fermeture électromotorisées de fenêtres à
ouverture à la française jusqu'à 65°
- Tension de service 24 Vcc
- D'aprés VdS la charge maximale par chaine en
poussée = 600 mm
- Intégrable dans les ouvertures de systèmes
d'extraction de fumées, D+H Euro-RWA
selon DIN EN 12101-2, et utilisable pour la
ventilation quotidenne de pièces
- Uniquement pour montage à l'intérieur
Consignes de sécurité
Tension de service 24 Vcc !
Ne pas raccorder directement au secteur!
- Seul un électricien qualifié est autorisé à
procéder au raccordement
- Risque d'écrasement des doigts dans la zone
accessible par les mains
- Tenir les personnes à l'écart de la zone de
mouvement de la motorisation
- Tenir les enfants à l'écart de la commande
- Respecter le diagramme de chaîne!
- Uniquement pour montage à l'intérieur
- Uniquement pour montage à l'intérieur.
Dans le cas de risques liés à la pluie, utiliser
un détecteur de pluie
- Ce produit ne peut paas être utilisé dans les
bouchons fournis avec les kits de consoles
- Uniquement utiliser des pièces d'origine D+H
non modifiées
- Observer les instructions de montage du kit de
console
Beiliegenden roten Sicherheitszettel beachten!
Informations sur le montage
Monter les motorisations de
manière à éviter toute contrainte
mécanique. Ceci permet de
répartir les charges de manière
plus uniforme entre toutes les
motorisations.
Agora-Sodesi 56400 Auray Tel : 02.97.55.47.95 Fax : 02.97.55.28.20 Email :
Caractérisiques
- Électronique de synchronisation pilotée par
microprocesseur BSY+ pour un fonctionnement
synchronisé sûr et précis
- Programmation individuelle à l'aide du logiciel
SW-BSY+
- Fonction EFC-Highspeed
(fonctionnement rapide en ouverture)
- Système de sécurité anti-coincement sur l'arête
de fermeture principale
- Relâchement de la contrainte sur joints après la
fermeture

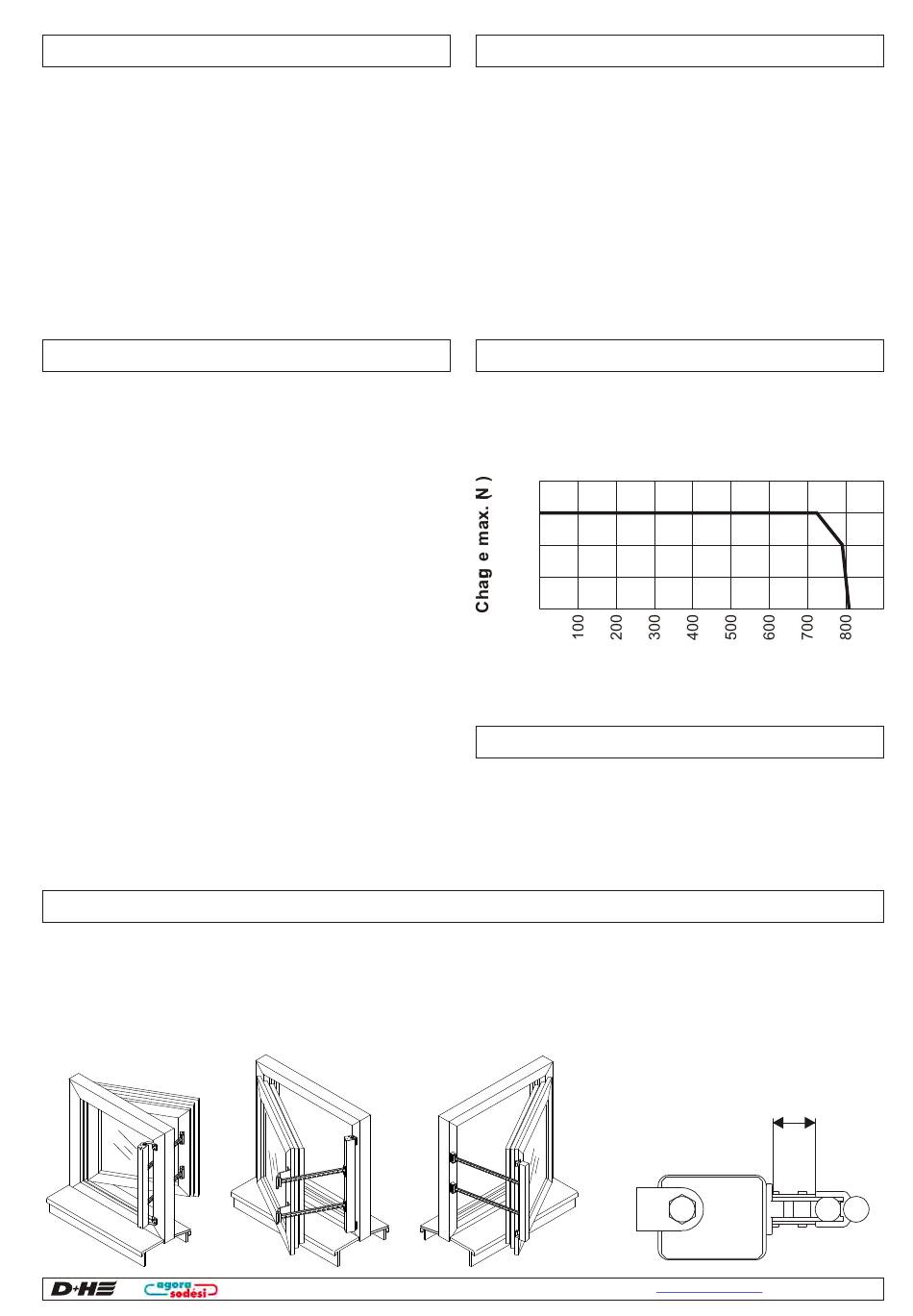

Charge de pression
Respecter la charge de pression de la chaîne!
La charge de pression maximale par chaîn ne
correspond pas automatiquement à la force de
pression maximale de la motorisation!
400
300
200
100
0
Etendue de livraison
Motorisation avec câble silicone de 2,5 m. En
fonction du type de fenêtre, avec différentes kits de
console.
Si la cote X est supérieure ou
égale à 23 mm au terme du
montage, il faudra procéder à
une remise à zéro avec le
logiciel SW-BSY+. Les plages
de fermeture se décalent de
manière relative par rapport à
chaque nouveau point zéro.
≥ 23 mm ?
Course (mm)
X
