AVERTISSEMENT
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée
à la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
4.
Connecter le conducteur de liaison à la terre vert (ou
nu) du câble d'alimentation du domicile à la vis verte
de liaison à la terre dans la boîte de connexion et bien
serrer.
.
Installer le couvercle du boîtier de connexion.
.
Installez le 50W max lampe halogène. Voir
"Remplacement de lampe halogène" dans le "Entretien
de la hotte" section.
.
Reconnecter la source de courant électrique.
Achever l'installation
1.
Remplacer les panneaux inférieurs
.
Réinstaller le filtre à graisse s'il a été retiré. Voir la
section "Entretien de la hotte".
.
Contrôler le fonctionnement du ventilateur de la hotte
et de la lampe. Voir la section "Utilisation de la hotte".
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s'est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter
les connexions du câblage.
REMARQUE
Pour pouvoir tirer le plus grand parti de la nou-
velle hotte de cuisinière, lire la section
"Utilisation de la hotte".
INSTALLATION DE LA HOTTE
(Installation sans décharge à
l'extérieur [recyclage])
1.
Soulever la hotte sous le placard et déterminer sa
position d'installation finale en la centrant sous le
placard. Sur la face inférieure du placard, marquer
l'emplacement des 4 trous de montage sur la hotte
(Voir les dimensions à la page 22). Placer la hotte à
part sur une surface couverte.

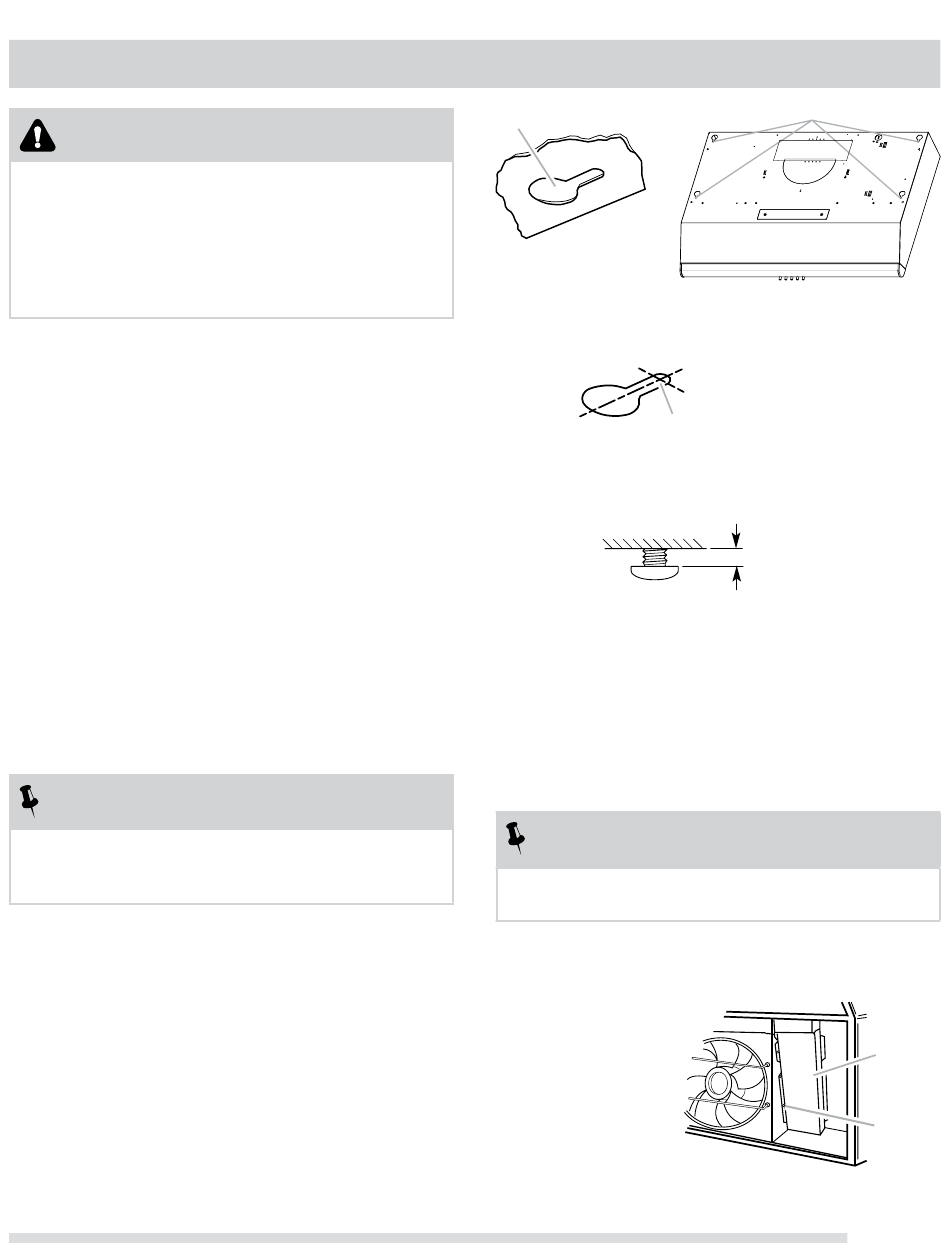

INSTALLATION DE LA HOTTE
A
A. Découpe en trou
de serrure
.
À l'aide d'un foret de ⅛" (3 mm), percer 4 avant
trous tel qu'illustré.
REMARQUE: Faire des trous sur la zone mince de la fente.
A
.
Installer les 4 vis de montage .45 x 1.3 cm dans les
trous. Laisser un espace d'environ de
entre les têtes des vis et le placard pour faire glisser la
hotte et la mettre en place.
Installation du cordon d'alimentation
1.
Pour les installations à raccordement direct, acheminer
le câble d'alimentation du domicile selon les
prescriptions du Code national de l'électricité ou des
normes CSA et des codes et règlements locaux. La
longueur du câblage depuis le tableau de distribution
(avec fusibles ou disjoncteurs) doit être suffisante pour
réaliser facilement le raccordement dans le boîtier de
connexion de la hotte.
REMARQUE
Ne pas mettre le système sous tension avant
d'avoir complètement terminé l'installation.
.
Ôter la vis du couvercle du boîtier de connexion. Retirer
le couvercle du boîtier de connexion et le mettre de côté.
A. Couvercle du boîtier
de connexion
B. Vis
A
A. Perçage d'un avant-trou
¼" (6.4 mm)
¼"
(6.4 mm)
A
B
9
