DIRIS A-30/A-41 - RS485 - PROFIBUS® DP
OPÉRATIONS PRÉALABLES
Pour la sécurité du personnel et du matériel, il est
impératif de bien s'imprégner du contenu de cette
notice avant la mise en service�
Au moment de la réception du colis il est nécessaire
devérifierlespointssuivants:
•l'étatdel'emballage,
• l eproduitn'apaseudedommagependantletransport,
INFORMATIONS GÉNÉRALES
Fonctions
Le module option Communication doit être asso-
cié aux DIRIS A-30/A-41 (réf� 48250402, 48250403
48250404, 48250405, 48250406) met à disposi-
tion une liaison série RS485 (Sub D-9) en proto-
cole PROFIBUS ® DP qui permet l'exploitation du
DIRIS A-30/A-41 à partir d'un PC ou d'un API�

Recommandations :

Il est nécessaire d'utiliser un câble certifié PROFIBUS.
FR
4
• la référence de l'appareil est conforme à votre com-
mande,
•l'emballagecomprendleproduit
• un CD-Rom�
Généralités

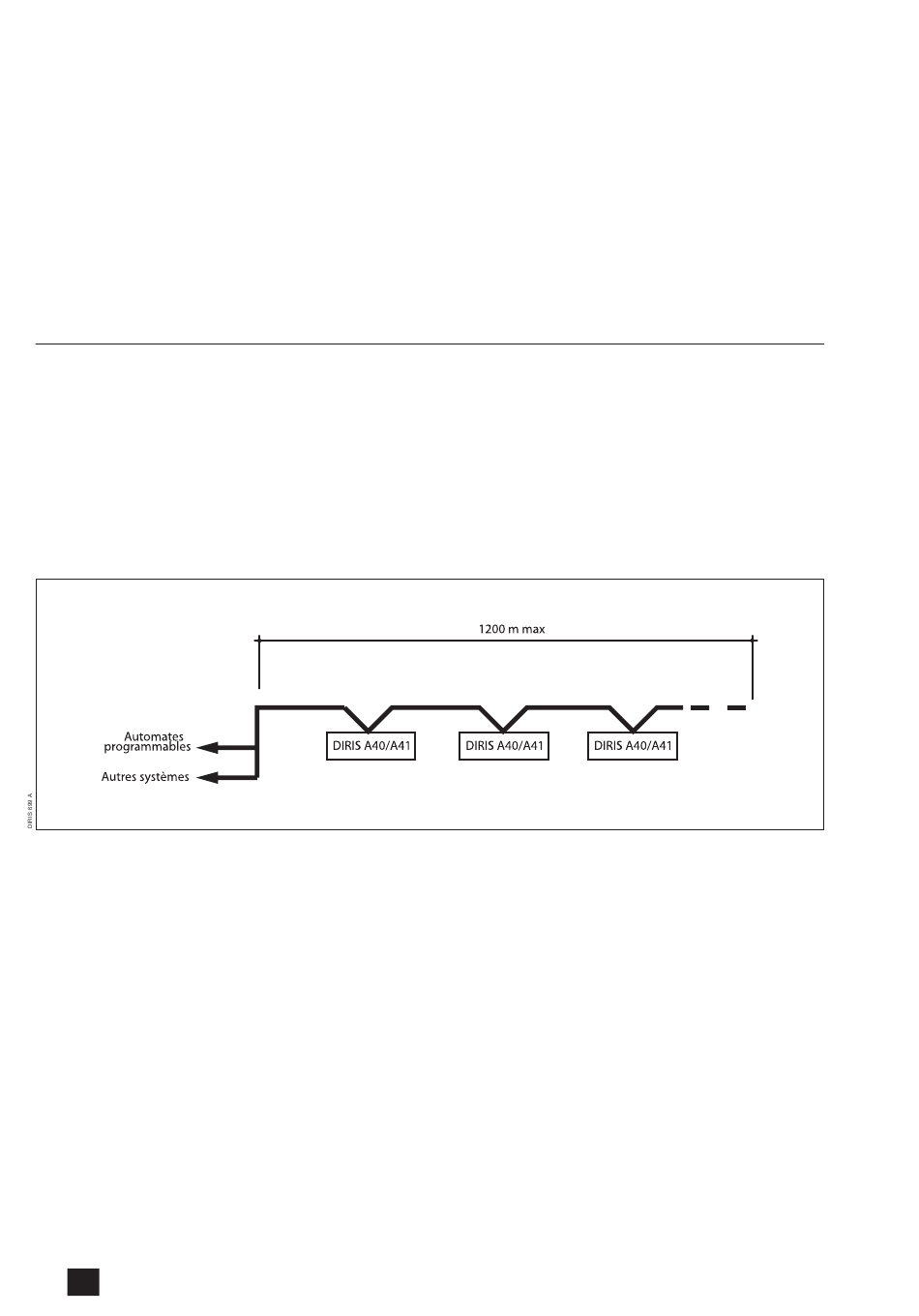

  D ansuneconfigurationstandard,uneliaisonRS485
permet de mettre en relation 1 à 32 DIRIS A-30/A-41
avec un 1 à 32 équipements à partir du protocole
PROFIBUS ® -DP� La vitesse de communication maxi-
mum est de 12 Mbauds sur 100 m�
Cettedistancepeutêtreaugmentéesilavitesseest
réduite (norme : EN50170)�
Nota :
Aux 2 extrémités de la liaison, il est indispensable de
fixer une terminaison active qui se trouve soit sur le
module RS485 (se fixe en mettant les 2 switchs sur
ON), soit directement sur le connecteur PROFIBUS-
DP (Sub D-9).
DIRIS A-30/A-41 - 536182C - SOCOMEC
