B
EDIENING VAN DE DIGITALE CONTROLLER
De bediening van de RKHB*-unit gebeurt via de digitale controller.
VOORZICHTIG
Zorg ervoor dat de digitale controller niet nat wordt. Dit kan
kortsluiting of brand veroorzaken.
Druk nooit op de knoppen van de digitale controller met
een hard, scherp voorwerp. De digitale controller kan
daardoor beschadigd worden.
Inspecteer of repareer de afstandsbediening nooit zelf,
maar laat dit over aan een bevoegd servicepersoon.
Eigenschappen en functies
De digitale controller is een ultramoderne controller waarmee u alle
functies van uw installatie kunt bedienen. Hij is geschikt voor de
bediening van een verwarmings-/koelinstallatie en van een installatie
voor alleen verwarmen.
Beide installaties zijn verkrijgbaar in meerdere versies die variëren
inzake capaciteit, elektrische voeding en geïnstalleerde apparatuur
(met een optionele tank voor warm water voor huishoudelijk gebruik
met een boosterverwarming).
■
De beschrijvingen in deze handleiding voor een
specifieke installatie of die afhangen van de
geïnstalleerde apparatuur worden aangegeven met
een asterisk (*).
■
Het is mogelijk dat sommige van de in deze
handleiding beschreven functies niet beschikbaar zijn.
Raadpleeg uw monteur of uw plaatselijke verdeler
voor meer informatie over gebruikerstoegang.
Basisfuncties van de controller
De basisfuncties van de controller zijn:
■
De unit in-/uitschakelen.
■
Omschakeling werkingsstand:
-
verwarmen van ruimten (zie pagina 5),
-
koelen van ruimten (zie pagina 5) (*),
-
verwarmen van water voor huishoudelijk gebruik (zie
pagina 5) (*).
■
Selectie van mogelijkheden:
-
geluidsarme stand (zie pagina 5),
-
weersafhankelijke besturing (zie pagina 6).
■
Regeling temperatuurinstelpunt (raadpleeg pagina 6).
(*) De functies 'koelen van ruimten' en 'verwarmen van
water voor huishoudelijk gebruik' kunnen alleen worden
geselecteerd wanneer de overeenkomstige apparatuur is
geïnstalleerd.
De digitale controller kan stroomonderbrekingen tot 2 uur doorstaan.
Wanneer automatisch herstarten is geactiveerd (zie "Lokale
instellingen" op pagina 11), kan de voeding 2 uur worden onder-
broken zonder tussenkomst van de gebruiker (bijv. voeding met kWh-
voordeeltarief).
Klokfunctie
De klokfuncties zijn:
■
24-uurs realtime-klok.
■
Indicator dag van de week.
Weektimerfunctie
Met behulp van de weektimerfunctie kan de gebruiker de werking van
de installatie instellen volgens een dag- of een weekprogramma.
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem en opties
4PW54225-1

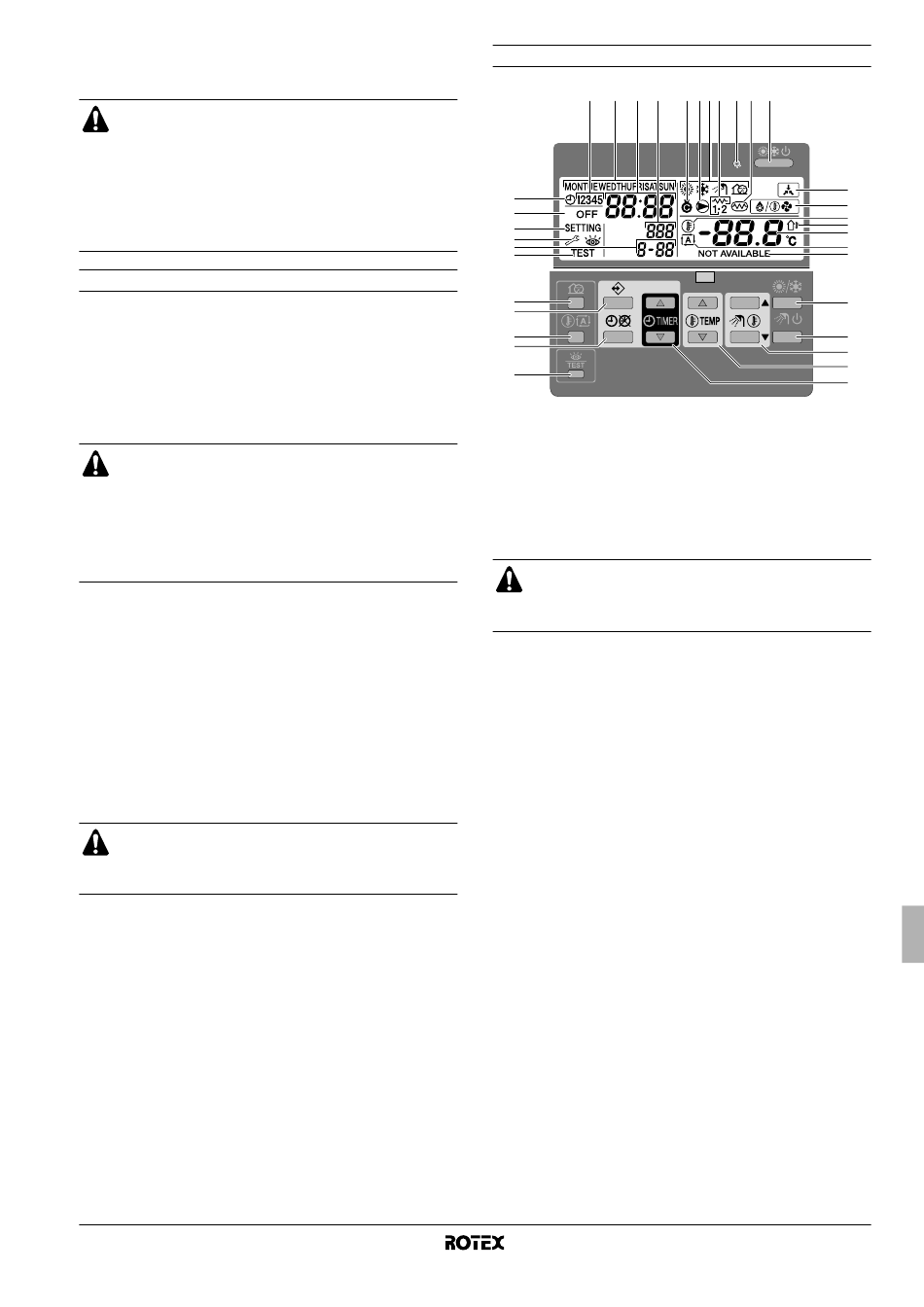

Naam en functie van knoppen en symbolen
8
5
6
24
7
9
12
10
23
22
34
29
27
30
28
1.
VERWARMEN/KOELEN AAN/UIT-KNOP
De AAN/UIT-knop start of stopt de verwarm- of koelfunctie van
de unit.
Wanneer de unit op een externe kamerthermostaat is
aangesloten, werkt deze knop niet en verschijnt het symbool
Door te dikwijls achtereenvolgens op de AAN/UIT-knop te
drukken kan een storing in het systeem ontstaan (maximaal
20 keer per uur).
De
y
-knop heeft geen invloed op de verwarming van
water voor huishoudelijk gebruik. De verwarming van water
voor huishoudelijk gebruik kan alleen met de
worden in- en uitgeschakeld.
2.
BEDRIJFS-LED
0
De bedrijfs-LED brandt tijdens het verwarmen of koelen van
ruimten. De LED knippert wanneer zich een storing voordoet.
Wanneer de LED niet brandt, is het verwarmen of koelen van
ruimten niet actief terwijl de andere werkingsstanden nog wel
actief kunnen zijn.
3.
SYMBOLEN WERKINGSSTAND(EN)
Deze symbolen geven de actuele werkingsstand(en) aan:
verwarmen van ruimten (
h
), koelen van ruimten (
van water voor huishoudelijk gebruik (
(
s
). Binnen bepaalde beperkingen kunnen verschillende
standen worden gecombineerd, bijv. verwarmen van ruimten en
van water voor huishoudelijk gebruik. De overeenkomstige
symbolen voor de stand worden dan tegelijk weergegeven.
Bij een installatie met alleen verwarmen wordt het symbool
nooit weergegeven.
Als de tank voor warm water voor huishoudelijk gebruik niet
geïnstalleerd is, wordt het symbool
4.
SYMBOOL EXTERNE BESTURING
Dit symbool geeft aan dat uw installatie door de kamer-
thermostaat (optie) met een hogere prioriteit wordt bestuurd.
Deze externe kamerthermostaat kan het verwarmen/koelen van
ruimten starten en stoppen en de werkingsstand veranderen
(verwarmen/koelen).
Wanneer de externe kamerthermostaat met een hogere
prioriteit is aangesloten, werkt de weektimer voor verwarmen en
koelen van ruimten niet.
Wanneer het signaal van het kWh-voordeeltarief wordt gestuurd,
knippert de aanduiding van gecentraliseerde besturing
aan te geven dat het kWh-voordeeltarief actief is.
5.
DAG VAN DE WEEK-INDICATOR
Deze indicator geeft de huidige weekdag weer.
De indicator geeft de ingestelde dag weer wanneer u de
weektimer raadpleegt of programmeert.
15
18
3
16
2
17
1
4
14
21
19
11
20
13
25
26
33
32
31
y
e
v
-knop
hcws
c
), verwarmen
w
) of geluidsarme stand
w
nooit weergegeven.
e
e
om
1234567
Gebruiksaanwijzing
.
