Description fonctionnelle des composants du panneau.
1
: commutateur de sélections.
2
: bouton de marche actif seulement avec (1) en position commande manuel.
3
: bouton d'arrêt
4
:poussoir +/- de sélection des mesures
5
: bouton SILENT/RESET, 1ere commande= alarme silencieux , 2eme commande = on rétablissement de
fonctions et élimination d'alarme.
6
: display aux trois chiffres de toutes les mesures des paramétres selectionnè.
7
: led qu'ils indiquent la mesure visualisée, si clignotant il indique anomalie dans le modèle.
8
: led d'alarme moteur, (a) anomalie dynamo charge batterie, (b), anomalie pour basse pression d'huile, (c), anomalie pour
haute température moteur, (d), anomalie pour bas niveau eau ou huile, (e), anomalie pour réserve carburant, (f), bouton
pour arrêt d'urgence actif local ou lointain, (g), alarme 1, à définir, de réserve active, (h), alarme pour manqué allumage.
9
: led qu'il indique le réseau présent dans les valeurs normales.
10 : led qu'il indique le contacteur réseau fermé et jouissance alimentée par réseau.
11 : led qu'il indique le contacteur groupe fermé et jouissance alimentées par groupe.
12 : led d'intervention de la protection de surcharge du générateur, commande reset manuel.
13 : groupe démarre.
14 : fiche alimentée.
15
Led PROG/WAIT; fixe, indique la manière de programmation, y la lampe indique que le microprocesseur est en phase
de travail.
FILE
GCM01-MU-FRA-12.1.doc

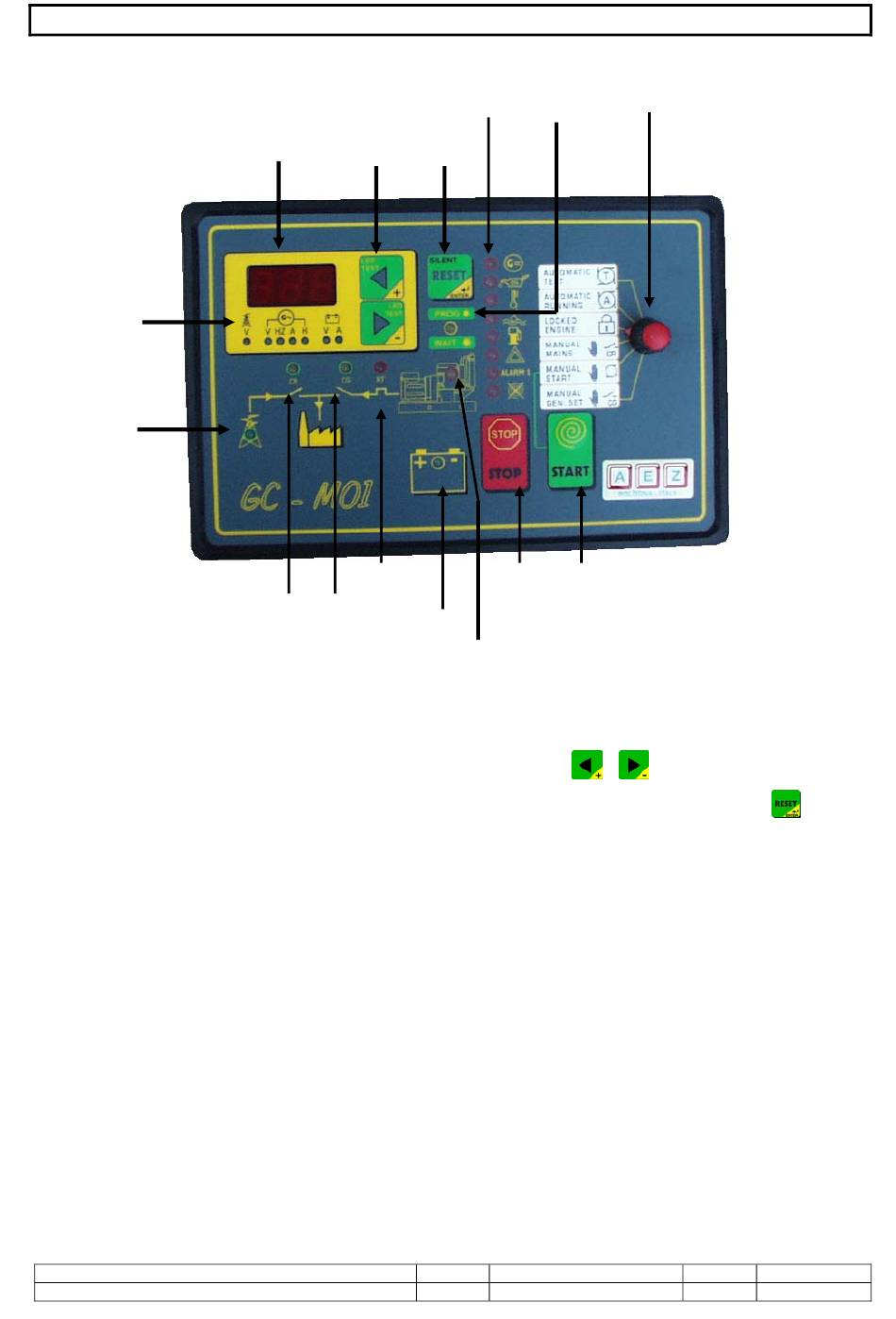

1.3 PRESENTATION DU MODULE GC-M01
6
4
12
10
11
8
15
5
3
2
14
13
VER
DONNE DER VER.
12.1
04/05/2006
1
LANGUE
PAGE
FRA
Pag. 4 di 32
