60
M

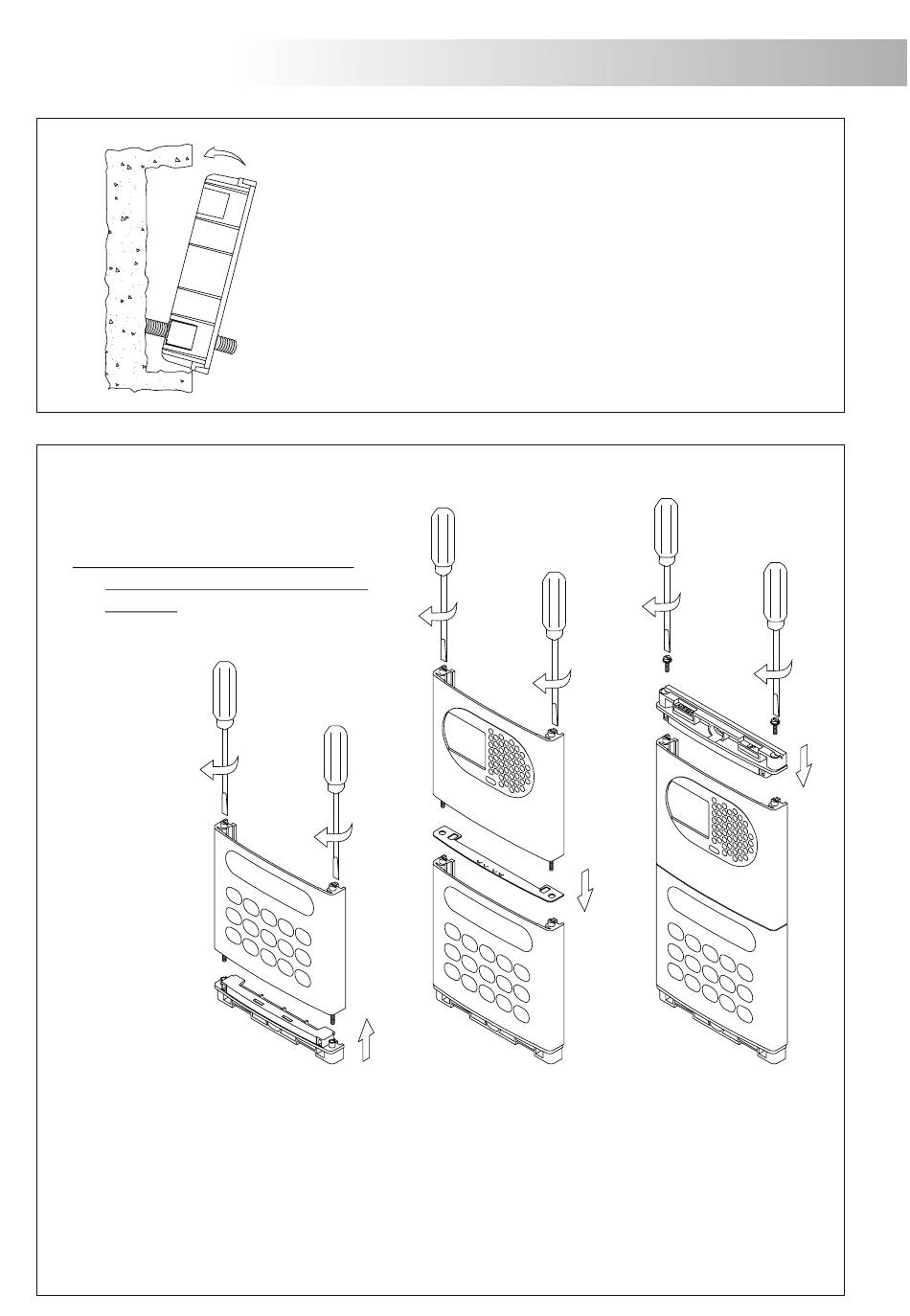

ontage des modules de la plaque
de rue.
Ce n'est pas nécessaire en cas de
Pack Code 5403, 5403 couleur
ou 4403
Insérer la traverse de fixation inférieure (marquée ABAJO) dans le module inférieur du
portier et visser les deux axes filetés.
Insérer la lamelle de séparation entre les modules inférieur et le suivant,
assurez-vous que les encoches du séparateur restent à l'intérieur du portier. Fixer le
deuxième module en vissant les axes filetés. Répéter l'opération pour les portiers
composés de plus de 1 module (le nombre maximum de modules est 3).
Insérer le traverse de fixation supérieure (marquée ARRIBA) dans le dernier module et fixer
cette dernière au moyen des vis fournies.
INSTALLATION DE LA PLAQUE DE RUE
Passer les câbles à travers le boîtier d'encastrement,
encastrer celui-ci et le mettre de niveau.
Une fois le boîtier installé, ôter les protections adhésives
des orifices de fixation de la plaque de rue.
E
mplacement du boîtier d'encastrement.
