CONNEXIONS OPTIONNELLES
A
ctivation des dispositifs auxiliaires avec
les postes d'appel T-740Plus.

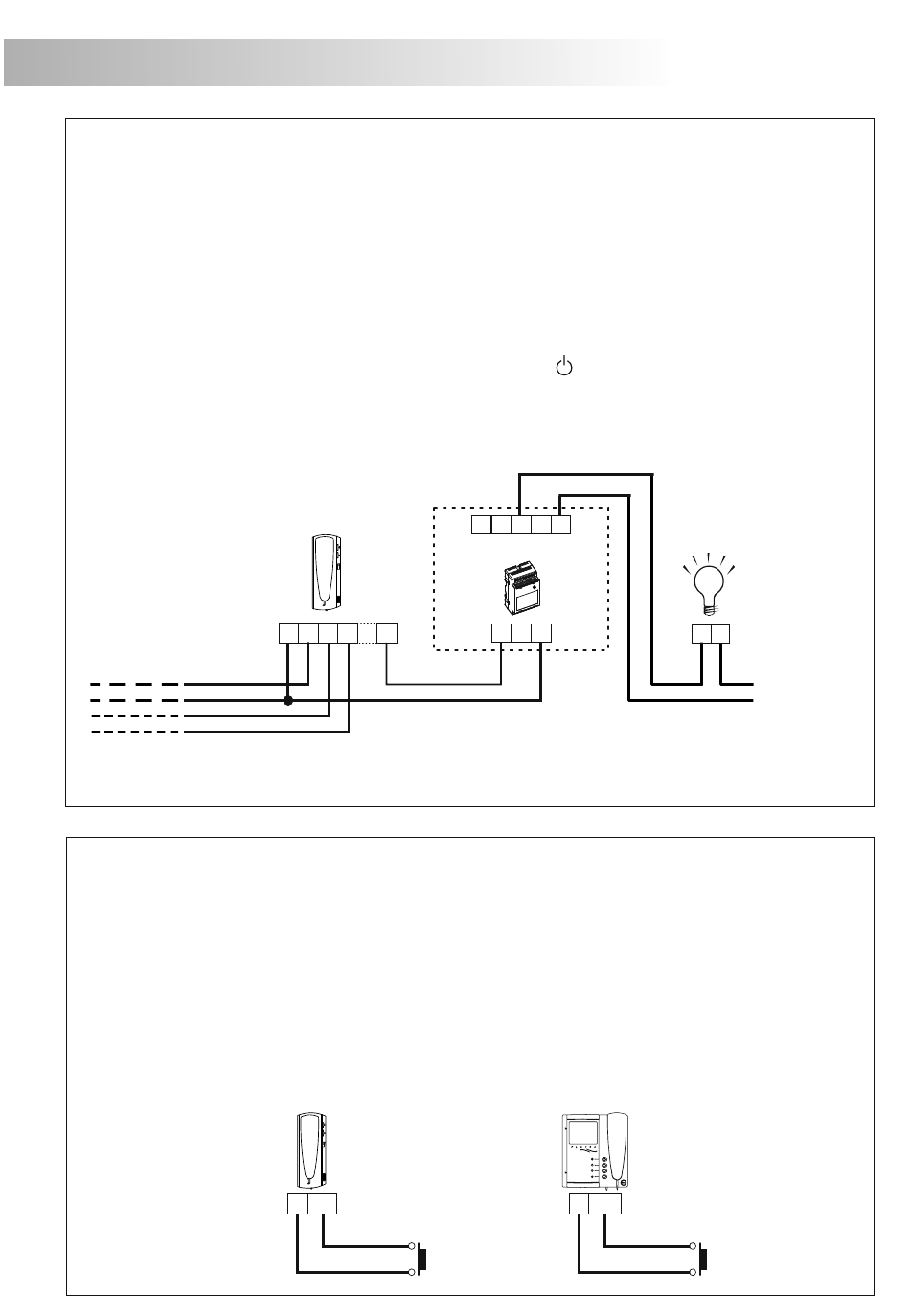

En premier lieu le poste d 'appel T-740Plus doit être configuré avec le micro-interrupteur SW1
dans le mode de fonction 'sortie PA ' (voir page 85).
La activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le
dispositif doit être activé à partir de tous les postes d'appel T-740Plus, câbler toutes les bornes
'PA' entre elles. Si au contraire, chaque poste a son propre dispositif auxiliaire, utiliser un relais
SAR-12/24 pour chacun d'eux, sans relier les bornes 'PA' des différents postes.
Ce dispositif auxiliaire sera activé en pressant le bouton
indépendamment de la position dans laquelle se trouve le combiné.
Les applications les plus usuelles sont l'éclairage de l'escalier, la commande d'un portail
automatique, ...
Au distributeur/
plaque.
( )
Le neutre d'alimentation de l'éclairage d'escalier est sérié à travers les contacts du relais SAR-12/24, le courant
*
maximum permit pour l'éclairage d'escalier: 1.8A.
F
onction appel palier.
Les moniteurs Platea/Tekna Plus/Uno et les postes T-740 Plus/Uno, incluent de série la fonction
appel palier. Cette fonction permet d'éviter l'utilisation d'une sonnerie de porte. Installer le
poussoir entre les bornes 'HZ ' et ' ' du moniteur ou du poste.
Les types de sonnerie sont différents en fonction de l'endroit où l'appel a été effectué, ce qui permet
à l'utilisateur de distinguer la provenance de l'appel. Si durant un processus de
communication avec la plaque, un appel palier est reçu, un signal sonore est perceptible dans
le haut-parleur du combiné, avertissant l'utilisateur de la présence d'un visiteur à la porte.
T-740 Plus
+ _
A
D
PA
–
–
T-740 Plus
T-740 Uno
-
HZ
du poste, à tout moment et cela,
NC
NA
C
SAR-12/24
IN
IN
Platea Plus/Uno
Tekna Plus/Uno
-
HZ-
105
Poussoir de commande
d'éclairage d'escalier
F
( )
220 Vca/
*
N
1.8A máx.
