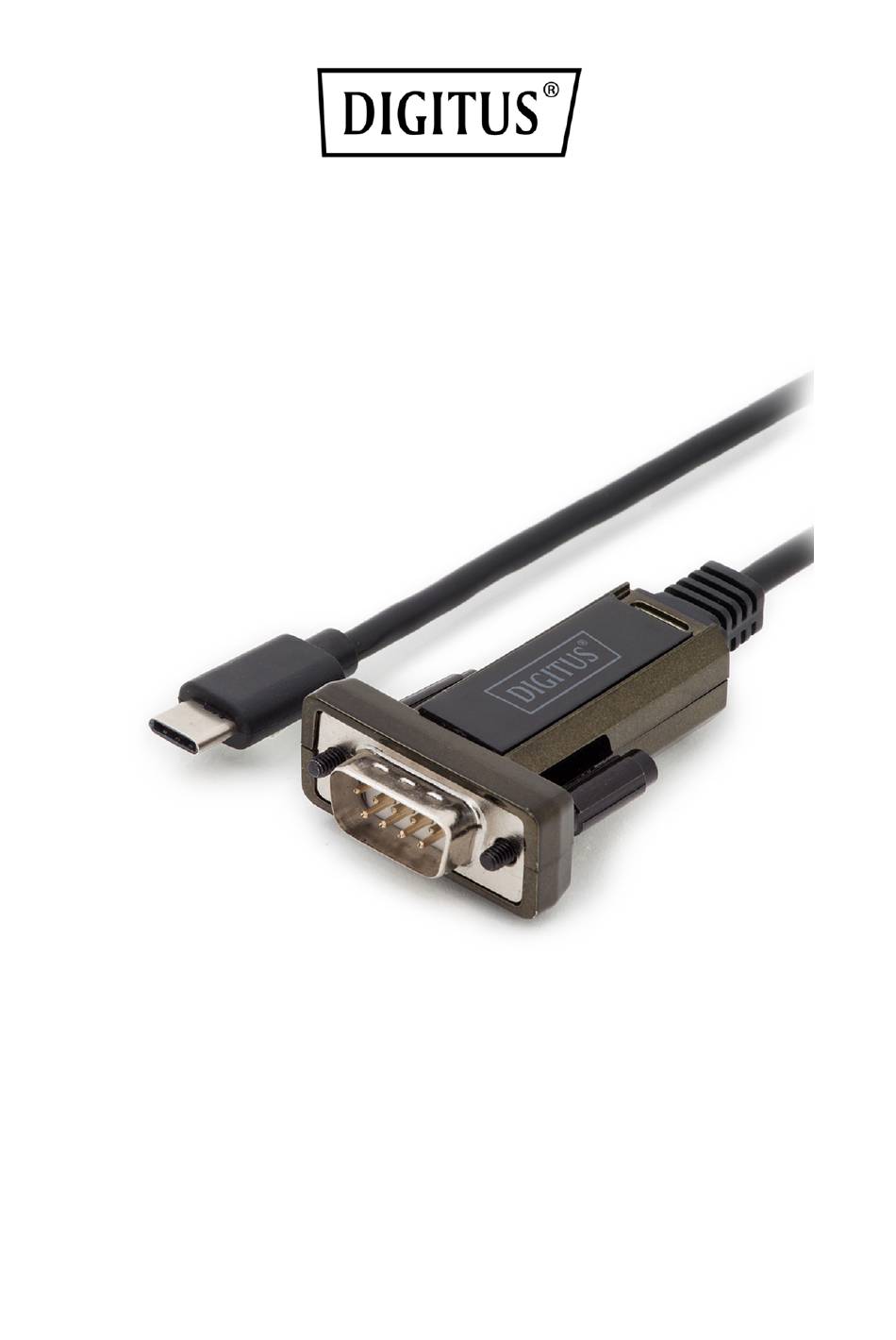

Adaptateur USB Type-C™
Guide d'installation rapide
DA-70166
C'est un moyen facile de connexion d'appareils en série via USB, par exemple des
stations météo, capteurs, télécommandes de moteurs, décodeurs, consoles de
jeux, etc. La grande compatibilité garantit des taux de transfert supérieurs à
1 Mbit/s.
Publicité
Table des Matières
Manuels Connexes pour Digitus DA-70166
Sommaire des Matières pour Digitus DA-70166
- Page 1 Adaptateur USB Type-C™ Guide d’installation rapide DA-70166 C'est un moyen facile de connexion d'appareils en série via USB, par exemple des stations météo, capteurs, télécommandes de moteurs, décodeurs, consoles de jeux, etc. La grande compatibilité garantit des taux de transfert supérieurs à...
-
Page 2: Pour Windows
Installation des pilotes Suivez les instructions ci-dessous pour installer les pilotes d'un périphérique DA-70166 sous Windows 7 : Connectez le périphérique à un port USB disponible de l'ordinateur. Si une connexion Internet est disponible, Windows 7 se connecte au site Windows Update et installe tout pilote approprié... - Page 3 Dans l'écran suivant, sélectionnez Gestionnaire de périphériques : Dans l'écran « Gestionnaire de périphériques », il doit y avoir un périphérique sous « Autres périphériques » avec un symbole d'avertissement jaune en face indiquant un problème, dans le cas présent pas de pilote installé. Le texte en face dépend du périphérique connecté.
- Page 4 Cliquez avec le bouton droit sur l'autre périphérique (TTL232R dans cet exemple) pour ouvrir le menu comme illustré ci-dessous. Sélectionnez« Mettre à jour le pilote... » dans le menu ouvert. Ceci affiche une option de recherche automatique ou manuelle.
- Page 5 Sélectionnez la deuxième option pour parcourir manuellement. Dans la zone adresse, indiquez l'emplacement exact où les pilotes ont été placés. Ils peuvent être sur un CD ou dans un dossier du PC. Ce n'est pas forcément le même emplacement que celui indiqué sur la capture d'écran. Les pilotes ont pu être placés n'importe où...
- Page 6 Une fois l'installation terminée, un écran de fin d’installation apparaît. Cliquez sur le bouton Fermer pour fermer cet écran et retourner à l'écran Gestionnaire de périphériques.
- Page 7 Le « Gestionnaire de périphériques » affiche toujours un périphérique sous « Autres périphériques », mais il y a une nouvelle entrée sous Contrôleurs de bus USB indiquée dans la capture d'écran ci-dessus Convertisseur USB. Ceci indique que la couche bus du pilote est installée.
- Page 8 Sélectionnez la deuxième option pour parcourir manuellement. Dans la zone adresse, indiquez l'emplacement exact où les pilotes ont été placés. Ils peuvent être sur un CD ou dans un dossier du PC. Ce n'est pas forcément le même emplacement que celui indiqué sur la capture d'écran. Les pilotes ont pu être placés n'importe où...
- Page 9 Une fois l'installation terminée, un écran de fin s'affiche. Notez que cet écran affiche également le port COM attribué au périphérique. Cliquez sur le bouton Fermer pour fermer cet écran et retourner à l'écran Gestionnaire de périphériques.
- Page 10 Désinstallation de périphérique DA-70166 L'application de désinstallation d'un périphérique DA-70166 est appelée CDM. Les périphériques peuvent être désinstallés via le Gestionnaire de périphériques en cliquant avec le bouton droit sur le périphérique puis en choisissant « Désinstaller ».
- Page 11 Quelques remarques sur la nouvelle méthode de désinstallation : Dans le cas de périphériques FT2232/FT4232, un périphérique composite est également installé. Il peut également être désinstallé en cliquant avec le bouton droit et en choisissant « Désinstaller ». Il n'y a pas d'option pour supprimer les fichiers du pilote, car le pilote du périphérique composite est un pilote Windows natif.
- Page 12 Pour afficher les périphériques fantômes dans le Gestionnaire de périphériques, une nouvelle variable système est requise. Ouvrez « Panneau de configuration > Système » puis sélectionnez l’onglet « Avancé » et cliquez sur « Variables d’environnement ». Dans la section Variables système (PAS LA SECTION VARIABLES UTILISATEUR), cliquez sur «...
-
Page 13: Annexe A - Abréviations
Annexe A - Abréviations Termes Description ID de produit, un identificateur de produit unique délivré par le détenteur de l'ID du revendeur L'ID du revendeur, un numéro d'identification de revendeur unique délivré par USB Bus série universel WHQL Laboratoires de contrôle qualité de matériel compatible Windows de Microsoft®... - Page 14 Cliquez sur « Continuer » pour poursuivre l’installation et suivez les instructions affichées à l’écran. Une fois l’installation terminée, redémarrez l’ordinateur. Une fois l’ordinateur redémarré, branchez le périphérique. Si le périphérique a été correctement installé, vous verrez des entrées dans le répertoire /dev : /dev/cu.usbserial-xxxxxxxx /dev/tty.usbserial-xxxxxxxx où...
- Page 15 Si vous lancez l’application Préférences de système et que vous sélectionnez Réseau (Aller > Applications > Préférences de système > Réseau), vous devriez voir le texte « Nouveau port détecté ». Cliquez sur « OK » et sélectionnez « Configurations de port réseau » dans la liste Affichage.
- Page 16 À ce stade, il est possible de quitter l’écran Network et d’utiliser le périphérique comme un port COM. Si vous souhaitez paramétrer le périphérique pour vous connecter à Internet à l’aide d’un modem, sélectionnez le nouveau port dans la liste Afficher pour afficher la fenêtre ci-dessous.
-
Page 17: Désinstallation Du Pilote Usb
Désinstallation du pilote USB L’utilisateur doit ouvrir une session en tant que root pour pouvoir désinstaller des pilotes sous Mac OS X. Root est un compte d’utilisateur réservé disposant des privilèges d’accès à tous les fichiers. Démarrez une session du Terminal (Aller > Applications > Utilitaires > Terminal) et saisissez les commandes suivantes dans la ligne de commande : cd/System/Library/Extensions rm -r USB Serial Driver.kext... - Page 18 Guide de dépannage Comment connaître l’identifiant de mon périphérique ? Lancez l'utilitaire System Profiler ou Apple System Profiler pour les versions antérieures d'OS X. Vous pouvez y accéder en allant sur Finder et en sélectionnant Applications dans le menu Aller, puis ouvrez le dossier Utilitaires. Si le périphérique ne fonctionne pas une fois le pilote installé, il est vraisemblable que l’identifiant du produit ne soit pas pris en charge par le pilote.
- Page 19 Impossible d'accéder au périphérique même si son ID est pris en charge dans le pilote USB Un problème de propriété ou d'autorisation empêche le système de rendre le périphérique accessible. Vérifiez que le pilote appartient à root et wheel. Le symptôme le plus courant est que le pilote USB n'appartient pas au groupe wheel.
