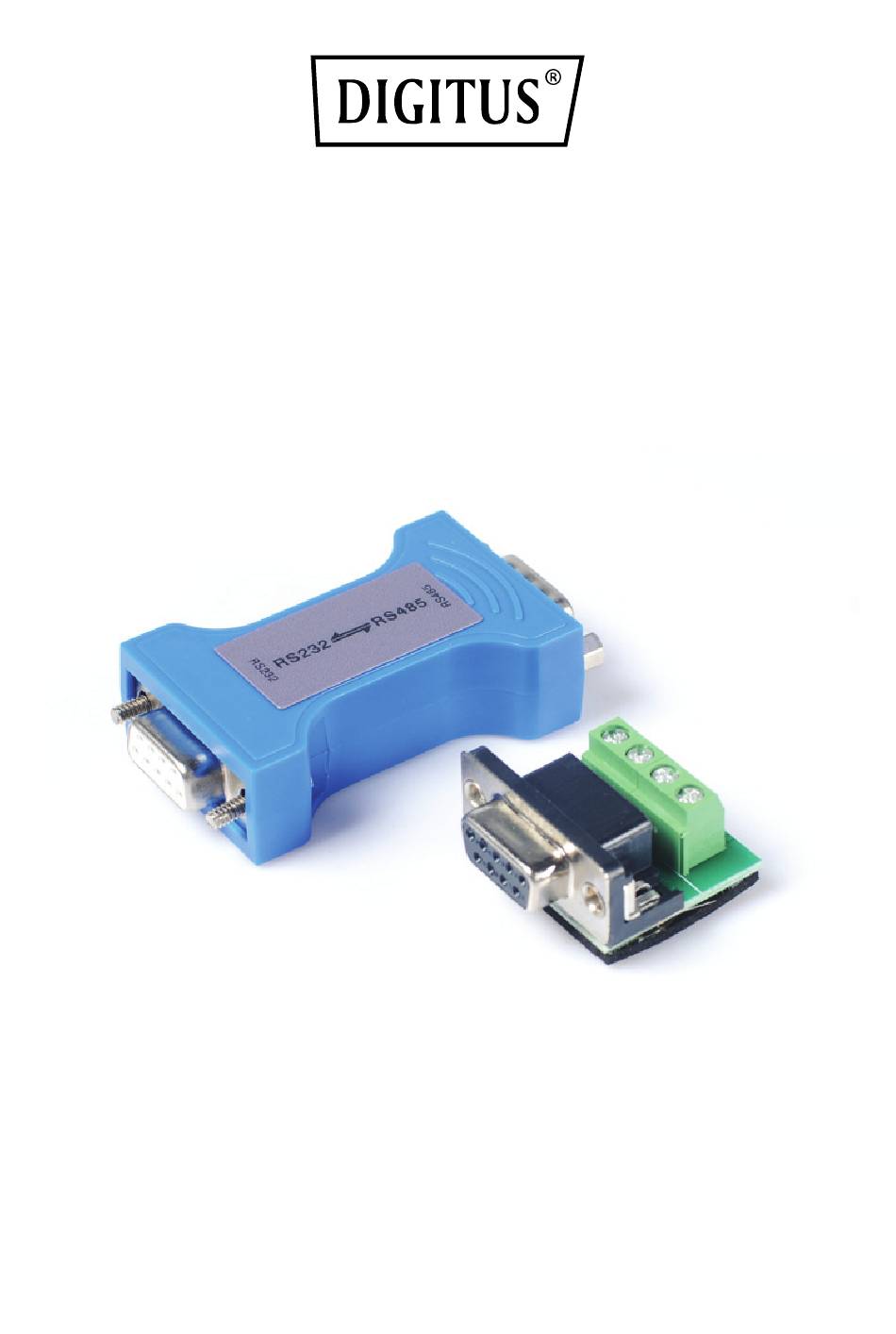

- Page 1 RS-232 vers RS-485 Guide d'utilisation DA-70161...
-
Page 2: Paramètres De Capacité
I. Résumé Pour établir une communication numérique distante entre des ordinateurs dotés de différentes interfaces série standard ou avec des instruments intelligents, il est nécessaire d’utiliser un convertisseur d’interface série standard RS-232C vers RS-485. Cela permet de convertir des signaux RS-232 de sorte à équilibrer différents signaux RS-485 et à... -
Page 3: Connecteurs Et Signaux
III. Connecteurs et signaux Brochage RS-232C DB9 femelle (PIN) Signal de l’interface RS-232C Protection RXD SIN TXD SOUT Sortie de données et connecteur RS-485 et brochage DB9 mâle Sortie de RS-485 Half-Duplex (PIN) données T/R+ RS-485 (A+) T/R- RS-485 (A-) RXD+ RXD- Fil de masse... -
Page 4: Installation Matérielle Et Application
IV. Installation matérielle et application L’extérieur du produit emploie des connecteurs de transit tout usage DB-9 vers DB-9. La fiche de sortie est dotée de broches de connexion ordinaires. Elle peut être utilisée avec des paires torsadées et des paires torsadées blindées et facilite le raccordement et le démontage. -
Page 5: Schéma De Communication
V. Schéma de communication Convertisseur RS-232 vers RS-485... -
Page 6: Schéma D'application
English French 1. RS-485 Point-to-point 2 wires 1. RS-485 point à point 2 fils half-duplex half-duplex RS232 to RS485 Converter Convertisseur RS-232 vers RS-485 RS-485 machine Machine RS-485 2. RS-485 point-to-multipoint 2 wires 2. RS-485 point à multipoint 2 fils half-duplex half-duplex RS232 to RS485 Converter... -
Page 7: Problèmes Et Solutions
VI. Problèmes et solutions 1. Échec de communication de données A. Vérifiez le bon raccordement de l’interface RS-232 B. Vérifiez le bon raccordement de la sortie RS-232 C. Vérifiez si les fiches de connexion sont bien branchées 2. Perte de données ou erreur A.
