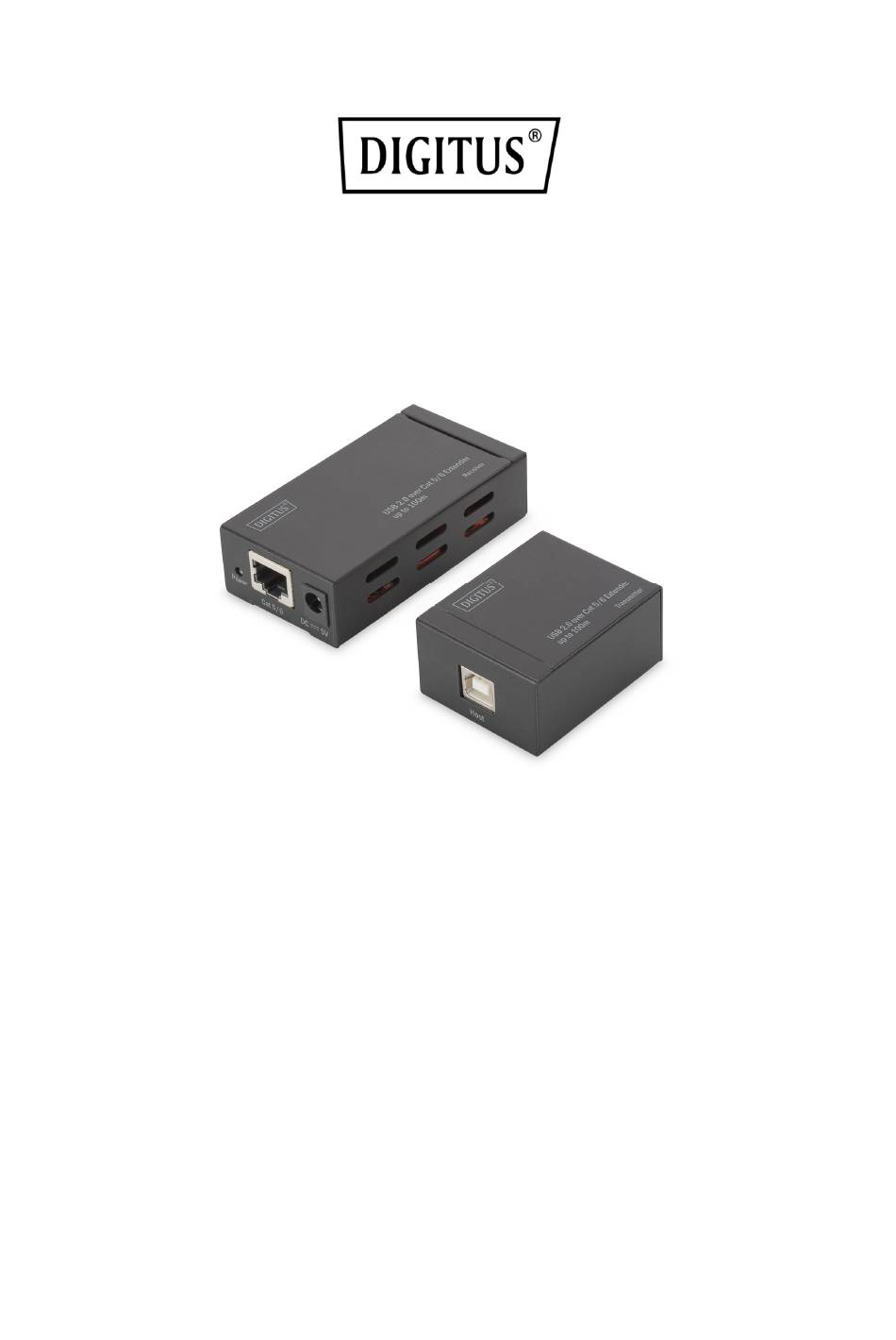

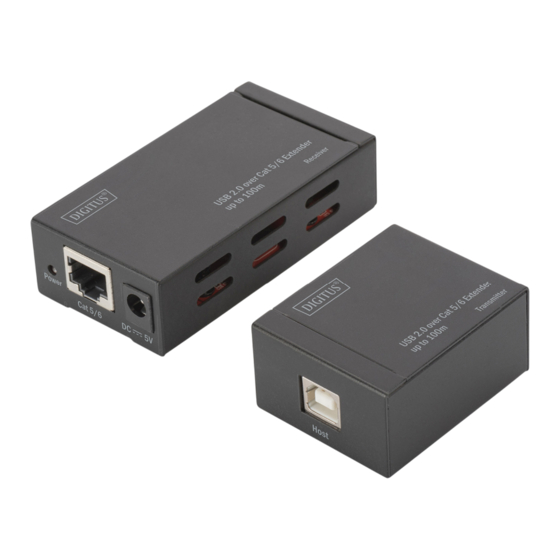

Extendeur USB 2.0 sur câble Cat5/6
jusqu'à 100 m
Guide d'utilisation
DA-70142
Il s'agit d'un extendeur USB 2.0. Il permet de connecter un périphérique
USB à un hôte (ordinateur) sur une distance allant jusqu'à 100 m à l'aide
d'un câble Cat5e/6. S'il est utilisé avec un commutateur Ethernet, il peut
connecter le périphérique USB à un hôte sur une distance allant jusqu'à
200 m à l'aide de deux câbles Cat5e/6 de 100 m. La vitesse de transfert
maximale du USB 2.0 est de 480 Mo/s et la vitesse de transfert réelle de ce
produit est de 150 Mo/s. Il intègre Fast Ethernet MAC/PHY 10/100 Mo/s et
est un émetteur-récepteur Ethernet 802.3/3u intégré, compatible aux
normes de niveau PMD 100Base-TX et 10base-T. Il est compatible avec
Windows XP, Vista 32 bits et 64 bits, Windows 7 32 bits et 64 bits.
Publicité
Manuels Connexes pour Digitus DA-70142
Sommaire des Matières pour Digitus DA-70142
- Page 1 Extendeur USB 2.0 sur câble Cat5/6 jusqu'à 100 m Guide d'utilisation DA-70142 Il s’agit d’un extendeur USB 2.0. Il permet de connecter un périphérique USB à un hôte (ordinateur) sur une distance allant jusqu’à 100 m à l’aide d’un câble Cat5e/6. S'il est utilisé avec un commutateur Ethernet, il peut connecter le périphérique USB à...
-
Page 2: Caractéristiques
Caractéristiques Compatible aux spécifications USB 2.0 Prend en charge les périphériques USB haute vitesse (150 Mo/s), grande vitesse (12 Mo/s) et faible vitesse (1,5 Mo/s). Les périphériques USB peuvent être connectés avec un câble Cat5e/6 sur une distance allant jusqu’à 100 mètres. ... - Page 3 Description des panneaux Émetteur : Récepteur : ２...
- Page 4 Préparation et installation des pilotes L'installation des pilotes comprend trois étapes : Étape 1 : Installation du pilote de l’extendeur USB LAN L’interface d’installation de ce pilote peut être utilisée en anglais, chinois simplifié et chinois traditionnel. Si vous essayez de l’exécuter dans une autre langue, le système d'exploitation utilise automatiquement l’anglais.
- Page 5 Étape 3 : Installation du pilote USB Server Device XP du récepteur ① Double-cliquez sur l'icône jusqu'à ce qu'il apparaisse dans la barre des tâches. ② Branchez une alimentation 5 V au récepteur et connectez l'émetteur et le récepteur à l'aide d'un câble Cat5/6. Continuez l'installation du pilote en suivant les étapes requises.
-
Page 6: Schéma De Raccordement
③ Lorsqu'un périphérique USB est connecté au port USB du récepteur, un icône apparaît dans le coin inférieur droit de l'écran en vert, indiquant que le périphérique USB a été identifié par l'ordinateur via le câble de rallonge et peut être utilisé normalement. Schéma de raccordement Périphérique USB Récepteur...
