Your pressure washer has been engineered and manufactured to our high standard for dependability, ease of operation,
and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using
this product.
Thank you for your purchase.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Ce nettoyeur pression a été conçu et fabriqué conformément
aux strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenu, il vous donnera des années
de fonctionnement robuste et sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre
le manuel d'utilisation avant d'utiliser ce produit.
Merci de votre achat.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
Pour réduire les risques de

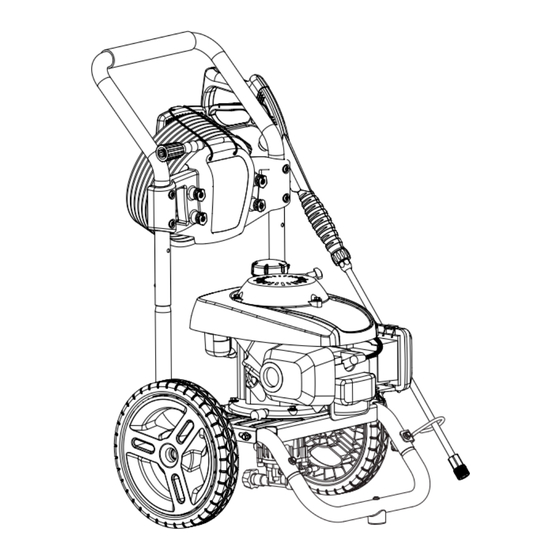

2700 PSI PRESSURE WASHER
NETTOYEUR HAUTE PRESSION DE 2700 PSI
LAVADORA A PRESIÓN DE 2700 PSI
Su lavadora de presión ha sido diseñada y fabricada de confor-
midad con las estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado,
le brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
el usuario debe leer y comprender el manual del operador
antes de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
OPERATOR'S
MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
UT80993
To register your Homelite
product, please visit:
http://register.homelite.com/
Pour enregistrer votre produit de
Homelite, s'il vous plaît la visite:
http://register.homelite.com/
Para registrar su producto de
Homelite, por favor visita:
http://register.homelite.com/
Para reducir el riesgo de lesiones,
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Homelite UT80993
Sommaire des Matières pour Homelite UT80993
- Page 1 UT80993 To register your Homelite product, please visit: http://register.homelite.com/ Pour enregistrer votre produit de Homelite, s’il vous plaît la visite: http://register.homelite.com/ Para registrar su producto de Homelite, por favor visita: http://register.homelite.com/ Your pressure washer has been engineered and manufactured to our high standard for dependability, ease of operation, and operator safety.
