2.0 INSTALLATION
2.1 Montage
Le DPG2000 est livré avec un kit de montage constitué d'un boulon, d'un écrou et de rondelles M10. La
figure 1.1 montre comment utiliser ces éléments avec le bras de montage proposé en option (réf. : 294-
35670).
Veiller à ce que le dispositif de montage soit bien fixé car l'opérateur devra exercer une pression sur le
panneau frontal lorsqu'il utilisera le clavier.
Il existe en option un dispositif de montage (réf. 294-37740) qui permet l'inclinaison et la rotation de
l'afficheur.
Choisir l'emplacement du DPG2000 en tenant bien compte des questions de sécurité et de facilité
d'utilisation. Tenir éloigné des pièces en mouvement et des aspersions de liquide de coupe. S'assurer qu'il
n'y a pas d'entrave à la ventilation naturelle autour de l'armoire.
Pour garantir le bon fonctionnement du DPG2000, il est recommandé de relier la terre du boîtier de
l'afficheur à la machine sur laquelle le boîtier est monté. Utiliser un fil ou une connexion d'au moins 1,5mm
pour relier la borne équipotentielle de l'armoire (figure 1.2) à un point adapté sur le bâti de la machine. Le fil
doit être aussi court que possible. La machine doit aussi être mise à la terre par une connexion à un bon
point de terre.
2.2 Alimentation Electrique
AVANT DE RACCORDER L'ALIMENTATION ELECTRIQUE A L'ARMOIRE, VERIFIER QUE LE
SELECTEUR DE TENSION EST CORRECTEMENT REGLE. La figure 1.2 indique l'emplacement de ce
sélecteur.
Le raccordement à l'alimentation secteur se fait par un cordon détachable. L'armoire est livrée avec un
cordon doté d'un connecteur à angle droit. En cas d'utilisation d'un autre cordon d'alimentation, celui-ci doit
avoir un connecteur secteur CEI320, 10A, A LA TERRE et être d'une capacité nominale d'au moins 10A.
3
Newall Measurement Systems

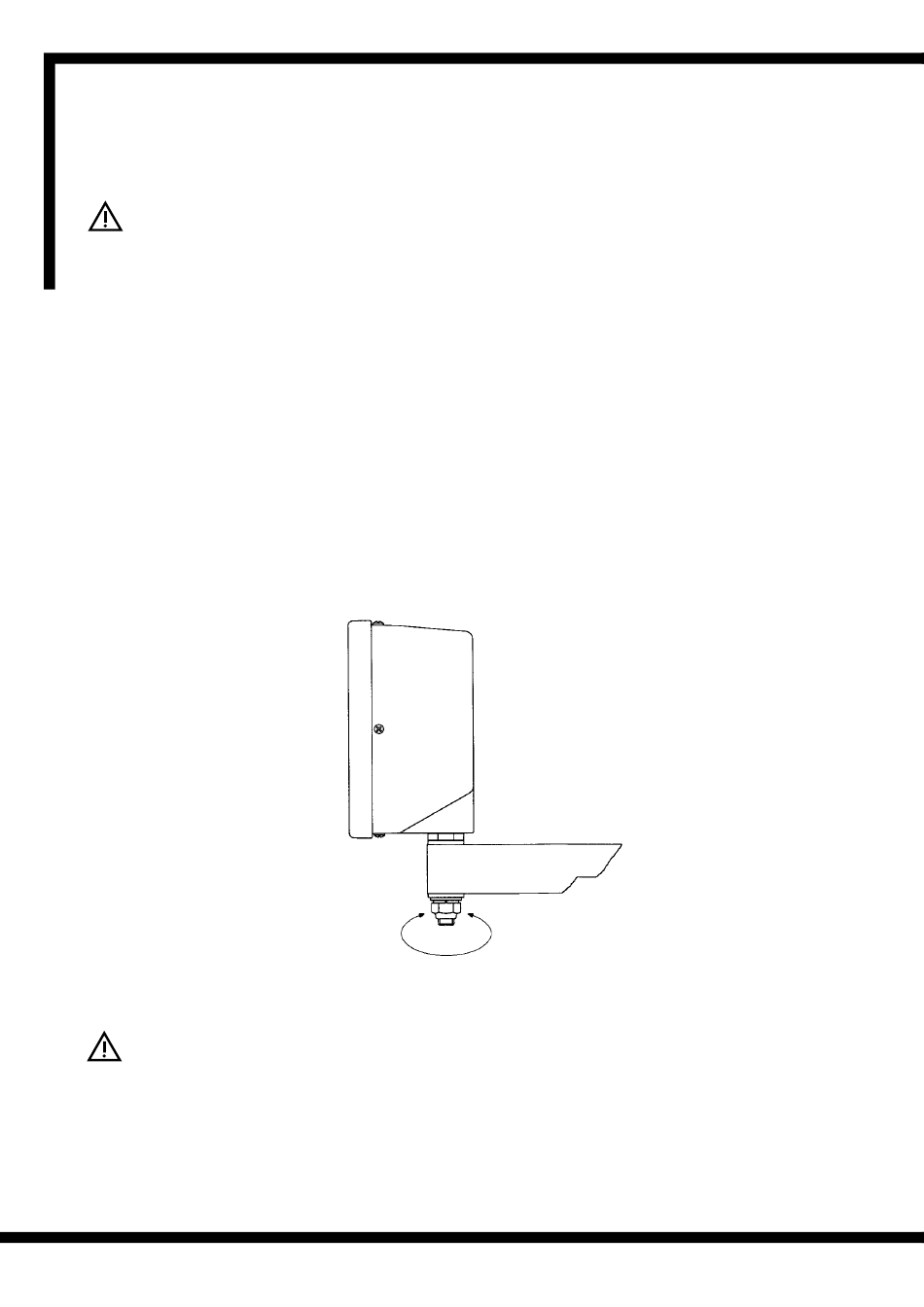

Figure 1.1 Fixation standard avec option bras de montage
Bras de montage
